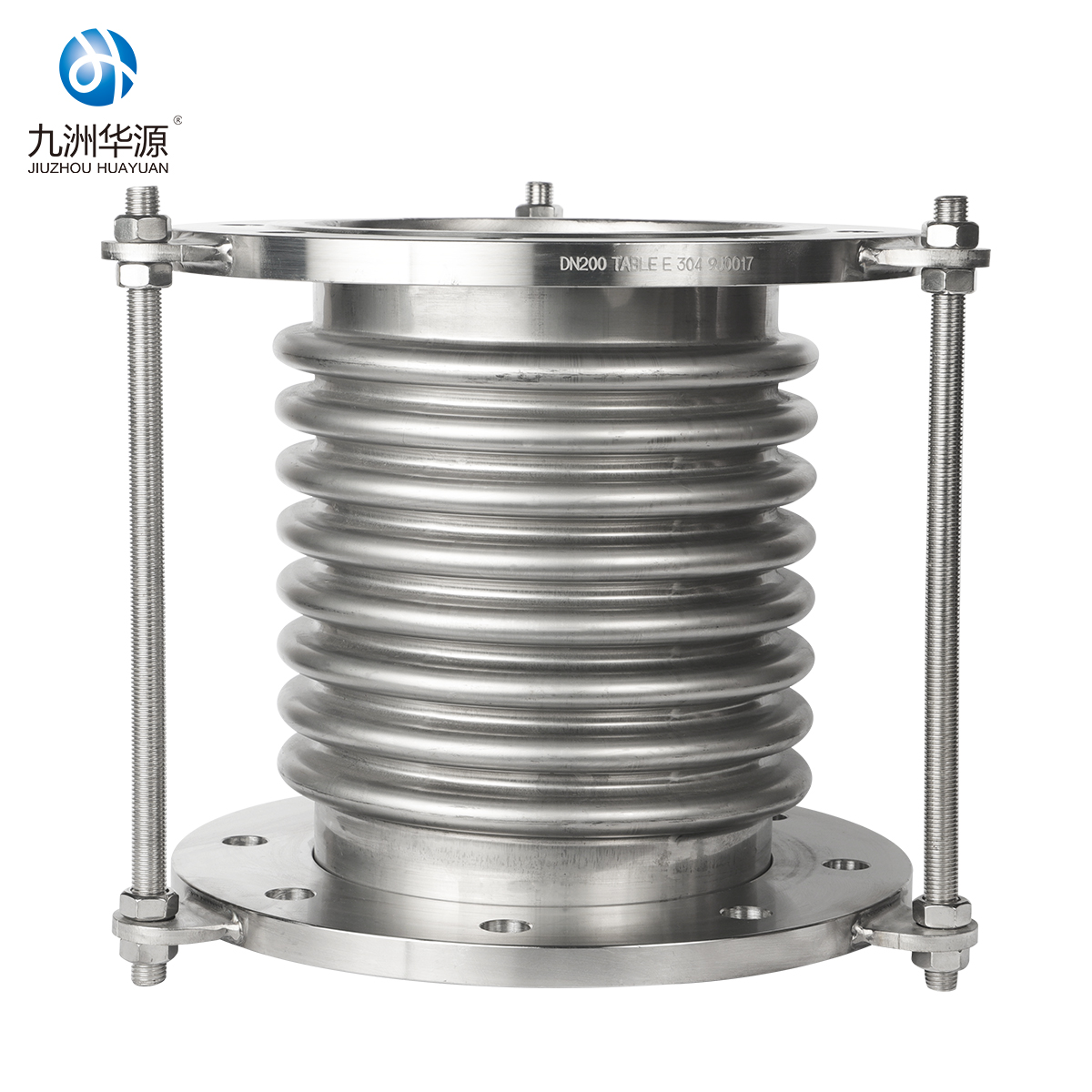

Junta de expansión de fuelle metálico tipo JDZ

Junta de expansión de fuelle metálico tipo JDZ

Descripción general del producto

La junta de expansión de fuelle metálico tipo JDZ es un componente industrial de alta precisión diseñado para sistemas de tuberías de alta temperatura y alta presión, que se destaca como un compensador de fuelle metálico de primera calidad y compensadores de tuberías confiables para aplicaciones industriales exigentes. A diferencia de los modelos de juntas de expansión de tela flexible diseñados para sistemas de gases de combustión de baja presión, esta junta de expansión de tubería recta utiliza una estructura de fuelle metálico soldada con precisión para absorber la expansión térmica, la vibración mecánica y las desviaciones de instalación en líneas de proceso de alta presión. También es una alternativa especializada a los modelos tradicionales de juntas de expansión soldadas , que ofrece compensación de desplazamiento controlada sin conexiones soldadas permanentes, lo que la hace ideal para plantas de energía, plantas petroquímicas e industrias de procesos de alta temperatura.

Como compensador de fuelle metálico robusto, este compensador de tubería está diseñado para manejar condiciones operativas extremas que dañarían las juntas de expansión de tela estándar o los modelos básicos de juntas de expansión de tubería recta . Los fuelles metálicos están formados por tubos de acero inoxidable de paredes delgadas, soldados con precisión para crear una estructura flexible y a prueba de fugas que puede absorber el desplazamiento axial, lateral y angular mientras mantiene la integridad de la presión. A diferencia de los modelos de juntas de expansión soldadas rígidas que requieren cortar la tubería para mantenimiento, este compensador de fuelle metálico cuenta con conexiones de brida que permiten un fácil desmontaje y servicio, lo que reduce el tiempo de inactividad hasta en un 80 % en comparación con las alternativas soldadas.

Los equipos de ingeniería internacionales a menudo seleccionan estos compensadores de tuberías para proyectos que involucran vapor a alta temperatura, fluidos de proceso a alta presión o medios corrosivos, donde los modelos de juntas de expansión de tela no pueden soportar la presión o la temperatura. El diseño de la junta de expansión de tubería recta garantiza un flujo de fluido suave y sin obstrucciones, con una caída de presión de menos de 0,01 MPa incluso a caudales altos, lo que la hace perfecta para equipos de bombas de agua industriales de alto flujo, como bombas de agua centrífugas, bombas de aguas residuales industriales, bombas de agua horizontales y sistemas de bombas de agua verticales.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en una amplia gama de tamaños, desde DN25 a DN2000, y abarca líneas de proceso de pequeño diámetro hasta tuberías principales de gran escala. Admite presiones nominales de PN10, PN16, PN25, PN40 y PN64, lo que lo hace adecuado para todo, desde líneas de agua estándar hasta sistemas de vapor de alta presión. La interfaz de brida cumple con los estándares ANSI, DIN, JIS y GB, lo que garantiza una compatibilidad perfecta con los sistemas de tuberías globales.

Los fuelles están construidos con acero inoxidable 304/316/316L (para ambientes corrosivos) o acero al carbono (para aplicaciones generales), con un rango de temperatura de trabajo de -196 °C a 600 °C (-320 °F a 1112 °F), superando con creces el límite de temperatura de los modelos de juntas de expansión de tela (que alcanzan un máximo de 800 °C para versiones de alta temperatura, pero no pueden soportar alta presión). El rango de compensación de desplazamiento es impresionante: desplazamiento axial de ±50 mm, desplazamiento lateral de ±20 mm y deflexión angular de hasta 10°, que es suficiente para manejar la expansión térmica de tuberías de larga distancia de hasta 200 metros de longitud.

Para aplicaciones que involucran medios corrosivos, ofrecemos versiones de compensadores de fuelle metálico personalizados con fuelles de Hastelloy o Inconel, que pueden resistir los efectos de ácidos fuertes, álcalis y otros fluidos corrosivos, superando a los compensadores de tuberías de acero al carbono estándar y a los modelos básicos de juntas de expansión soldadas en estos ambientes hostiles.

Características principales y ventajas

• Rendimiento de alta presión y alta temperatura: como compensador de fuelle metálico de primera calidad, maneja presiones de hasta 64 bar y temperaturas de hasta 600 °C, superando a los modelos de juntas de expansión de tela que se limitan a aplicaciones de baja presión y baja temperatura.
• Compensación de desplazamiento de precisión: actúa como compensadores de tuberías altamente eficientes para el desplazamiento axial, lateral y angular, reduciendo la tensión de la tubería hasta en un 90 % en sistemas de alta temperatura.
• Diseño de flujo de tubería recta: El diseño de junta de expansión de tubería recta garantiza un flujo de fluido suave y sin obstrucciones, con una caída de presión mínima, ideal para sistemas de bombas de alto flujo.
• Fuelles soldados a prueba de fugas: La soldadura TIG automática de precisión de los fuelles garantiza un sello permanente a prueba de fugas, eliminando el riesgo de fugas que afecta a los modelos básicos de juntas de expansión soldadas .
• Resistencia a la corrosión: Los fuelles de acero inoxidable brindan una resistencia superior a la corrosión, lo que hace que este compensador de fuelle metálico sea ideal para medios corrosivos como agua de mar, productos químicos y aguas residuales industriales.
• Fácil mantenimiento: Las conexiones de brida permiten un fácil desmontaje y reemplazo de los fuelles, sin cortar la tubería, mucho más fácil que dar servicio a los modelos de juntas de expansión soldadas .
• Larga vida útil: Los fuelles metálicos tienen una vida útil de 15 a 20 años, 2 a 3 veces más que los modelos de junta de expansión de tela , lo que reduce los costos de reemplazo a largo plazo.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal y el material (acero al carbono/acero inoxidable) coincidan con las especificaciones del proyecto; revise los fuelles en busca de daños, arrugas o corrosión (esencial para los modelos de compensador de fuelle metálico , ya que los fuelles dañados provocan fallas).
2. Preparación de la brida: Limpie las caras de la brida para eliminar óxido, grasa y residuos; instale una junta sin asbesto (o una junta metálica para aplicaciones de alta temperatura) entre las bridas.
3. Alineación: Coloque la junta de expansión de tubería recta entre los extremos de la tubería; asegúrese de que el eje de la tubería esté recto (desalineación máxima ≤1 mm/m) para evitar tensiones en los fuelles.
4. Conexión de brida: Inserte pernos de alta resistencia (grado 8.8 para PN10/16, grado 10.9 para PN25+) y apriete las tuercas a mano para mantener la junta en su lugar.
5. Apriete de torque: Apriete los pernos uniformemente en un patrón entrecruzado al torque recomendado, asegurando una presión uniforme sobre la junta (evite apretar demasiado, lo que restringe el movimiento del fuelle de los compensadores de la tubería ).
6. Instalación de soporte: Instale soportes de tubería de alta resistencia a 2-3 metros de la junta, especialmente para instalaciones verticales de bombas de agua; Utilice soportes deslizantes para permitir el movimiento axial del compensador de fuelle metálico .
7. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal durante 60 minutos; Verifique si hay fugas en las soldaduras de las bridas y los fuelles (para alternativas de juntas de expansión soldadas , esta prueba es mucho más compleja).
8. Verificación final: Verifique manualmente que los fuelles puedan moverse libremente (sin atascarse); Confirme que ningún objeto externo restrinja el movimiento de los compensadores de la tubería .

Escenarios de aplicación

• Plantas de generación de energía: Se utilizan en sistemas de agua de alimentación de calderas, vapor y agua de refrigeración, donde las altas temperaturas/presión hacen que los modelos de juntas de expansión de tela no sean adecuados; Este compensador de fuelle metálico absorbe la expansión térmica de los tubos de acero.
• Plantas petroquímicas: integradas en tuberías de proceso para fluidos químicos de alta presión, donde la resistencia a la corrosión y el manejo de la presión son críticos; Estos compensadores de tuberías superan a los modelos básicos de juntas de expansión soldadas .
• Industria del petróleo y el gas: se utiliza en tuberías de transmisión de petróleo y gas, donde el diseño de la junta de expansión de tubería recta garantiza un flujo suave y los fuelles metálicos soportan fluctuaciones extremas de temperatura.
• Estaciones de bombeo de agua de alta presión: combinadas con bombas de agua centrífugas grandes y unidades de bombas de aguas residuales industriales, absorben la vibración y la expansión térmica y protegen los sellos y cojinetes de la bomba.
• Sistemas criogénicos: El compensador de fuelle metálico de acero inoxidable puede soportar temperaturas criogénicas de hasta -196 °C, lo que lo hace ideal para líneas de transferencia de nitrógeno líquido/oxígeno, donde los modelos de junta de expansión de tela no pueden funcionar.

Mantenimiento y vida útil

En condiciones de funcionamiento estándar, este compensador de fuelle metálico tiene una vida útil de 15 a 20 años para las versiones de acero inoxidable y de 10 a 15 años para las versiones de acero al carbono, mucho más que los modelos de junta de dilatación de tela (que tienen una vida útil de 5 a 8 años). El mantenimiento de rutina es mínimo e incluye:

• Inspección anual de los fuelles en busca de corrosión, picaduras o deformaciones; Verifique que los pernos de la brida no estén aflojados (vuelva a apretarlos si es necesario).
• Para aplicaciones de vapor a alta temperatura, inspeccione los fuelles para detectar deformaciones por fluencia cada 3 años, para garantizar que los compensadores de tubería mantengan su rendimiento de compensación.
• Para ambientes corrosivos, tratamiento de pasivación anual de los fuelles de acero inoxidable para evitar la corrosión por picaduras, extendiendo la vida útil del compensador de fuelles metálicos .
