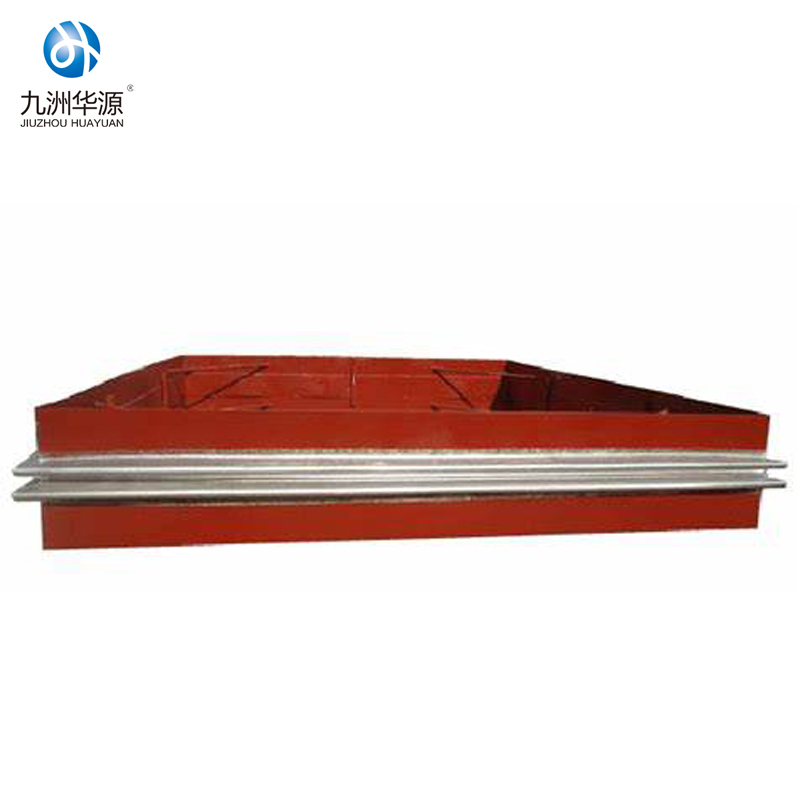

Junta de expansión rectangular de triple onda

Junta de expansión rectangular de triple onda

Descripción general del producto

La junta de expansión rectangular de triple onda es un componente industrial de alto rendimiento diseñado para sistemas de conductos rectangulares de alta temperatura y media presión, que se destaca como un compensador de fuelle metálico robusto y compensadores de tuberías confiables para aplicaciones de conductos exigentes. A diferencia de los modelos de juntas de expansión de tela flexible diseñados para sistemas de gases de combustión de baja presión, esta junta de expansión de tubería recta utiliza una estructura de fuelle metálico de triple onda formada con precisión para absorber la expansión térmica, la vibración mecánica y las desviaciones de instalación en conductos rectangulares. También es una alternativa especializada a los modelos tradicionales de juntas de expansión soldadas , que ofrece compensación de desplazamiento controlada con mayor resistencia a la fatiga, lo que la hace ideal para plantas de energía, acerías y sistemas de calderas industriales.

Como compensador de fuelle metálico duradero, este compensador de tubería está diseñado para manejar las condiciones únicas de los sistemas de conductos rectangulares de alta temperatura: presión media, temperatura alta y expansión térmica significativa. La estructura de fuelle de triple onda, formada a partir de acero inoxidable de paredes delgadas, proporciona tres veces la flexibilidad de los diseños de onda única, lo que permite una mayor compensación de desplazamiento sin deformación permanente. A diferencia de los modelos de juntas de expansión soldadas rígidas que son propensos a agrietarse por fatiga bajo tensión térmica cíclica, este compensador de fuelle metálico está diseñado para más de 10 000 ciclos térmicos, lo que garantiza confiabilidad a largo plazo.

Los equipos de ingeniería internacionales a menudo seleccionan estos compensadores de tuberías para proyectos de conductos rectangulares donde la presión excede el límite de los modelos de juntas de expansión de tela y los modelos estándar de compensadores de fuelle metálico de una sola onda carecen de suficiente capacidad de desplazamiento. El diseño de la junta de expansión de tubo recto garantiza un flujo de gas suave y sin obstrucciones, con una caída de presión mínima, lo que lo hace perfecto para sistemas de aire de proceso y gases de combustión de alta temperatura en plantas de energía e instalaciones industriales.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en una amplia gama de tamaños rectangulares, desde 100 × 100 mm hasta 2000 × 2000 mm, y cubre desde pequeños conductos de ventilación hasta grandes conductos de gases de combustión de centrales eléctricas. Admite índices de presión de PN10 a PN25, lo que es adecuado para aplicaciones de conductos de presión media (superiores a los modelos de juntas de expansión de tela , que están limitados a PN1.0).

Los fuelles están fabricados en acero inoxidable 304/316, con un rango de temperatura de trabajo de -20 °C a 450 °C (-4 °F a 842 °F), lo que los hace adecuados para sistemas de aire de proceso y gases de combustión de alta temperatura. El diseño de triple onda proporciona una compensación de desplazamiento excepcional: desplazamiento axial de ±150 mm, desplazamiento lateral de ±30 mm y deflexión angular de hasta 10°, que es significativamente mayor que los modelos compensadores de fuelle metálico de una sola onda, lo que lo hace perfecto para conductos rectangulares grandes con una expansión térmica significativa.

Para aplicaciones de gases de combustión con alta corrosión (por ejemplo, sistemas de desulfuración), ofrecemos versiones de compensadores de fuelle metálico personalizados con acero inoxidable 316L resistente a los ácidos, que pueden resistir los efectos corrosivos del dióxido de azufre y otros gases ácidos, superando a los modelos básicos de juntas de expansión soldadas de acero al carbono en estos entornos.

Características principales y ventajas

• Capacidad de desplazamiento mejorada: el diseño de triple onda proporciona 3 veces la flexibilidad de los modelos compensadores de fuelle metálico de una sola onda, absorbiendo un desplazamiento axial de hasta ±150 mm, ideal para conductos rectangulares grandes con expansión térmica significativa.
• Rendimiento de presión media: como compensador de fuelle metálico robusto, maneja presiones de hasta 25 bar, superando a los modelos de juntas de expansión de tela que se limitan a aplicaciones de baja presión.
• Alta resistencia a la fatiga: la estructura de triple onda formada con precisión está diseñada para más de 10,000 ciclos térmicos, lo que evita el agrietamiento por fatiga común en los modelos básicos de juntas de expansión soldadas .
• Resistencia a la corrosión: Los fuelles de acero inoxidable brindan una resistencia superior a la corrosión, lo que hace que este compensador de fuelle metálico sea ideal para entornos de gases de combustión corrosivos, superando a los modelos de juntas de expansión de tubería recta de acero al carbono.
• Construcción soldada a prueba de fugas: la soldadura automática de precisión de los fuelles garantiza un sello permanente a prueba de fugas, eliminando el riesgo de fugas en sistemas de alta temperatura.
• Larga vida útil: Los fuelles metálicos de triple onda tienen una vida útil de 10 a 15 años, mucho más que los modelos de juntas de expansión de tela , lo que reduce los costos de reemplazo a largo plazo.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal y el material coincidan con las especificaciones del proyecto; Revise los fuelles de triple onda en busca de daños, arrugas o corrosión (crítico para los modelos de compensador de fuelle metálico ).
2. Preparación de los conductos: limpie los extremos de los conductos para eliminar óxido, pintura y residuos; asegúrese de que los extremos del conducto estén correctamente alineados (desalineación máxima ≤1 mm/m) para evitar tensiones en los fuelles.
3. Posicionamiento: Coloque la junta de expansión de tubería recta entre los extremos del conducto, asegurándose de que los fuelles de triple onda estén centrados y no torcidos.
4. Soldadura/Conexión: Si utiliza extremos soldados, realice una soldadura de penetración total al conducto; Si utiliza extremos con bridas, inserte los pernos y apriételos uniformemente en un patrón cruzado al par recomendado.
5. Instalación de soporte: Instale soportes de conductos de alta resistencia para evitar que el peso descanse sobre la junta, especialmente en conductos grandes y pesados; Asegúrese de que los soportes permitan el movimiento axial de los compensadores de la tubería .
6. Prueba de presión: realice una prueba hidrostática o neumática a 1,5 veces la presión nominal para verificar si hay fugas, algo fundamental para los modelos de compensador de fuelle metálico de presión media.
7. Verificación final: Verifique manualmente que los fuelles puedan moverse libremente (sin atascarse); Confirme que ningún objeto externo restrinja el movimiento de los compensadores de la tubería .

Escenarios de aplicación

• Conductos de gases de combustión de centrales eléctricas: se utilizan en sistemas rectangulares de gases de combustión de centrales eléctricas alimentadas con carbón, donde la presión media y la temperatura alta exceden el límite de los modelos de juntas de expansión de tela ; este compensador de fuelle metálico absorbe la expansión térmica.
• Conductos de escape de acerías: integrados en los sistemas de escape de acerías, manejan gases de combustión de alta temperatura y presión media, donde los modelos de juntas de expansión soldadas fallan debido al agrietamiento por fatiga.
• Conductos de aire para calderas industriales: Se utilizan en conductos de aire primario/secundario de calderas de media presión, absorbiendo las vibraciones de los ventiladores y la expansión térmica de los conductos.
• Sistemas de desulfuración: En los sistemas FGD se utilizan versiones personalizadas de compensadores de fuelle metálico resistentes a los ácidos, que manejan gases de combustión corrosivos y presión media, superando a los modelos de juntas de expansión de tubería recta .
