Junta de expansión de fuelle metálico enterrado tipo QMBW

Junta de expansión de fuelle metálico enterrado tipo QMBW

Descripción general del producto

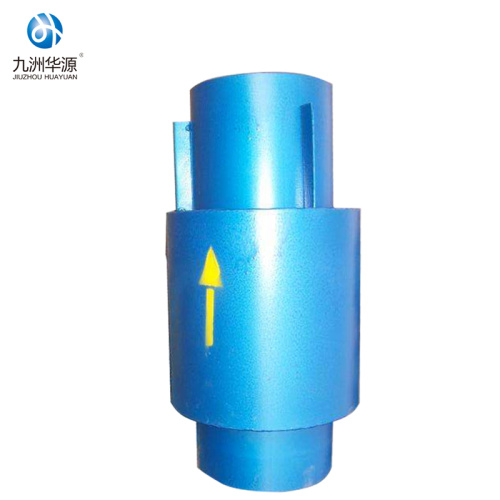

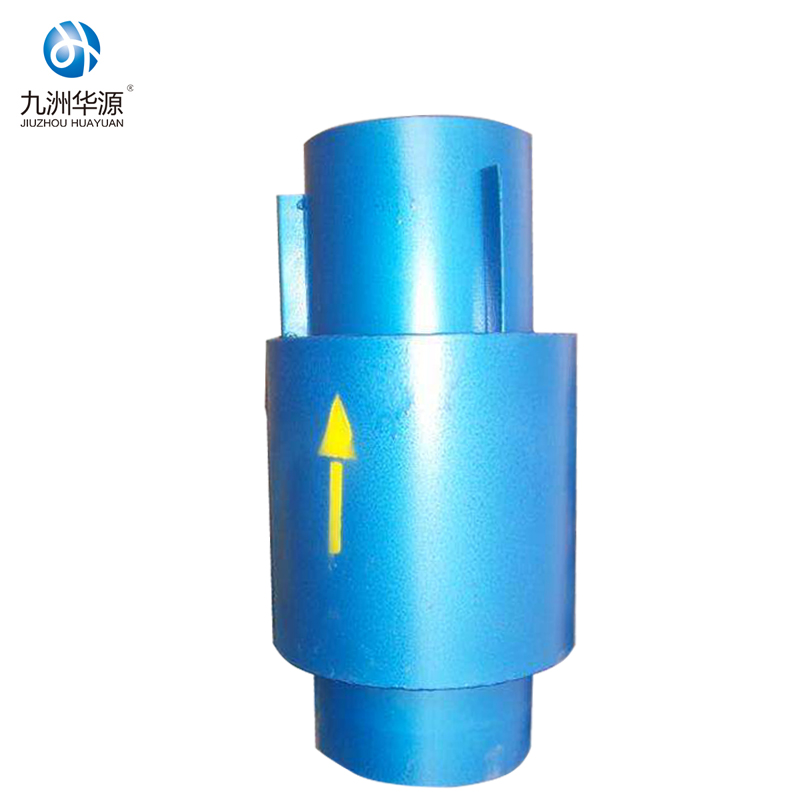

La junta de expansión de fuelle metálico enterrado tipo QMBW es un componente industrial especializado diseñado para enterramiento directo en sistemas de tuberías subterráneas, destacándose como un compensador de fuelle metálico robusto y compensadores de tuberías confiables para tuberías enterradas de larga distancia. A diferencia de los modelos de juntas de expansión de tela expuesta diseñados para conductos sobre el suelo, esta junta de expansión de tubería recta cuenta con una carcasa protectora completamente cerrada, lo que la hace resistente a la presión del suelo, la corrosión y los daños mecánicos. También es una alternativa duradera a los modelos tradicionales de juntas de expansión soldadas , ya que ofrece compensación de desplazamiento controlada sin necesidad de pozos de acceso ni bocas de registro, lo que la hace ideal para sistemas de suministro de agua municipal, calefacción urbana y tuberías industriales enterradas.

Como compensador de fuelle metálico duradero, este compensador de tubería está diseñado para manejar las condiciones únicas de las tuberías enterradas: presión del suelo, corrosión externa y expansión térmica significativa en tramos de larga distancia. Los fuelles metálicos están protegidos por una carcasa de acero al carbono de alta resistencia, que evita que la tierra y los escombros dañen los fuelles, al tiempo que permite el libre movimiento axial. A diferencia de los modelos de compensador de fuelle metálico expuesto que requieren un acceso regular para mantenimiento, este diseño enterrado no requiere mantenimiento durante 10 a 15 años, lo que elimina la necesidad de costosos pozos de acceso o pozos de acceso.

Los equipos de ingeniería internacionales a menudo seleccionan estos compensadores de tuberías para proyectos de tuberías enterradas de larga distancia, donde los modelos de compensadores de fuelle metálico estándar son demasiado vulnerables a daños y los modelos de juntas de expansión soldadas no pueden soportar la gran expansión térmica. El diseño de la junta de expansión de tubería recta garantiza un flujo de fluido suave y sin obstrucciones, con una caída de presión mínima, lo que la hace perfecta para tuberías enterradas de agua, vapor y petróleo.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en una amplia gama de tamaños, desde DN50 a DN1200, y abarca líneas de proceso de pequeño diámetro hasta tuberías municipales de gran escala. Admite presiones nominales de PN10 a PN25, lo que es adecuado para la mayoría de los sistemas de calefacción urbana y de suministro de agua enterrados. La carcasa está construida con acero al carbono de alta resistencia, con un espesor de 6 a 12 mm, para soportar una presión del suelo de hasta 50 kPa.

Los fuelles están fabricados con acero inoxidable 304/316, con un rango de temperatura de trabajo de -20 °C a 450 °C (-4 °F a 842 °F), lo que los hace adecuados para tuberías enterradas de agua, vapor y petróleo. El rango de compensación de desplazamiento es impresionante: desplazamiento axial de ±200 mm, suficiente para manejar la expansión térmica de tuberías de larga distancia de hasta 300 metros de longitud. La carcasa protectora está recubierta con un revestimiento epoxi anticorrosión de alto rendimiento, que proporciona resistencia a la corrosión del suelo, el agua y los productos químicos.

Para entornos de suelos altamente corrosivos, ofrecemos versiones de compensadores de fuelle metálico personalizados con una carcasa de acero inoxidable 316, que proporciona una resistencia a la corrosión superior en comparación con las carcasas de acero al carbono estándar, superando a los modelos básicos de juntas de expansión soldadas en estos entornos hostiles.

Características principales y ventajas

• Diseño enterrado con carcasa protectora: La carcasa de acero al carbono de alta resistencia protege los fuelles de la presión del suelo, los desechos y la corrosión, lo que hace que este compensador de fuelle metálico no requiera mantenimiento durante 10 a 15 años, eliminando la necesidad de pozos de registro.
• Gran desplazamiento axial: como compensadores de tuberías de alta eficiencia, absorbe hasta ±200 mm de desplazamiento axial, perfecto para tuberías enterradas de larga distancia con una expansión térmica significativa.
• Resistencia a la corrosión: La carcasa recubierta de epoxi y los fuelles de acero inoxidable brindan una resistencia superior a la corrosión, lo que hace que este compensador de fuelle metálico sea ideal para tuberías enterradas, superando a los modelos básicos de juntas de expansión soldadas .
• Rendimiento de alta presión: Maneja presiones de hasta 25 bar, adecuado para la mayoría de los sistemas municipales de suministro de agua y calefacción urbana.
• Construcción soldada a prueba de fugas: La soldadura automática de precisión de los fuelles y la carcasa garantiza un sello permanente a prueba de fugas, eliminando el riesgo de fugas en sistemas enterrados.
• Instalación rentable: el diseño enterrado elimina la necesidad de costosos pozos de acceso o pozos de acceso, lo que reduce los costos de instalación hasta en un 40 % en comparación con los modelos de compensador de fuelle metálico expuesto.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal y el material coincidan con las especificaciones del proyecto; revise la carcasa y los fuelles en busca de daños, corrosión o deformación (crítico para los modelos de compensador de fuelle metálico enterrado).
2. Preparación de la tubería: limpie los extremos de la tubería para eliminar óxido, pintura y escombros; asegúrese de que los extremos de la tubería estén correctamente alineados (desalineación máxima ≤1 mm/m) para evitar tensiones en los fuelles.
3. Posicionamiento: Coloque la junta de dilatación de tubería recta entre los extremos de la tubería, asegurándose de que la carcasa protectora esté centrada y los fuelles no estén torcidos.
4. Soldadura: Realice una soldadura de penetración total de la unión a los extremos de la tubería, asegurando una conexión fuerte y a prueba de fugas; Evite el calor de soldadura en los fuelles (envuélvalos con un paño húmedo si es necesario).
5. Relleno: Después de la instalación, rellene la zanja con tierra granular limpia (sin rocas ni escombros grandes) para evitar daños a la carcasa; Compacte el suelo en capas para evitar una presión desigual en la junta.
6. Verificación final: Verifique manualmente que los fuelles puedan moverse libremente (sin atascarse); Confirme que ningún objeto externo restrinja el movimiento de los compensadores de la tubería .

Escenarios de aplicación

• Tuberías de suministro de agua municipal: Se utilizan en tuberías de suministro de agua enterradas de larga distancia, donde el compensador de fuelle metálico enterrado absorbe la expansión térmica sin requerir pozos de acceso.
• Sistemas de calefacción urbana: integrados en tuberías enterradas de vapor y agua caliente, que manejan fluidos a alta temperatura y gran expansión térmica, donde los modelos de juntas de expansión soldadas fallan debido a la fatiga.
• Tuberías industriales enterradas: Se utilizan en plantas químicas y refinerías para tuberías enterradas de agua de proceso y petróleo, con carcasas resistentes a la corrosión adecuadas para entornos de suelos industriales.
• Distribución de agua residencial: instalada en líneas de suministro de agua enterradas de comunidades residenciales, proporcionando un rendimiento de compensadores de tuberías sin mantenimiento durante décadas.
