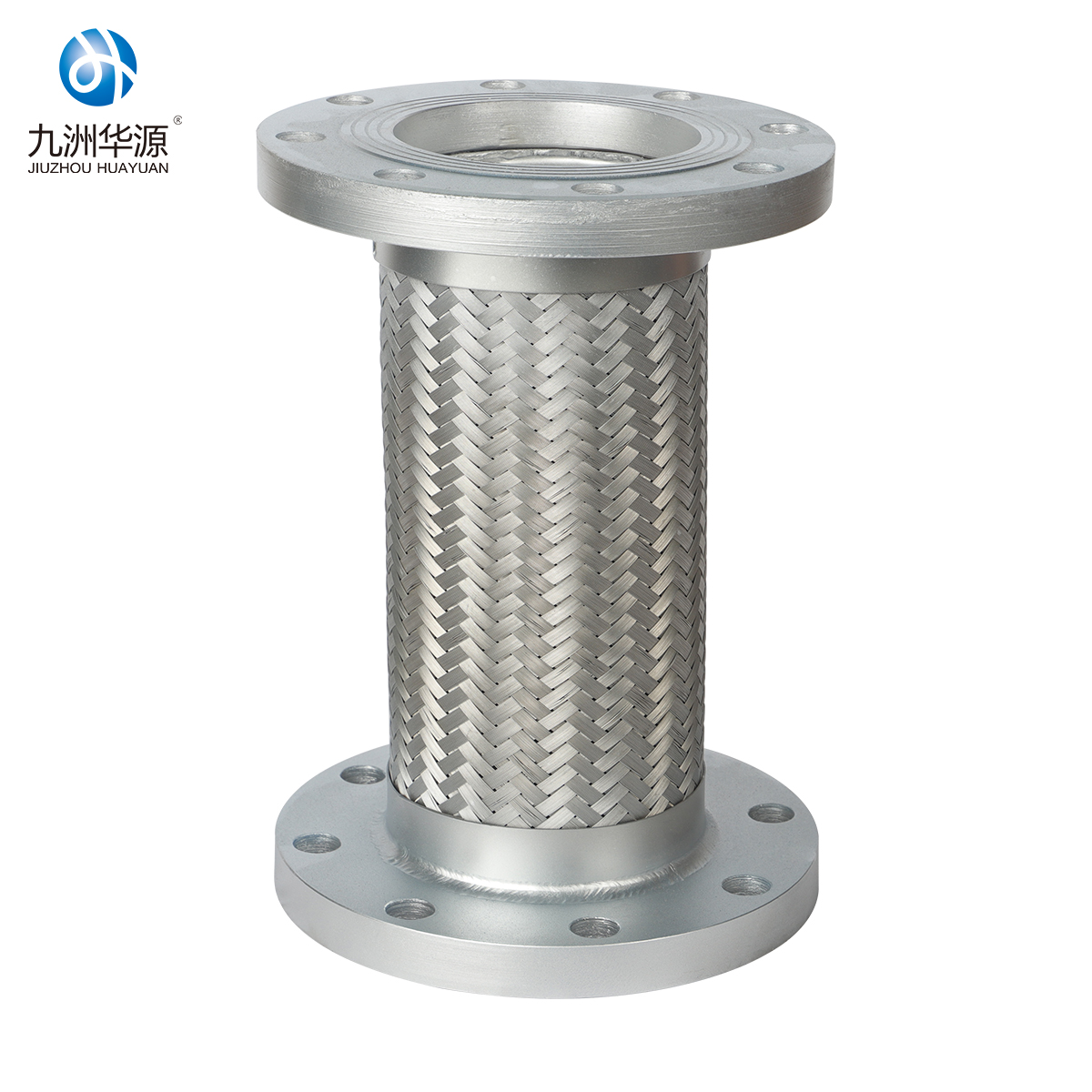

Conector de manguera de metal flexible tipo JTW

Conector de manguera de metal flexible tipo JTW

Descripción general del producto

El conector de manguera de metal flexible tipo JTW es un componente industrial versátil diseñado para sistemas de tuberías que requieren flexibilidad y resistencia a la corrosión, destacándose como un compensador de fuelle metálico robusto y compensadores de tuberías confiables para una amplia gama de aplicaciones de transferencia de fluidos industriales. A diferencia de los voluminosos modelos de juntas de expansión de tela diseñados para sistemas de gas de baja presión, esta junta de expansión compacta de tubería recta utiliza una estructura de manguera de metal corrugado sin costura para absorber el desplazamiento axial, lateral y angular en espacios de instalación reducidos, sirviendo como una alternativa flexible a los modelos de juntas de expansión soldadas rígidas que carecen de adaptabilidad a los movimientos dinámicos de las tuberías.

Como compensador de fuelle metálico de alto rendimiento, este compensador de tubería está fabricado con tubos corrugados de acero inoxidable de primera calidad con una capa exterior trenzada, que combina la flexibilidad de una manguera con la resistencia a la presión de los diseños industriales de juntas de expansión de tubos rectos . A diferencia de los modelos tradicionales de juntas de expansión soldadas que requieren conexiones de tubería permanentes, este conector cuenta con extremos roscados o con bridas para un montaje rápido, lo que lo hace ideal para las industrias de procesamiento químico, alimentos y bebidas y farmacéutica donde se necesita un mantenimiento frecuente o una reconfiguración del sistema. Supera a los modelos de juntas de expansión de tela en el manejo de fluidos corrosivos, ya que la construcción de acero inoxidable resiste la degradación química incluso en medios agresivos.

Los equipos de ingeniería de todo el mundo prefieren estos compensadores de tuberías para conectar equipos vibratorios (como bombas, compresores y mezcladores) a tuberías fijas, donde el diseño de fuelle metálico flexible amortigua la transmisión de vibraciones y absorbe la desalineación, problemas que provocarían fallas prematuras en modelos de juntas de expansión soldadas rígidas. El diseño del núcleo de la junta de expansión de tubería recta garantiza una restricción mínima del flujo, con una caída de presión de menos de 0,005 MPa, lo que la hace adecuada para sistemas de transferencia de fluidos de alta precisión donde la consistencia del flujo es fundamental, a diferencia de las opciones de juntas de expansión de tela porosa que corren el riesgo de contaminación o pérdida de presión.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en una amplia gama de tamaños, desde DN8 a DN300, y abarca líneas de instrumentación de microdiámetro hasta tuberías de proceso de gran diámetro. Admite índices de presión de PN6 a PN40, siendo PN16 el estándar industrial para la mayoría de las aplicaciones industriales, superando con creces la capacidad de presión de los modelos de juntas de expansión de tela (generalmente limitadas a PN1.0 o menos). El conector cumple con las normas internacionales, incluidas ISO 10380 y DIN 28083, lo que garantiza la compatibilidad con sistemas de tuberías globales que utilizan juntas de expansión de tubería recta o interfaces de juntas de expansión soldadas .

Los fuelles corrugados están construidos con acero inoxidable 304/316/316L (o Hastelloy para corrosión extrema), con un rango de temperatura de trabajo de -200 °C a 450 °C (-328 °F a 842 °F), adecuados tanto para líquidos criogénicos (nitrógeno líquido, GNL) como para fluidos de proceso de alta temperatura. Las capacidades de compensación de desplazamiento están diseñadas para conexiones flexibles: compresión axial de ±50 mm, extensión axial de ±20 mm, desplazamiento lateral de ±15 mm y deflexión angular de hasta 30°, que es significativamente más ágil que los modelos de juntas de expansión soldadas estándar (normalmente limitadas a una deflexión angular de ±10°). La capa trenzada exterior (acero inoxidable 304) refuerza el fuelle contra la presión externa y el daño mecánico, extendiendo la vida útil de estos compensadores de tubería entre 3 y 5 veces en comparación con las alternativas no trenzadas.

Para aplicaciones de pureza ultra alta (fabricación de semiconductores, procesamiento farmacéutico), ofrecemos versiones de compensadores de fuelle metálico electropulido con un acabado superficial de Ra ≤0,2 μm, lo que elimina las grietas donde se pueden acumular contaminantes, una ventaja sobre los modelos de juntas de expansión de tela (estructura porosa) y de juntas de expansión de tubo recto básico (costuras soldadas). Se encuentran disponibles longitudes personalizadas (de 100 mm a 5000 mm) para reemplazar secciones de juntas de expansión soldadas rígidas en sistemas de tuberías modernizados sin necesidad de cortar o volver a trabajar la tubería.

Características principales y ventajas

• Flexibilidad y desplazamiento superiores: como compensador de fuelle metálico compacto, ofrece una deflexión angular de 30° y un movimiento axial de ±50 mm, mucho más que los modelos de juntas de expansión soldadas rígidas, ideal para conexiones de tuberías desalineadas o que vibran.
• Resistencia a la corrosión: La construcción de acero inoxidable (304/316/316L) resiste ácidos, álcalis y agua salada, superando a los modelos de juntas de expansión de tela que se degradan en ambientes corrosivos en 1 o 2 años.
• Compatibilidad con alta presión: Clasificados hasta PN40 (40 bar), estos compensadores de tuberías manejan sistemas hidráulicos/de aceite donde fallan la junta de expansión de tela (solo baja presión) y la junta de expansión de tubería recta básica (presión limitada).
• Instalación rápida: Las conexiones roscadas/bridas eliminan la necesidad de realizar soldaduras en el sitio (a diferencia de los modelos de juntas de expansión soldadas ), lo que reduce el tiempo de instalación en un 70 % y elimina los riesgos de calidad relacionados con la soldadura.
• Baja restricción de flujo: el diseño interno de la junta de expansión de tubería recta y suave garantiza un flujo laminar con una caída de presión mínima, fundamental para los sistemas de control de fluidos de precisión.
• Amortiguación de ruido y vibración: Los fuelles flexibles absorben la vibración de la bomba/compresor, reduciendo el ruido del sistema hasta 30 dB en comparación con las conexiones rígidas soldadas de juntas de expansión .
• Larga vida útil: vida operativa de 10 a 15 años (3 a 5 veces más larga que los modelos de juntas de expansión de tela ) con mantenimiento mínimo, lo que reduce el costo total de propiedad de los sistemas compensadores de tuberías industriales.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño del compensador de fuelle metálico , la presión nominal y el material coincidan con las especificaciones del proyecto; verifique si hay daños en los fuelles, trenzas deshilachadas o corrosión en las roscas (esencial para un funcionamiento sin fugas).
2. Preparación de las tuberías: Limpie los extremos/roscas/bridas de las tuberías para eliminar residuos, óxido o residuos de sellador; asegúrese de la alineación (desalineación máxima ≤2 mm/m) para evitar sobrecargar el núcleo de la junta de expansión de tubería recta .
3. Posicionamiento: Instale los compensadores de tubería entre los extremos de la tubería sin estirar ni comprimir el fuelle más del 10% de su desplazamiento nominal (evita la fatiga prematura).
4. Conexión: Para extremos roscados: aplique cinta de PTFE (para fluidos no corrosivos) o compuesto antiagarrotamiento (para aplicaciones de alta temperatura) y apriete al par recomendado; para extremos con bridas: use una junta compatible con el fluido y apriete los pernos en un patrón entrecruzado (evite apretar demasiado, lo que restringe el movimiento del fuelle).
5. Soporte: Instale abrazaderas/soportes para tuberías a 100-150 mm del conector para evitar la tensión del peso en los fuelles (crítico para instalaciones verticales, a diferencia de los modelos de juntas de expansión de tela livianas que requieren un soporte mínimo).
6. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal durante 30 minutos; verifique si hay fugas en las conexiones (a diferencia de los modelos con juntas de expansión soldadas , no se requiere tratamiento térmico posterior a la soldadura).
7. Verificación final: Confirme que el compensador de fuelle metálico pueda moverse libremente (sin ataduras con soportes o tuberías adyacentes); asegúrese de que ningún objeto afilado entre en contacto con la capa trenzada (evita daños a los compensadores de la tubería ).

Escenarios de aplicación

• Plantas de procesamiento de químicos: Se utilizan para conectar bombas/reactores a tuberías fijas, donde el compensador de fuelle metálico resiste químicos corrosivos (ácidos, solventes) que degradan los modelos de juntas de expansión de tela .
• Industria de alimentos y bebidas: las versiones de grado sanitario (electropulidas) sirven como alternativas de juntas de expansión de tubería recta para líneas de transferencia de lácteos/bebidas, cumpliendo con los estándares de higiene FDA/3A (a diferencia de las juntas de expansión soldadas con soldaduras difíciles de limpiar).
• Sistemas criogénicos: Maneja la transferencia de nitrógeno líquido/oxígeno (-200°C) donde los modelos de juntas de expansión de tela se vuelven quebradizos y fallan, con los compensadores de tuberías absorbiendo la contracción térmica de las tuberías.
• Marino y costa afuera: Las versiones 316L resistentes al agua salada reemplazan las juntas de expansión soldadas en las tuberías a bordo, absorbiendo la vibración del casco y la expansión térmica en los sistemas de enfriamiento del motor.
• HVAC y servicios de construcción: El diseño compacto actúa como junta de expansión de tubería recta para líneas de agua fría/agua caliente, y se adapta a cavidades estrechas de techos/paredes donde la junta de expansión de tela (voluminosa) no es práctica.
• Generación de energía: conecta los sistemas de lubricación de turbinas a tuberías fijas, con el compensador de fuelle metálico amortiguando la vibración y absorbiendo la expansión térmica (superando el rendimiento de las juntas de expansión soldadas en entornos de alta vibración).

Mantenimiento y vida útil

En condiciones de funcionamiento estándar, este compensador de fuelle metálico ofrece entre 10 y 15 años de servicio confiable (versiones de acero inoxidable) o entre 5 y 8 años (trenza de acero al carbono), en comparación con los 2 y 5 años de los modelos de juntas de expansión de tela equivalentes. El mantenimiento de rutina es mínimo y está enfocado a preservar la integridad de los compensadores de la Tubería :

• Inspección anual: Verifique si hay corrosión en los fuelles, daños en la trenza o conexiones sueltas (vuelva a apretar las bridas/roscas si es necesario); para fluidos corrosivos, inspeccione cada 6 meses para evitar fugas en el núcleo de la junta de expansión de tubería recta .
• Lubricación: Para conexiones roscadas en aplicaciones de alta temperatura, vuelva a aplicar compuesto antiagarrotamiento cada 2 años (evita el desgaste, un problema común al desarmar juntas de expansión soldadas ).
• Reemplazo: Reemplace si los fuelles muestran deformación permanente, grietas o trenza deshilachada (a diferencia de la junta de expansión soldada , el reemplazo demora entre 15 y 30 minutos sin cortar la tubería).
