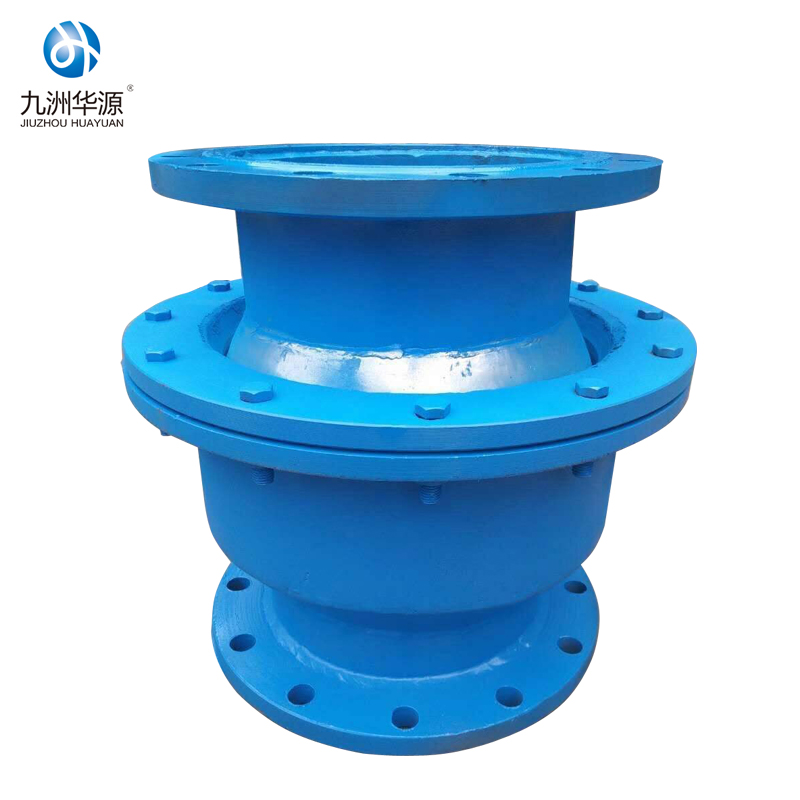

Junta de expansión de fuelle metálico de presión externa axial

Junta de expansión de fuelle metálico de presión externa axial

Descripción general del producto

La junta de expansión de fuelle metálico de presión externa axial es un compensador de fuelle metálico especializado diseñado para absorber el desplazamiento axial en sistemas de tuberías bajo presión externa (vacío o presión hidrostática externa), y sirve como compensador de tubería crítico para aplicaciones como columnas de destilación al vacío, sistemas de condensadores y tuberías submarinas. A diferencia de los modelos de juntas de expansión de tubería recta de presión interna estándar o de las opciones de juntas de expansión de tela sin presión, este compensador presenta una estructura de fuelle reforzada con anillos de presión externos para evitar el colapso, lo que ofrece una alternativa duradera a los frágiles modelos de juntas de expansión soldadas que fallan en condiciones de vacío.

Como compensador de fuelle metálico optimizado para presión externa, este compensador de tubería aborda la debilidad clave de los diseños de juntas de expansión de tubería recta estándar: los fuelles colapsan bajo presión externa (vacío) o una cabeza hidrostática externa alta (tubería submarina). Los anillos de presión integrados (acero inoxidable) refuerzan las paredes del fuelle, lo que permite el funcionamiento con vacío total (0 bar absoluto) o presión externa de hasta PN16 (16 bar), una capacidad de la que carecen los modelos de junta de expansión de tela (colapsan bajo el vacío y no pueden soportar la presión externa). A diferencia de la junta de expansión soldada (rígida, sin capacidad de desplazamiento), este compensador ofrece un desplazamiento axial de ±80 mm manteniendo la integridad de la presión externa.

Los equipos de ingeniería especifican este compensador de fuelle metálico para procesamiento al vacío (destilación petroquímica), reparación de tuberías submarinas (petróleo/gas en alta mar) y sistemas de agua de refrigeración de condensadores (plantas de energía): aplicaciones en las que la junta de expansión de tela no es adecuada (colapso por vacío) y la junta de expansión soldada no puede absorber la expansión térmica. El diseño del núcleo de la junta de expansión de tubería recta garantiza una restricción mínima del flujo (caída de presión <0,005 MPa), fundamental para sistemas de vacío donde la estabilidad de la presión es esencial.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en tamaños de DN25 a DN1000, con clasificaciones de desplazamiento axial escaladas al diámetro: DN25 (±80 mm), DN100 (±70 mm), DN200+ (±60 mm), todo mientras resiste el vacío total (0 bar abs) o presión externa hasta PN16. La clasificación de presión interna coincide con la capacidad externa (PN10/16), superando con creces a la junta de expansión de tela (PN≤1.0) y superando a la junta de expansión de tubería recta básica (presión externa limitada a PN2-4).

Los fuelles están hechos de acero inoxidable 304/316/316L (Hastelloy C276 para medios externos corrosivos) de 1,0 a 1,5 mm de espesor, con un rango de temperatura de trabajo de -196 °C a 450 °C (-320 °F a 842 °F). Los anillos de presión externos (material del fuelle correspondiente) están soldados a las circunvoluciones del fuelle a intervalos de 50 a 100 mm (dependiendo del diámetro), evitando el colapso bajo vacío/presión externa, una característica de diseño ausente en los modelos de juntas de expansión soldadas . Las conexiones de brida cumplen con ANSI B16.5 (Clase 150/300) y GB/T 9119 (PN10/16), lo que garantiza la compatibilidad con la infraestructura de compensadores de tuberías existente.

Las versiones personalizadas para aplicaciones subacuáticas incluyen un revestimiento resistente a la corrosión (epoxi + poliuretano) en las superficies externas, lo que extiende la vida útil en agua de mar a más de 20 años (frente a 5-8 años para la junta de expansión de tubería recta sin revestimiento). Los modelos específicos de vacío cuentan con fuelles electropulidos (Ra ≤0,4 μm) para evitar la desgasificación, algo fundamental para los sistemas de destilación de alto vacío donde las juntas de expansión de tela (porosas) liberan contaminantes.

Características principales y ventajas

• Resistencia a la presión externa: Funciona con vacío total (0 bar abs) o presión externa de hasta PN16 (16 bar), evitando el colapso del fuelle, un modo de falla que afecta a las juntas de expansión de tubería recta estándar y a las juntas de expansión de tela bajo vacío.
• Alto desplazamiento axial: Absorbe el movimiento axial de ±60-80 mm (expansión/contracción térmica) mientras mantiene la integridad de la presión externa, a diferencia de la junta de expansión soldada rígida (sin capacidad de desplazamiento).
• Diseño compatible con vacío: La construcción de acero inoxidable sin desgasificación (opción electropulida) hace que este compensador de fuelle metálico sea ideal para procesamiento con alto vacío (en comparación con la junta de expansión de tela que libera compuestos orgánicos volátiles).
• Resistencia a la corrosión: Los fuelles 316L/Hastelloy resisten la corrosión externa (agua de mar/productos químicos), superan a las juntas de expansión soldadas de acero al carbono (propensas a oxidarse) y a las juntas de expansión de tela (se degradan en agua salada).
• Estructura reforzada: Los anillos de presión externos eliminan el pandeo del fuelle (común en compensadores de tuberías no reforzados), extendiendo la vida útil a 15-20 años (3 veces más que la junta de expansión de tela ).
• Sello hermético: La soldadura TIG de precisión de fuelles y anillos de presión garantiza un rendimiento hermético al vacío (tasa de fuga de 10⁻⁶ mbar·L/s), fundamental para los sistemas de vacío (en comparación con la junta de expansión soldada con soldaduras manuales/mayor riesgo de fugas).
• Baja restricción de flujo: el orificio interno de la junta de expansión de tubería recta y lisa minimiza la caída de presión (≤0,005 MPa), esencial para sistemas de vacío/destilación donde la estabilidad de la presión es crítica.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño del compensador de fuelle metálico , la clasificación de presión externa y el material coincidan con las especificaciones del proyecto; Verifique que los anillos de presión estén soldados de manera segura (crítico para el rendimiento de vacío/presión externa de los compensadores de tuberías ).
2. Preparación de las tuberías: asegúrese de que los extremos de las tuberías estén planos/limpios (sin rebabas) y alineados (desalineación axial ≤1 mm/m) para evitar tensión en los fuelles; son más estrictas que las reglas de alineación de las juntas de expansión de tela (3 mm/m máx.).
3. Posicionamiento: Instale el compensador entre soportes de tubería fijos (espaciado de 2 a 4 m) para permitir el movimiento axial sin obstáculos; Evite doblar/torcer la junta de dilatación del tubo recto (daña los anillos de presión).
4. Conexión de brida: Utilice pernos de grado 10,9 (para PN16) y una junta metálica (cobre/níquel para vacío, enrollada en espiral para alta temperatura); apriete uniformemente en un patrón entrecruzado (40-70 N·m) para asegurar un sellado hermético al vacío (a diferencia de la junta de expansión de tela que utiliza juntas de goma).
5. Prueba de vacío (preinstalación): Realice una prueba de fuga de helio (10⁻⁶ mbar·L/s estándar) para verificar la integridad del fuelle, obligatoria para aplicaciones de vacío (se omite para juntas de expansión soldadas debido a que no se usa vacío).
6. Instalación de soporte: Instale soportes anti-vacío (si es necesario) para evitar el colapso de la tubería (funciona con el compensador de fuelle metálico para mantener la integridad del sistema bajo vacío).
7. Prueba del sistema: Para sistemas de vacío: realice un horneado (150 °C durante 24 horas) para eliminar la humedad/desgasificación; para sistemas de presión externa: pruebe a 1,5 veces la presión externa nominal durante 60 minutos (más rigurosa que la prueba de aire de la junta de expansión de tela ).
8. Verificación final: Confirme que los compensadores de la tubería puedan moverse axialmente (±50 % del desplazamiento nominal) sin atascarse; asegúrese de que los anillos de presión no estén dañados (provoca colapso bajo vacío/presión externa).

Escenarios de aplicación

• Destilación al vacío petroquímica: Se utiliza en columnas de vacío (0,1-1 bar abs) para absorber la expansión térmica, con el compensador de fuelle metálico resistiendo el colapso al vacío (frente a la junta de expansión de tela que colapsa y la junta de expansión soldada que se agrieta).
• Tuberías submarinas: Compensa la expansión térmica en tuberías de petróleo/gas en alta mar (presión hidrostática externa de hasta 10 bar), con fuelles 316L que resisten la corrosión del agua de mar (supera a la junta de expansión de tubería recta ).
• Sistemas de condensadores de plantas de energía: maneja el vacío (lado del condensador) y la expansión térmica en líneas de agua de refrigeración, donde la junta de expansión de tela falla debido al vacío y la junta de expansión soldada carece de capacidad de desplazamiento.
• Tubería criogénica aislada al vacío: Absorbe la contracción térmica (-196 °C) en líneas de nitrógeno/oxígeno líquido (con camisa de vacío), y los compensadores de tubería mantienen la integridad del vacío (crítico para la eficiencia del aislamiento).
• Sistemas de vacío de reactores químicos: conecta los reactores a las bombas de vacío, con el compensador de fuelle metálico absorbiendo la expansión térmica y resistiendo los vapores corrosivos (en comparación con la junta de expansión soldada que se oxida en ambientes químicos).

Mantenimiento y vida útil

Este compensador de fuelle metálico ofrece de 15 a 20 años de servicio en aplicaciones de vacío/presión externa (acero inoxidable 316L) o de 10 a 15 años en ambientes corrosivos (Hastelloy), en comparación con 2 a 5 años para juntas de expansión de tela (degradación por vacío) y 5 a 8 años para juntas de expansión soldadas (falla por fatiga). Pasos clave de mantenimiento:

• Prueba anual de fugas de vacío: utilice espectrometría de masas de helio para comprobar si hay fugas (crítico para los compensadores de tuberías de vacío); Inspeccione los anillos de presión para verificar la integridad de la soldadura (evita el colapso).
• Inspección visual semestral: revise los fuelles en busca de corrosión/picaduras (especialmente en aplicaciones subacuáticas); Vuelva a apretar los pernos de las bridas (los sistemas de vacío pueden aflojar los pernos con el tiempo).
• Prueba ultrasónica de 5 años: Verifique el espesor de la pared del fuelle (evita fallas inesperadas bajo presión externa); reemplace los sellos del anillo de presión si están dañados (común en instalaciones de juntas de expansión de tuberías rectas de alta vibración).
