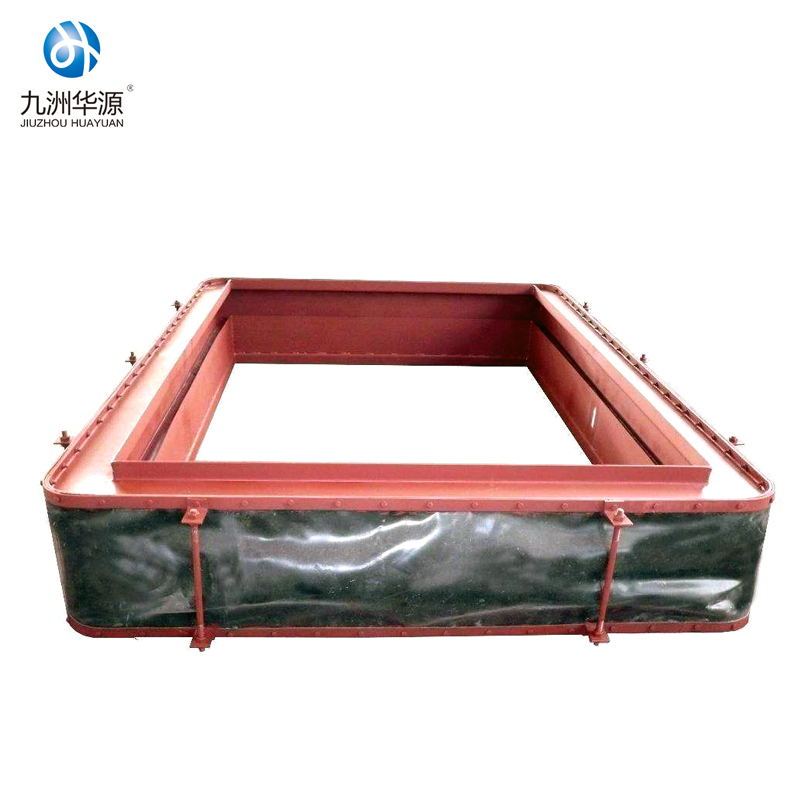

Junta de expansión de fibra de tela rectangular

Junta de expansión de fibra de tela rectangular

Descripción general del producto

La junta de expansión de fibra de tela rectangular tipo ZB es un componente industrial flexible diseñado para grandes sistemas de conductos de aire y gases de combustión rectangulares, que se destaca como una junta de expansión de tela de primera calidad y compensadores de tuberías confiables para aplicaciones de conductos de baja presión y alta temperatura. A diferencia de los modelos de compensador de fuelle metálico rígido diseñados para líneas de proceso de alta presión, esta junta de expansión de tubería recta utiliza una estructura de tela multicapa para absorber la expansión térmica, la vibración mecánica y las desviaciones de instalación en grandes conductos rectangulares. También es una alternativa flexible a los modelos tradicionales de juntas de expansión soldadas , ya que ofrece una gran compensación de desplazamiento sin conexiones soldadas permanentes, lo que la hace ideal para plantas de energía, plantas de cemento y sistemas de calderas industriales.

Como junta de expansión de tela robusta, estos compensadores de tuberías están diseñados para manejar las condiciones únicas de los sistemas de gases de combustión: alta temperatura, baja presión y gran expansión térmica de conductos rectangulares. La estructura de tela multicapa está hecha de fibra de vidrio, silicona y PTFE resistentes al calor, que pueden soportar temperaturas de hasta 800 °C manteniendo la flexibilidad. A diferencia de los modelos de compensador de fuelle metálico rígido que tienen un desplazamiento limitado, esta junta de expansión de tela puede absorber grandes desplazamientos axiales, laterales y angulares, lo cual es fundamental para conductos rectangulares grandes que se expanden significativamente cuando se calientan.

Los equipos de ingeniería internacionales a menudo seleccionan estos compensadores de tuberías para proyectos de conductos de gases de combustión, donde el gran tamaño de los conductos hace que los modelos de compensadores de fuelle metálico sean demasiado pesados ​​y costosos, y los modelos de juntas de expansión soldadas no pueden soportar la gran expansión térmica. El diseño de la junta de expansión de tubo recto garantiza un flujo de aire/gas suave y sin obstrucciones, con una caída de presión de menos de 0,001 MPa, lo que lo hace perfecto para grandes sistemas de gases de combustión conectados a ventiladores y calderas industriales.

Especificaciones técnicas

Esta junta de expansión de tela está disponible en una amplia gama de tamaños rectangulares, desde 100 × 100 mm hasta 4000 × 4000 mm, y cubre desde pequeños conductos de ventilación hasta grandes conductos de gases de combustión de centrales eléctricas. Admite índices de presión de PN0,1 a PN1,0, lo que es adecuado para aplicaciones de conductos de baja presión (la presión en los sistemas de gases de combustión suele ser inferior a 0,5 bar, que es demasiado baja para que los modelos de compensador de fuelle metálico sean rentables).

Las capas de tela están construidas con materiales compuestos multicapa: tela de fibra de vidrio, revestimiento de caucho de silicona, capa aislante resistente al calor y película de PTFE, que proporciona resistencia al calor hasta 800 °C (1472 °F). El rango de compensación de desplazamiento es impresionante: desplazamiento axial de ±100 mm, desplazamiento lateral de ±50 mm y deflexión angular de hasta 15°, que es mucho más de lo que los modelos de compensador de fuelle metálico pueden ofrecer, lo que lo hace perfecto para conductos grandes con gran expansión térmica.

Para gases de combustión con alta corrosión (p. ej., gases de combustión de desulfuración con alto contenido de azufre), ofrecemos versiones de juntas de expansión de tela personalizadas con capas de PTFE resistentes a los ácidos, que pueden resistir los efectos corrosivos del dióxido de azufre y otros gases ácidos, superando a los modelos básicos de juntas de expansión soldadas de acero al carbono en estos entornos.

Características principales y ventajas

• Compensación de desplazamiento grande: como junta de expansión de tela flexible, puede absorber hasta ±100 mm de desplazamiento axial y ±50 mm de desplazamiento lateral, mucho más que los modelos compensadores de fuelle metálico , perfecto para conductos rectangulares grandes.
• Resistencia a altas temperaturas: el tejido multicapa puede soportar temperaturas de hasta 800 °C, lo que lo hace ideal para sistemas de gases de combustión y aire caliente, donde los modelos de juntas de expansión soldadas se agrietarían debido al estrés térmico.
• Instalación ligera y sencilla: la estructura de tela es entre un 70 % y un 80 % más liviana que los modelos compensadores de fuelle metálico , lo que facilita la instalación en conductos grandes y elevados, lo que reduce el tiempo de mano de obra de instalación en un 50 %.
• Resistencia a la corrosión y a los ácidos: Las capas personalizadas resistentes a los ácidos hacen que estos compensadores de tuberías sean adecuados para la desulfuración de gases de combustión, superando a los modelos metálicos básicos de juntas de expansión de tuberías rectas .
• Aislamiento de ruido y vibraciones: la estructura de tela absorbe eficazmente las vibraciones y el ruido de ventiladores y calderas, reduciendo la transmisión de ruido hasta en 25 dB, lo que es mejor que los modelos de juntas de expansión soldadas rígidas.
• Bajo costo: La construcción de tela hace que esta junta de expansión de tela sea entre un 50 y un 70 % más asequible que los modelos compensadores de fuelle metálico equivalentes, ideal para sistemas de conductos grandes.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, el material y la clasificación de temperatura coincidan con las especificaciones del proyecto; revise la tela en busca de daños, desgarros o corrosión.
2. Preparación de los conductos: limpie los extremos de los conductos para eliminar óxido, pintura y residuos; asegúrese de que los extremos del conducto estén correctamente alineados (desalineación máxima ≤3 mm/m).
3. Posicionamiento: Coloque la junta de expansión de tela sobre los extremos del conducto, asegurándose de que la junta esté centrada y que la tela no esté estirada ni torcida.
4. Sujeción: Utilice abrazaderas de acero inoxidable para asegurar la tela a los extremos del conducto, apretando las abrazaderas uniformemente para garantizar un sellado seguro y a prueba de fugas.
5. Instalación de soporte: Instale soportes para conductos para evitar que el peso descanse sobre la junta, especialmente en conductos grandes y pesados; Asegúrese de que los soportes permitan el movimiento axial de los compensadores de la tubería .
6. Verificación final: Verifique que la tela pueda moverse libremente, que no se atasque y que ningún objeto externo restrinja el movimiento de la junta de expansión de tubería recta .

Escenarios de aplicación

• Conductos de gases de combustión de centrales eléctricas: se utilizan en sistemas de gases de combustión de centrales eléctricas alimentadas con carbón, donde la junta de expansión de tela absorbe la expansión térmica de grandes conductos rectangulares, reemplazando los modelos compensadores de fuelle de metal pesado.
• Conductos de hornos de plantas de cemento: integrados en los conductos de escape de los hornos de plantas de cemento, manejan gases de combustión de alta temperatura y gran expansión térmica, donde los modelos de juntas de expansión soldadas fallan debido a la tensión.
• Conductos de aire de caldera: Se utilizan en conductos de aire primario/secundario de calderas, absorbiendo la vibración de los ventiladores y la expansión térmica de los conductos.
• Sistemas de desulfuración: Las versiones personalizadas de juntas de expansión de tela resistentes a los ácidos se utilizan en sistemas FGD, que manejan gases de combustión corrosivos y superan en rendimiento a los modelos metálicos de juntas de expansión de tubería recta .
