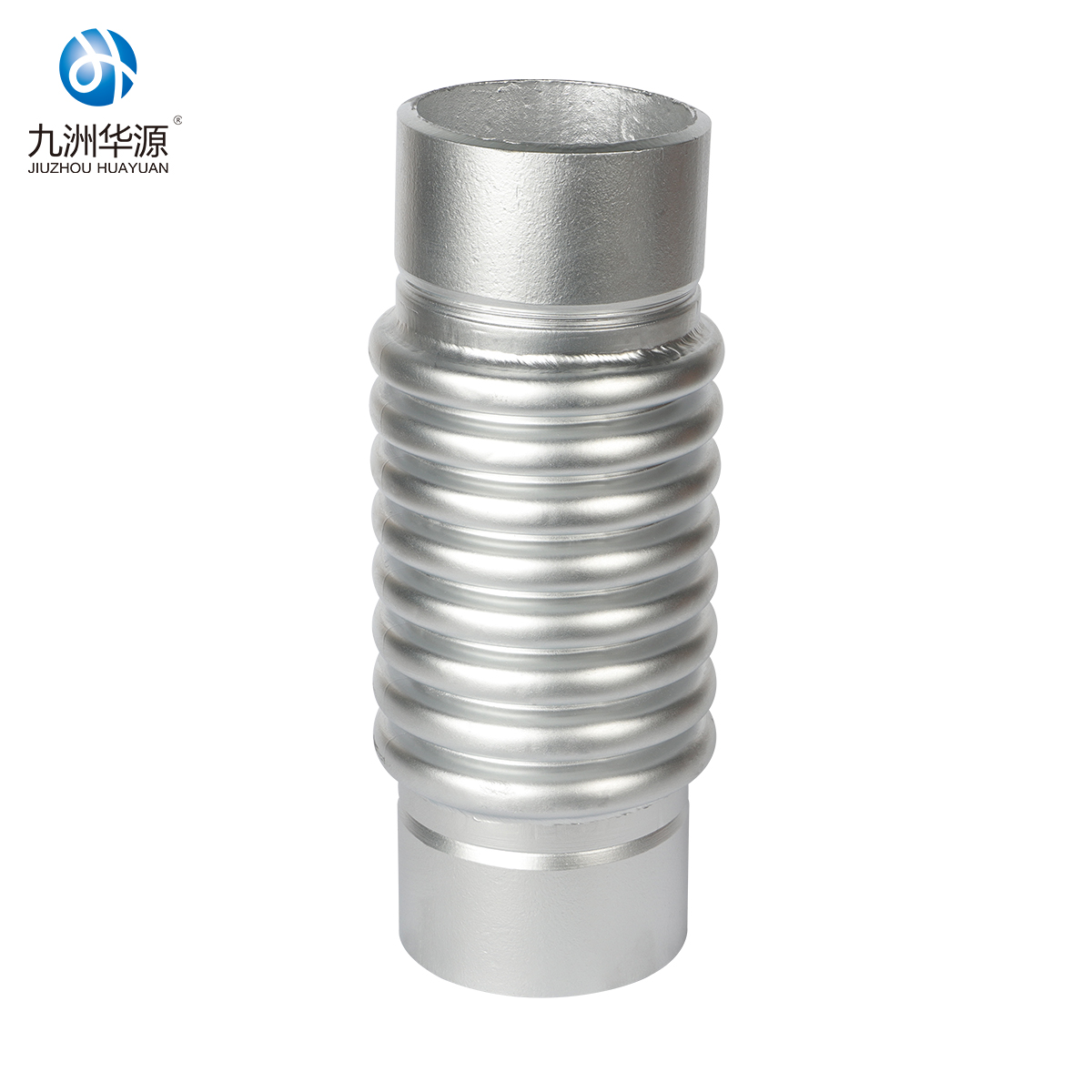

Junta de expansión de fuelle metálico de desplazamiento lateral

Junta de expansión de fuelle metálico de desplazamiento lateral

Descripción general del producto

La junta de expansión de fuelle metálico de desplazamiento lateral es un compensador de fuelle metálico especializado diseñado para absorber un desplazamiento lateral significativo (de lado a lado) en sistemas de tuberías industriales, y sirve como compensador de tuberías de alto rendimiento para aplicaciones donde las tuberías se desplazan horizontalmente debido a la expansión térmica, el asentamiento de cimientos o el movimiento de equipos. A diferencia de los modelos estándar de juntas de expansión de tubo recto axiales o de las opciones de juntas de expansión de tela de baja presión, este compensador presenta un diseño de fuelle múltiple con varillas guía para controlar el movimiento lateral, lo que ofrece una alternativa flexible a los modelos de juntas de expansión soldadas rígidas que se agrietan bajo tensión lateral.

Como compensador de fuelle metálico especialmente diseñado, este compensador de tubería aborda la limitación crítica de los diseños de juntas de expansión de tubería recta convencionales: la incapacidad de manejar una desalineación lateral significativa (normalmente limitada a ±5 mm). La estructura de fuelle doble con varillas guía reticuladas permite un desplazamiento lateral de hasta ±100 mm, lo que la hace ideal para tramos de tuberías de larga distancia (por ejemplo, líneas de vapor de centrales eléctricas, tuberías de proceso de refinería) donde el asentamiento del suelo o la expansión térmica provocan un movimiento horizontal de las tuberías, problemas que destruyen los modelos básicos de juntas de expansión soldadas a los pocos meses de la instalación.

A diferencia de los modelos de juntas de expansión de tela (limitados a baja presión/temperatura y propensos a desgarrarse bajo tensión lateral), este compensador de fuelle metálico está construido con acero inoxidable 304/316 y está clasificado para presiones de hasta PN25 (25 bar) y temperaturas de hasta 500 °C, lo que lo hace adecuado para sistemas de vapor a alta presión, aceite caliente y fluidos químicos. Los equipos de ingeniería especifican estos compensadores de tuberías para tuberías montadas en puentes, tuberías de plataformas marinas y líneas de bastidores de refinerías: aplicaciones en las que el movimiento lateral es inevitable y la rigidez de las juntas de expansión soldadas provoca fallas catastróficas.

Especificaciones técnicas

Este compensador de fuelle metálico está disponible en tamaños de DN50 a DN1500, con clasificaciones de desplazamiento lateral adaptadas al diámetro de la tubería: DN50 (±80 mm), DN100 (±90 mm), DN200+ (±100 mm), superando con creces la capacidad lateral de los modelos de juntas de expansión de tubería recta estándar (±5-10 mm). Las clasificaciones de presión incluyen PN10, PN16, PN25 (adecuadas para la mayoría de los sistemas industriales de alta presión), mientras que las alternativas de juntas de expansión de tela tienen un máximo de PN1.0 y no pueden soportar estas presiones.

Los fuelles están hechos de acero inoxidable 304/316/316L de 0,8-1,2 mm de espesor (Inconel 625 para alta temperatura/alta corrosión), con un rango de temperatura de trabajo de -196 °C a 500 °C (-320 °F a 932 °F). El conjunto de varilla guía (acero al carbono con revestimiento de zinc o acero inoxidable) controla el movimiento lateral y evita la sobreextensión del fuelle, extendiendo la vida útil de estos compensadores de tubería a 15-20 años (frente a 5-8 años para la junta de expansión de tela ). La capacidad de desplazamiento axial (±20 mm) es secundaria al rendimiento lateral, lo que la diferencia de los modelos de juntas de expansión soldadas enfocadas axialmente.

Las conexiones de brida cumplen con ANSI B16.5, DIN 2501, JIS B2220 y GB/T 9119, lo que garantiza la compatibilidad con sistemas de tuberías globales que utilizan juntas de expansión de tubería recta o bridas de juntas de expansión soldadas . Hay disponibles versiones personalizadas con varillas guía extendidas (hasta 2 m) para desplazamiento lateral extremo (±150 mm) en proyectos de tuberías de gran diámetro (DN1000+), donde las juntas de expansión de tela no son prácticas debido a limitaciones de tamaño/peso.

Características principales y ventajas

• Desplazamiento lateral excepcional: Absorbe hasta ±100 mm de movimiento lateral (10 veces más que los modelos de juntas de expansión de tubería recta estándar), lo que resuelve los problemas de asentamiento de cimientos/cambio térmico que dañan las juntas de expansión soldadas .
• Rendimiento de alta presión/temperatura: Clasificado para PN25/500°C, este compensador de fuelle metálico supera a la junta de expansión de tela (PN1.0/200°C máx.) para sistemas químicos/vapor de alta presión.
• Movimiento guiado: las varillas guía de precisión evitan el pandeo del fuelle (un modo de falla común en los compensadores de tuberías no guiados), lo que garantiza un desplazamiento lateral controlado sin daños.
• Resistencia a la corrosión: Los fuelles de acero inoxidable resisten el ataque químico, a diferencia de las juntas de expansión de tela (los materiales orgánicos se degradan con gases/fluidos corrosivos) y las juntas de expansión soldadas de acero al carbono (propensas a oxidarse).
• Bajo mantenimiento: Los cojinetes de varilla guía sellados requieren lubricación solo cada 2 o 3 años (en comparación con el reemplazo anual de la junta de expansión de tela ), lo que reduce el tiempo de inactividad para el servicio de los compensadores de tuberías .
• Diseño a prueba de fugas: La soldadura TIG automática de fuelles garantiza cero fugas (crítico para fluidos tóxicos/peligrosos), a diferencia de las juntas de expansión soldadas con soldaduras manuales (alto riesgo de porosidad/fisuras).
• Rentable: la vida útil de 15 a 20 años (3 veces más que la junta de expansión de tela ) compensa el mayor costo inicial en comparación con los modelos de junta de expansión de tubo recto desechables.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño del compensador de fuelle metálico , la clasificación de desplazamiento lateral y el material coincidan con las especificaciones del proyecto; Verifique que las varillas guía se muevan libremente (sin atascamientos) y los fuelles en busca de daños (clave para el rendimiento de los compensadores de tuberías ).
2. Alineación de tuberías: asegúrese de que las tuberías estén paralelas (desalineación angular máxima ≤2°) para evitar sobrecargar el mecanismo lateral, algo fundamental para esta variante de junta de expansión de tubería recta (más estricta que las reglas de alineación de juntas de expansión de tela ).
3. Posicionamiento: Instale el compensador centrado entre los soportes de la tubería (espaciado de 3 a 5 m) para permitir el movimiento lateral sin obstáculos; Evite el montaje cerca de codos/T (zonas de tensión concentrada para juntas de expansión soldadas ).
4. Conexión de brida: Utilice pernos de grado 8,8/10,9 (que coincidan con la clasificación PN) y apriete uniformemente en un patrón entrecruzado (30-50 N·m para PN16, 60-80 N·m para PN25); instale una junta de metal (para alta temperatura/presión) en comparación con las juntas de goma utilizadas para la junta de expansión de tela .
5. Configuración de la varilla guía: Ajuste las tuercas de la varilla guía para permitir el desplazamiento lateral nominal completo (no apriete demasiado, ya que restringe el movimiento de los compensadores de la tubería ); fije las tuercas con fijador de roscas para evitar que se aflojen.
6. Instalación de soporte: Instale soportes de tubería deslizantes (no fijos) a 1 m del compensador para permitir el movimiento lateral (a diferencia de la junta de expansión soldada que requiere soportes fijos).
7. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal durante 60 minutos; Verifique las soldaduras de los fuelles y las conexiones de las bridas para detectar fugas (más rigurosas que las pruebas de aire de las juntas de expansión de tela ).
8. Calibración final: Pruebe manualmente el movimiento lateral (±50 % de la capacidad nominal) para confirmar que las varillas guía funcionan correctamente; Asegúrese de que ningún objeto externo limite el movimiento del compensador de fuelle metálico .

Escenarios de aplicación

• Líneas de vapor de plantas de energía: Absorbe el movimiento lateral de la expansión térmica en tuberías de vapor de 500 °C (donde las juntas de expansión de tela se derriten y las juntas de expansión soldadas se agrietan debido a la tensión).
• Tuberías de proceso de refinería: Maneja los desplazamientos laterales debido al asentamiento de cimientos en líneas de petróleo crudo/aceite caliente, con el compensador de fuelle metálico superando a la junta de expansión de tubería recta en ambientes de hidrocarburos corrosivos.
• Tuberías de plataformas marinas: Compensa el movimiento del casco (acción de las olas) en las líneas de enfriamiento de agua de mar, con acero inoxidable 316L resistente a la corrosión del agua salada (en comparación con la junta de expansión soldada que se oxida rápidamente).
• Tuberías montadas en puentes: Absorbe el movimiento lateral debido a la deflexión del puente (viento/carga), donde la junta de expansión de tela se rompe y la junta de expansión de tubería recta falla bajo tensión dinámica.
• Líneas de hornos de plantas de cemento: Maneja el desplazamiento lateral en conductos de escape de hornos de alta temperatura (400°C+), reemplazando juntas de expansión soldadas pesadas que requieren reemplazo frecuente debido a la fatiga.

Mantenimiento y vida útil

Este compensador de fuelle metálico ofrece de 15 a 20 años de servicio en condiciones estándar (acero inoxidable 304) o de 10 a 15 años en ambientes corrosivos (316L), en comparación con los 3 a 5 años de la junta de expansión de tela y los 5 a 8 años de la junta de expansión soldada básica. Pasos clave de mantenimiento para estos compensadores de tubería :

• Inspección semestral: revise los cojinetes de la varilla guía en busca de desgaste/lubricación (vuelva a aplicar grasa para alta temperatura cada 2 o 3 años); Inspeccione los fuelles en busca de corrosión/picaduras (crítico para el rendimiento lateral de la junta de expansión de tubería recta ).
• Prueba ultrasónica de 5 años: Verifique el espesor de la pared del fuelle (evita fallas inesperadas en los compensadores de tuberías de alta presión); reemplace los sellos de la varilla guía si tienen fugas (común en instalaciones costeras/mar adentro).
• Reemplazo: Reemplace solo el módulo de fuelle (no toda la unidad) al final de su vida útil (ahorro de costos versus reemplazo completo de la junta de expansión soldada o de la junta de expansión de tela ).
