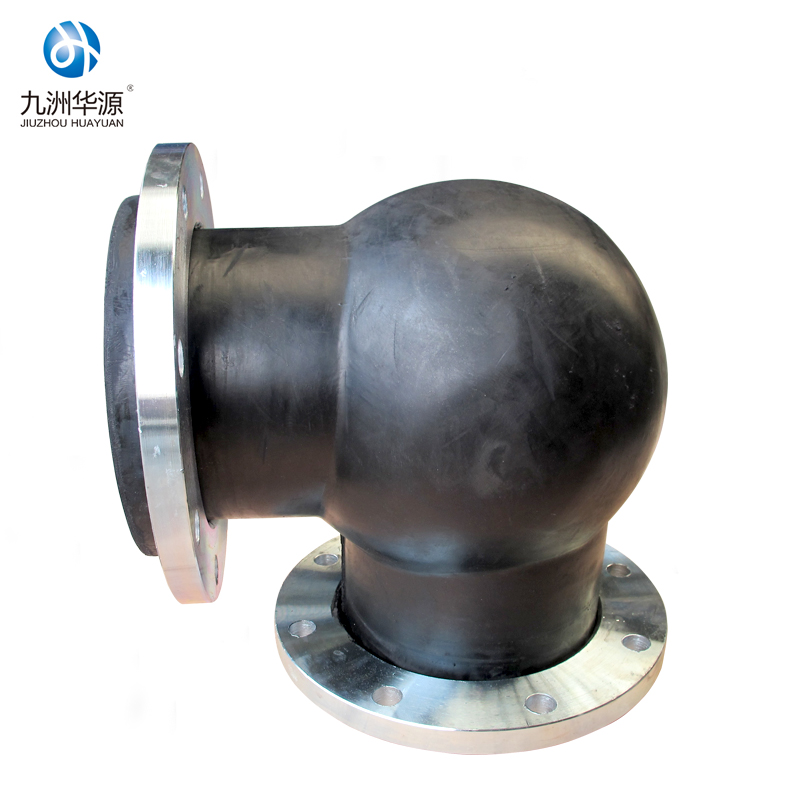

Junta de tubo de goma de codo flexible tipo WTX

Descripción general del producto

La junta de tubería de caucho con codo flexible tipo WTX es un accesorio de tubería flexible especializado de 90 grados diseñado para resolver el problema de la conexión giratoria y el alivio de tensión en sistemas de tuberías industriales. Como conector único de junta de tubería de caucho flexible y junta de expansión de caucho de tipo ángulo, combina la función de giro de un codo y el rendimiento de compensación flexible de una junta de expansión en una estructura integrada. Es ampliamente utilizado en las posiciones de las esquinas de los sistemas de tuberías de equipos de bombas de agua industriales , especialmente adecuado para la conexión de cambio de dirección de bombas de agua centrífugas y tuberías de salida de bombas de aguas residuales industriales .

Este producto resuelve perfectamente el problema común en la industria donde los codos comunes no pueden absorber vibraciones y desplazamientos, mientras que la instalación de juntas de expansión y codos separados es complicada y ocupa demasiado espacio. Puede adaptarse al diseño de tuberías de esquina en salas de bombas, salas de equipos y espacios estrechos, y absorber eficazmente la expansión y contracción térmica de las tuberías, la desviación de la instalación y la vibración mecánica, asegurando el funcionamiento estable y confiable del sistema de tuberías.

Especificaciones técnicas

Esta junta de tubería de caucho con codo flexible está disponible en una gama completa de calibres nominales desde DN40 hasta DN1000, lo que satisface las necesidades de conexión giratoria de diversas tuberías industriales. Admite múltiples configuraciones de grados de presión, incluidas PN10, PN16 y PN25, y se adapta completamente a las presiones de trabajo del suministro de agua municipal, el agua circulante industrial y el sistema de tratamiento de aguas residuales. La interfaz de brida cumple con los principales estándares internacionales como ANSI, DIN, JIS y GB, lo que permite un acoplamiento perfecto con accesorios de tubería estándar globales.

El cuerpo principal está hecho de material de caucho reforzado de alta elasticidad, compuesto con tejido de cordón de poliéster multicapa de alta resistencia mediante moldeo de vulcanización integral, con buena resistencia a la presión y a la fatiga. El medio aplicable incluye agua limpia, agua de circulación industrial, aguas residuales, agua de mar y líquidos corrosivos débiles, con un rango de temperatura de trabajo de -10 °C a 85 °C. La estructura integrada de 90 grados es adecuada para diseños de instalación de esquina de bombas de agua horizontales y verticales , y se puede colocar libremente en salas de bombas, zanjas de tuberías y tuberías aéreas exteriores.

Características y ventajas del producto

• Función integrada de giro y compensación: reemplace dos accesorios separados de codo y junta de expansión, simplificando la estructura de la tubería y ahorrando espacio y costos de instalación.
• Aislamiento eficiente de vibraciones y reducción de ruido: actúa como un aislador de vibraciones de tuberías profesional, debilitando la transmisión de vibraciones entre el cuerpo de la bomba y la tubería de esquina, protegiendo los accesorios de la tubería y extendiendo la vida útil de todo el sistema.
• Excelente resistencia a la corrosión: hecha de una fórmula de caucho especial, es una junta de caucho resistente a la corrosión confiable, que resiste la erosión de aguas residuales, agua de mar y medios químicos débiles, sin envejecer ni agrietarse después de un uso prolongado.
• Conexión de brida estándar: la estructura de brida procesada con precisión actúa como un conector de tubería de caucho con brida estable, que es conveniente para la instalación y desmontaje, con buen rendimiento de sellado y sin fugas bajo presión nominal.
• Compensación de desplazamiento multidireccional: puede soportar estiramiento y compresión axial, desplazamiento lateral y deflexión angular, adaptándose a la deformación térmica de la tubería y la desviación de la instalación en la esquina.
• Vida útil duradera: el proceso de refuerzo de vulcanización integral evita el desgomado en capas y la vida útil es mucho más larga que la de las juntas de goma ordinarias, lo que reduce el mantenimiento posterior y la frecuencia de reemplazo.

Pasos de instalación

1. Realice una inspección completa de la apariencia antes de la instalación, verifique si el cuerpo de caucho tiene grietas, orificios de aire o daños y confirme que el tamaño de la brida y el grado de presión coincidan con los requisitos de diseño de la tubería.
2. Limpie la cara del extremo de la brida de la tubería y la interfaz de la bomba, elimine el óxido, los sedimentos y los desechos para garantizar una superficie de sellado plana y limpia, evitando peligros ocultos de fugas.
3. Alinee la junta del tubo de caucho del codo flexible con la línea central de la tubería, mantenga la junta en un estado natural, no la estire, comprima ni tuerza con fuerza durante la instalación de alineación.
4. Penetre los pernos de alta resistencia en secuencia, atornille las tuercas manualmente para el posicionamiento preliminar y asegúrese de que los orificios de los pernos estén alineados sin una instalación de dislocación forzada.
5. Adopte un método de apriete de nivelación simétrica diagonal para bloquear los pernos de manera uniforme, controlar la tensión uniforme de la superficie de sellado de la brida y evitar que la concentración de presión local cause daños al caucho.
6. Verifique la rectitud general de la tubería y la junta después de apretar los pernos, asegúrese de que no haya deformación anormal del cuerpo de goma y reserve suficiente margen de desplazamiento para una expansión térmica posterior.
7. Primero lleve a cabo una prueba de presión de agua a baja presión, aumente lentamente la presión y manténgala durante un período de tiempo, observe la brida y el cuerpo de goma para detectar filtraciones, goteos y fugas antes de ponerlo en funcionamiento formal.

Escenarios de aplicación

• Estación de bombeo de refuerzo de suministro de agua municipal: combinada con bombas de agua centrífugas para girar y conectar tuberías, absorber vibraciones y compensar la expansión térmica en salas de bombas estrechas.
• Sistema de tratamiento de aguas residuales: Se utiliza para la conexión de esquina de bombas y tuberías de aguas residuales industriales , adaptándose a la corrosión del medio de aguas residuales y reduciendo el ruido de operación del equipo.
• Sistema de circulación de agua en fábricas industriales: Aplicado a la esquina de tuberías de agua de circulación cerradas en talleres de fabricación, estabilizando el funcionamiento de las tuberías y reduciendo los costos de mantenimiento.
• Sistema HVAC para edificios comerciales: instalado en la esquina de las tuberías que conectan la bomba de la enfriadora y la caldera, adecuado para espacios estrechos de distribución de salas de equipos mecánicos.
• Tubería de agua de refrigeración de la planta de energía: se adapta al diseño dual de la bomba de agua horizontal y la bomba de agua vertical , lo que garantiza un funcionamiento seguro y estable de las esquinas del sistema de agua de refrigeración.
• Tuberías de plataformas marinas y marinas: resisten la corrosión del agua de mar, compensan la inquietud del casco y el desplazamiento de las tuberías en las esquinas, adecuadas para condiciones de trabajo marinas duras.

Beneficios para los clientes

• Reduzca los gastos de mantenimiento a largo plazo: amortigua eficazmente la vibración de las tuberías y bombas en las esquinas, reduciendo la probabilidad de fractura de la tubería, fugas en las bridas y fallos por daños en los accesorios.
• Mejore la confiabilidad del sistema: el rendimiento duradero y a prueba de fugas de la junta garantiza que el sistema de tuberías de esquina funcione sin tiempos de inactividad inesperados, manteniendo la producción o el suministro de agua funcionando sin problemas.
• Ahorre espacio de instalación: el diseño integrado de 90 grados se adapta a espacios estrechos de salas de bombas y a diseños de esquinas de zanjas de tuberías, eliminando la necesidad de modificar el diseño original de las tuberías a gran escala.
• Gran compatibilidad: admite bridas multiestándar y adaptación de múltiples medios, un producto satisface las necesidades de múltiples condiciones de trabajo, lo que simplifica las especificaciones del modelo de adquisición.
• Amplíe el ciclo de servicio del equipo: reduzca el impacto de las vibraciones en bombas, válvulas e instrumentos en las esquinas, retrase el envejecimiento del equipo y reduzca la frecuencia de renovación del equipo.

Certificaciones y cumplimiento

La junta de tubería de caucho con codo flexible tipo WTX se fabrica en estricta conformidad con los estándares internacionales de gestión de calidad industrial, adoptando procedimientos estandarizados de producción y control de calidad. El producto ha pasado la certificación estándar del sistema de calidad ISO 9001 y cumple con los requisitos de especificaciones relacionados con el acceso al mercado de la CE, cumpliendo con las regulaciones de restricción de materiales de protección ambiental. Todas las materias primas y productos terminados se muestrean y prueban en lotes para garantizar un rendimiento físico estable, indicadores de resistencia a la presión y resistencia a la corrosión, cumpliendo con los estándares de aceptación unificados de adquisiciones de ingeniería industrial global.

Opciones de personalización

Admite servicios de personalización personalizados de acuerdo con las necesidades reales del proyecto, incluida la personalización de calibres no estándar, actualizaciones personalizadas de grados de presión y personalización de conmutación de estándares de bridas como ANSI, DIN, JIS. Se pueden personalizar fórmulas especiales de materiales de caucho para altas temperaturas, corrosión fuerte, medios aceitosos y condiciones de trabajo especiales. El espesor de la brida, la posición del orificio del perno y la longitud total también se pueden ajustar según el espacio de instalación de la tubería para adaptarse perfectamente a los requisitos de uso y construcción en el sitio.

Proceso de producción y control de calidad

Todo el proceso de producción sigue un flujo de proceso estandarizado: primero se examinan y prueban el caucho crudo y el tejido de cordón de alta calidad, luego se dosifican y se mezclan en un ambiente cerrado; se adopta moldeo por vulcanización de molde integral de precisión para garantizar una estructura uniforme y sin burbujas internas; después del moldeo, se llevan a cabo la inspección dimensional, la evaluación de la apariencia y la prueba de resistencia de la unión en capas; los productos terminados se someten a una prueba de sellado de presión hidráulica al 100 % para eliminar los peligros ocultos de fugas de presión; finalmente, se ensamblan los accesorios de las bridas y el producto terminado se vuelve a inspeccionar antes del empaque y la entrega, con un control estricto de cada eslabón para garantizar la estabilidad y consistencia del producto.
