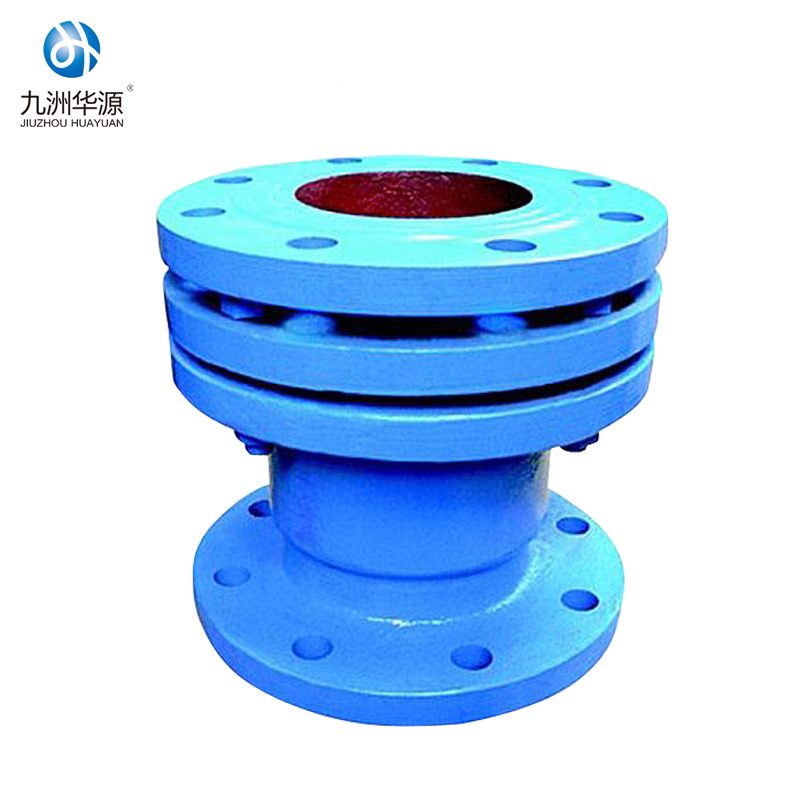

Junta de expansión de tubería de manga tipo SSQ

Junta de expansión de tubería de manga tipo SSQ

Descripción general del producto

La junta de expansión para tubería de manga tipo SSQ es un componente industrial económico y fácil de instalar diseñado para sistemas de tuberías de uso general de presión baja a media donde se requiere una compensación básica de expansión térmica. Como junta de expansión de tuberías rentable y junta telescópica simple para tuberías , presenta un diseño básico de manga dentro de manga (sin bridas) que permite un movimiento axial libre, lo que la convierte en una alternativa económica a las juntas de expansión de doble brida con bridas o a las juntas de expansión de tuberías limitadas para aplicaciones a pequeña escala. A diferencia de las complejas juntas de expansión de doble brida , este compensador de tuberías prioriza la eficiencia de costos al tiempo que conserva las capacidades de compensación del núcleo, y las versiones personalizables de juntas de expansión de acero inoxidable amplían aún más su aplicabilidad en ambientes ligeramente corrosivos, llenando el espacio entre las juntas telescópicas de tuberías de nivel básico y las juntas de expansión de doble brida de alta resistencia.

Funciona como un compensador de tuberías básico pero confiable, esta junta de expansión para tuberías absorbe la expansión térmica axial (±50 mm para tamaños estándar), el desplazamiento lateral (±5 mm) y una deflexión angular menor (hasta 3°) en sistemas de tuberías de baja presión, protegiendo las tuberías del agrietamiento inducido por tensión y reduciendo la transmisión de vibraciones a los equipos de bombas de agua industriales conectados. Para aplicaciones que involucran medios levemente corrosivos (por ejemplo, agua de lluvia, agua del grifo con bajo contenido de cloruro o agua de enfriamiento industrial), ofrecemos juntas de expansión de acero inoxidable personalizadas (grado 304) que brindan una mejor resistencia a la corrosión que los modelos estándar de acero al carbono de juntas de expansión para tuberías y juntas telescópicas para tuberías , superando el doble de vida útil de los compensadores básicos de tuberías de acero al carbono en dichos entornos.

Es la opción ideal para instalaciones de equipos de bombas de agua industriales pequeñas, incluidas unidades de mini bombas de agua centrífugas en edificios residenciales, pequeños sistemas de bombas de aguas residuales industriales en el tratamiento de aguas residuales rurales e instalaciones de bombas de agua horizontales y verticales en pequeños talleres y sistemas de riego agrícola. Su diseño totalmente soldado y sin bridas (o roscado para tamaños pequeños) lo hace entre un 50% y un 70% más asequible que las juntas de expansión de doble brida , y al mismo tiempo satisface las necesidades básicas de compensación de los sistemas de tuberías de baja presión como un práctico compensador de tuberías y una junta telescópica de tuberías , una ventaja clave sobre las juntas de expansión de acero inoxidable más caras diseñadas para escenarios de alta presión.

A diferencia de las juntas de expansión con bridas de doble brida , la junta de expansión para tuberías modelo SSQ está diseñada para instalación permanente (soldada o roscada) y es ideal para proyectos con presupuestos ajustados o tramos de tuberías no críticos (p. ej., líneas auxiliares, sistemas de drenaje o tuberías temporales). El manguito de esta junta telescópica para tuberías está hecho de acero al carbono estirado con precisión (o acero inoxidable para juntas de expansión de acero inoxidable ) con una superficie interna lisa para minimizar la resistencia al flujo, y el sello utiliza una junta tórica de caucho de nitrilo (NBR) para una protección confiable contra fugas en sistemas a base de agua conectados a equipos de bombas de agua industriales, como bombas de agua centrífugas , bombas de aguas residuales industriales , bombas de agua horizontales y bombas de agua verticales , lo que garantiza un rendimiento constante como compensador de tuberías incluso en entornos industriales ligeros.

Especificaciones técnicas

Esta junta de expansión para tuberías de tubería de manguito está disponible en un rango de tamaño compacto de DN20 a DN600, y cubre tuberías de baja presión de tamaño micro a mediano. Admite una clasificación de presión estándar de PN10 (con PN16 disponible para los modelos DN20-DN100), lo que lo hace adecuado para aplicaciones residenciales, comerciales y de industria ligera (presión máxima de trabajo 1,0 MPa/145 PSI) junto con equipos de bombas de agua industriales como bombas de agua centrífugas y bombas de aguas residuales industriales : una gama versátil que complementa tanto las juntas telescópicas de tuberías pequeñas como los compensadores de tuberías de nivel básico.

El material estándar del cuerpo de esta junta telescópica para tuberías es acero al carbono Q215 (acero con bajo contenido de carbono) con una capa de aceite que previene la oxidación para aplicaciones en interiores (o galvanizado en caliente para uso en exteriores). Nuestras juntas de expansión de acero inoxidable utilizan acero inoxidable 304 para el manguito y los componentes internos, con una temperatura máxima de trabajo de 100 °C (212 °F) para las versiones de juntas de expansión de acero inoxidable (frente a 80 °C para los compensadores de tuberías de acero al carbono). El rango de recorrido axial varía según el tamaño: los modelos DN20-DN50 ofrecen un recorrido de ±30 mm, DN65-DN200 brindan ±40 mm y DN250-DN600 admiten ±50 mm, suficiente para acomodar la expansión térmica en tramos de tuberías de hasta 50 metros de longitud para sistemas de bombas de agua horizontales y verticales , superando a las juntas de expansión básicas de doble brida en rentabilidad para estos casos de uso.

Para tamaños DN20-DN50, esta junta de expansión para tuberías está disponible con extremos roscados NPT/BSP (para una fácil instalación en tuberías pequeñas conectadas a una mini bomba de agua centrífuga ), mientras que los modelos DN65-DN600 cuentan con extremos soldados a tope (para una integración permanente con tuberías más grandes en sistemas de bombas de aguas residuales industriales ). El sello interno utiliza una junta tórica de NBR (dureza Shore 70±5) para aplicaciones de agua y aceite, con juntas tóricas de EPDM disponibles como opción para agua caliente (hasta 100 °C) o fluidos químicos suaves en versiones de juntas de expansión de acero inoxidable de juntas telescópicas para tuberías , lo que garantiza la compatibilidad con diversos medios como un compensador confiable de tuberías .

Características principales y ventajas

• Costo ultrabajo: entre un 50% y un 70% más asequible que las juntas de expansión de doble brida o las juntas de expansión limitadas para tuberías , lo que lo hace ideal para proyectos de tuberías no críticas y con presupuesto limitado combinados con pequeños equipos de bombas de agua industriales , un beneficio clave sobre las juntas de expansión de acero inoxidable de primera calidad y las juntas telescópicas de tuberías de alta resistencia.
• Diseño de funda simple: la construcción sin bridas reduce la complejidad de la instalación y los requisitos de espacio, actuando como una junta de expansión compacta para tuberías pequeñas y espacios reducidos en instalaciones de bombas de agua horizontales y verticales ; es más flexible que las juntas de expansión de doble brida más voluminosas como compensador de tuberías .
• Rendimiento de compensación básica: actúa como un compensador confiable de tuberías para desplazamientos axiales, laterales menores y angulares, satisfaciendo las necesidades de sistemas residenciales/comerciales de baja presión con bomba de agua centrífuga o bomba de aguas residuales industriales , brindando la funcionalidad principal de las juntas telescópicas de tuberías a una fracción del costo de las juntas de expansión de acero inoxidable .
• Opciones resistentes a la corrosión: juntas de expansión de acero inoxidable personalizadas (grado 304) para medios levemente corrosivos, que extienden la vida útil en aplicaciones de agua del grifo/agua de lluvia al doble en comparación con las juntas telescópicas de tuberías de acero al carbono: una mejora rentable con respecto a las juntas de expansión de tuberías estándar y las juntas de expansión básicas de doble brida en ambientes corrosivos.
• Rendimiento de flujo suave: el manguito estirado con precisión con una superficie interna lisa (Ra ≤1,6 μm) minimiza la resistencia al flujo, ideal para suministro/drenaje de agua como junta telescópica de tuberías en sistemas de equipos de bombas de agua industriales , superando a los compensadores de tuberías de acabado rugoso y a las juntas de expansión de doble brida de nivel básico.
• Fácil instalación: los extremos roscados (DN20-DN50) permiten la instalación sin herramientas en tuberías pequeñas conectadas a una mini bomba de agua centrífuga ; Los extremos soldados (DN65-DN600) brindan una integración permanente y a prueba de fugas con tuberías más grandes en sistemas de bombas de aguas residuales industriales para juntas de expansión de tuberías, más fáciles de instalar que las juntas de expansión atornilladas de doble brida y las juntas de expansión de acero inoxidable .
• Bajo mantenimiento: el diseño simple sin piezas móviles (aparte del manguito) reduce las necesidades de mantenimiento; es ideal para tramos de tuberías remotos o de difícil acceso de compensadores de tuberías combinados con una bomba de agua vertical o una bomba de agua horizontal , que requieren mucho menos mantenimiento que las complejas juntas telescópicas de tuberías y las juntas de expansión de doble brida .

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal, el material ( juntas de expansión de acero al carbono o acero inoxidable ) y el tipo de sello (NBR/EPDM) coincidan con las especificaciones del proyecto; verifique si hay daños en el manguito o las roscas (si corresponde) de esta junta de expansión de tuberías para equipos de bombas de agua industriales , fundamental para evitar fallas en comparación con juntas de expansión de doble brida o juntas telescópicas de tuberías mal instaladas.
2. Preparación de la superficie (modelos roscados): Limpie las roscas de las tuberías (elimine la cinta/los residuos) y aplique sellador de roscas (cinta de PTFE para agua, sellador para roscas para aceite) para evitar fugas en las juntas telescópicas de las tuberías conectadas a la bomba de agua centrífuga : un paso más sencillo que el reemplazo de juntas para juntas de expansión de doble brida y juntas de expansión de acero inoxidable .
3. Preparación de la superficie (modelos soldados): bisele el extremo de la tubería (ángulo de bisel de 30° ± 5°) y limpie el área de soldadura (elimine el óxido/grasa) para garantizar una soldadura de penetración completa para los compensadores de tuberías en sistemas de bombas de aguas residuales industriales , esencial para el rendimiento a largo plazo de las juntas de expansión de tuberías frente a las juntas de expansión de doble brida mal soldadas.
4. Instalación (roscada): Atornille la junta de expansión de la tubería en el extremo de la tubería con la mano, luego apriete con una llave (par de apriete: 20-40 N·m para DN20-DN32, 40-60 N·m para DN40-DN50) para evitar apretar demasiado (lo que daña el sello) para instalaciones de mini bombas de agua horizontales , más rápido que ensamblar juntas de expansión de acero inoxidable o juntas de expansión de doble brida .
5. Instalación (soldada): Alinee la junta telescópica de la tubería con la tubería (desalineación máxima ≤3 mm/m) y suelde usando SMAW (E6013 para acero al carbono, ER308 para juntas de expansión de acero inoxidable ); Evite soldar el sello con calor (envuélvalo con un paño húmedo si es necesario) para sistemas de bombas de agua verticales , protegiendo la integridad del compensador de la tubería frente a juntas de expansión de doble brida dañadas por el calor.
6. Instalación de soporte: Instale soportes de tubería simples a 1-1,5 metros del compensador de tubería para evitar la carga de peso en el manguito (crítico para instalaciones verticales de bombas de agua ); use soportes deslizantes para permitir el movimiento axial de la junta de expansión de la tubería : una configuración de soporte más simple que la requerida para juntas de expansión pesadas de doble brida y juntas de expansión de acero inoxidable .
7. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal (PN10: 1,5 MPa) durante 15 minutos; verifique si hay fugas en las roscas/soldaduras y el sello del manguito de esta junta telescópica de tubería combinada con una bomba de aguas residuales industriales : una prueba estándar para todas las juntas de expansión de tuberías, incluidas las juntas de expansión de doble brida y las juntas de expansión de acero inoxidable .
8. Verificación final: Verifique manualmente que el manguito se mueva libremente a lo largo de la dirección axial (sin ataduras); asegúrese de que ningún objeto externo restrinja el movimiento como junta de expansión de tuberías para bombas de agua centrífugas y sistemas de bombas de agua horizontales , lo que confirma la funcionalidad del compensador de tuberías frente a juntas telescópicas de tuberías atascadas o juntas de expansión de doble brida desalineadas.
