Junta de expansión de límite de manga suelta de doble brida VSSJA

Junta de expansión de límite de manga suelta de doble brida VSSJA

Descripción general del producto

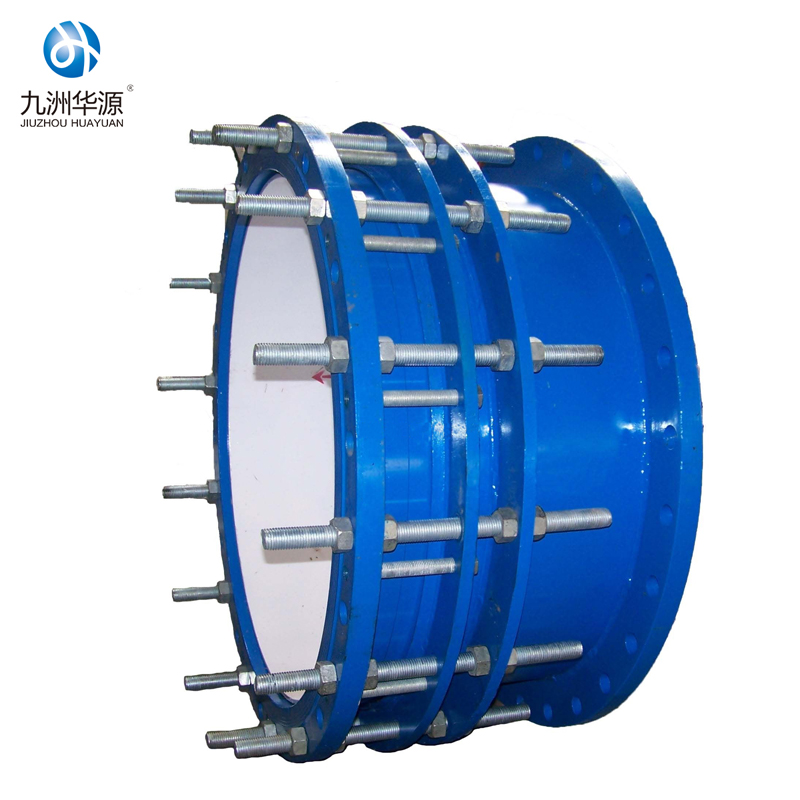

La junta de expansión de límite de manga suelta de doble brida VSSJA-2 (B2F) es un componente industrial de servicio pesado diseñado para sistemas de tuberías de alta presión a gran escala donde el movimiento axial controlado y la seguridad son críticos. Como junta de expansión de tuberías de primera calidad y junta telescópica robusta para tuberías , presenta un diseño completo de doble brida combinado con varillas de límite integradas (4-8 varillas por junta, según el tamaño) que controlan con precisión el recorrido axial y evitan la sobreextensión o el colapso, abordando una limitación clave de las juntas de expansión de doble brida no limitadas.

Funciona como un compensador de tuberías de alta precisión y absorbe la expansión térmica axial (±100 mm para tamaños estándar), el desplazamiento lateral (±15 mm) y la deflexión angular (hasta 8°) en tuberías de larga distancia, protegiendo bombas, válvulas y soportes de tuberías contra tensiones excesivas y daños mecánicos. Para entornos corrosivos (p. ej., plantas químicas, ingeniería marina o tratamiento de aguas residuales), ofrecemos juntas de expansión de acero inoxidable totalmente personalizadas (grado 304/316/316L) que ofrecen una resistencia superior a la corrosión y oxidación química en comparación con los modelos estándar de acero al carbono.

Es la opción preferida para instalaciones de equipos de bombas de agua industriales a gran escala, incluidos sistemas de bombas de agua centrífugas de alta capacidad en plantas de suministro de agua municipales, unidades de bombas de aguas residuales industriales de servicio pesado en grandes instalaciones de tratamiento de aguas residuales y sistemas de bombas de agua horizontales y verticales en plantas de energía y acerías. Su construcción rígida de doble brida y su diseño de varilla límite lo hacen adecuado para sistemas de tuberías con presiones operativas de hasta PN25, superando con creces la capacidad de las juntas de expansión de tuberías estándar no limitadas.

A diferencia de las juntas de expansión de manga suelta básicas, las varillas de límite del modelo VSSJA-2 (B2F) están precalibradas al recorrido axial máximo permitido (personalizable de ±50 mm a ±150 mm), lo que garantiza que la junta funcione dentro de parámetros seguros incluso durante fluctuaciones extremas de temperatura o aumentos repentinos de presión del sistema. El diseño de funda suelta, mecanizado con una tolerancia de ±0,05 mm, garantiza un movimiento telescópico suave y sin fricción, mientras que la conexión de doble brida proporciona una interfaz segura y a prueba de fugas con tuberías, bombas y válvulas bridadas.

Especificaciones técnicas

Esta junta de expansión de límite de doble brida está disponible en un rango de tamaños de alta resistencia desde DN50 a DN2000, y cubre tuberías industriales de mediana y gran escala. Admite presiones nominales de PN10, PN16 y PN25, con modelos PN25 reforzados con placas de brida más gruesas (de 20 a 30 mm de espesor frente a 12 a 18 mm para PN10/16) y varillas de límite de alta resistencia (acero de aleación de grado 8,8 o 10,9).

El material estándar del cuerpo es acero al carbono Q345 (acero de baja aleación y alta resistencia) con un revestimiento epoxi (≥120 μm de espesor) para protección anticorrosión en entornos industriales. Nuestras juntas de expansión de acero inoxidable utilizan acero inoxidable 304, 316 o 316L para todos los componentes estructurales (brida, manguito, varillas limitadoras), con una temperatura máxima de trabajo de 200 °C (392 °F) para las versiones 316L (frente a 150 °C para el acero al carbono). El rango de recorrido axial es personalizable: los modelos DN50-DN200 ofrecen ±50 mm a ±80 mm, DN250-DN800 brindan ±80 mm a ±120 mm y DN900-DN2000 admiten ±100 mm a ±150 mm, suficiente para acomodar la expansión térmica en tramos de tuberías de hasta 200 metros de longitud.

Las dimensiones de las bridas cumplen con los estándares internacionales (ANSI B16.5 Clase 150/300, DIN EN 1092-1 PN10/16/25, JIS B2220 y GB/T 9119), lo que garantiza la compatibilidad con equipos industriales globales. Las tuercas de la varilla de límite están bloqueadas con tuercas dobles o arandelas de seguridad para evitar que se aflojen debido a la vibración, y el sello del manguito utiliza una junta compuesta de PTFE + grafito multicapa para un rendimiento de sellado a alta temperatura y alta presión.

Características principales y ventajas

• Control de límite de precisión: las varillas de límite de aleación de acero integradas evitan la sobreextensión/colapso, lo que la convierte en la junta de expansión de tuberías más segura para sistemas de alta presión a gran escala (elimina el 90 % de los riesgos de falla de las juntas debido al movimiento excesivo).
• Diseño de doble brida de alta resistencia: Las bridas reforzadas y los pernos de alta resistencia lo convierten en una opción sólida entre las juntas de expansión de doble brida , que soportan presiones de hasta PN25 y tamaños de tubería de hasta DN2000.
• Rendimiento de compensación superior: actúa como un compensador de tubería de alta eficiencia para desplazamiento axial, lateral y angular, reduciendo la tensión de la tubería hasta en un 70 % en tramos de tubería de larga distancia.
• Opciones resistentes a la corrosión: juntas de expansión de acero inoxidable personalizadas (304/316/316L) para aplicaciones químicas, marinas y de aguas residuales, con una vida útil de 3 a 4 veces más larga que el acero al carbono en ambientes corrosivos.
• Movimiento telescópico suave: el manguito suelto mecanizado con precisión (tolerancia de ±0,05 mm) garantiza un movimiento axial sin fricción como una junta telescópica de tubería , incluso bajo altas presiones y fluctuaciones de temperatura.
• Sellado a prueba de fugas: Los sellos compuestos de PTFE + grafito multicapa brindan una protección confiable contra fugas de agua, vapor, aceite y productos químicos suaves, con cero fugas bajo presión nominal (probado a 1,5 veces la presión nominal durante 60 minutos).
• Rango de recorrido personalizable: las varillas de límite se pueden precalibrar según requisitos de recorrido axial específicos (±50 mm a ±150 mm), adaptándose a las características únicas de expansión térmica de la tubería.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal, el material ( juntas de expansión de acero al carbono o acero inoxidable ) y el recorrido límite preestablecido de la varilla coincidan con las especificaciones del proyecto; verifique si hay daños en las bridas, las varillas de límite o los sellos.
2. Preparación de la brida: Limpie todas las caras de la brida (elimine el óxido, la grasa y los residuos) e inspeccione las juntas (use juntas de PTFE reforzadas con metal para PN25, caucho sin asbesto para PN10/16) en busca de defectos.
3. Alineación: Coloque la junta entre los dos extremos/equipos de tubería bridados; asegúrese de que la junta esté centrada, que el eje de la tubería esté recto (desalineación máxima ≤1 mm/m) y que las varillas de límite estén orientadas hacia afuera (para facilitar el ajuste).
4. Conexión de brida: Inserte pernos (grado 8.8 para PN10/16, grado 10.9 para PN25) a través de los orificios de la brida y apriete las tuercas a mano; asegúrese de que los pernos estén espaciados uniformemente y que las varillas de límite no estén restringidas por soportes de tubería.
5. Par de apriete: Apriete los pernos de la brida uniformemente en un patrón entrecruzado al par recomendado (PN10: 80-120 N·m, PN16: 120-180 N·m, PN25: 180-250 N·m) para evitar una presión desigual en la junta.
6. Ajuste de la varilla de límite: Confirme que las tuercas de la varilla de límite estén configuradas en el rango de recorrido precalibrado (marcado en la junta); Contratuercas con arandelas de seguridad o compuesto bloqueador de roscas para evitar que se aflojen por vibración.
7. Instalación de soporte: Instale soportes de tubería de alta resistencia a 2-3 metros de la junta (crítico para aplicaciones de tamaños grandes/PN25); utilice soportes deslizantes para permitir el movimiento axial y soportes fijos para anclar el sistema (siga las pautas de ASME B31.3).
8. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal durante 60 minutos; verifique si hay fugas en bridas, sellos de manguito y casquillos de varilla de límite (para juntas de expansión de acero inoxidable , use agua desionizada para evitar la contaminación por cloruro).
9. Verificación final: Verifique manualmente el movimiento del manguito dentro del rango límite de la varilla (sin ataduras); Confirme que todas las tuercas estén bloqueadas y que la unión esté libre de interferencias externas.

Escenarios de aplicación

• Plantas municipales de suministro de agua: combinadas con grandes sistemas de bombas de agua centrífugas en tuberías de transmisión de agua de larga distancia, donde el movimiento axial controlado evita el pandeo de las tuberías.
• Grandes instalaciones de tratamiento de aguas residuales: integradas con unidades de bombas de aguas residuales industriales de alta resistencia; Las versiones de juntas de expansión de acero inoxidable son obligatorias para aguas residuales corrosivas con alto contenido de cloruro/sulfuro.
• Plantas de generación de energía: Se utilizan en sistemas de agua de refrigeración y agua de alimentación de calderas conectados a unidades de bomba de agua horizontal y bomba de agua vertical , manejando alta presión (PN25) y fluctuaciones de temperatura.
• Plantas siderúrgicas y químicas: instaladas en tuberías de proceso para agua de refrigeración, agua cruda y fluidos químicos suaves, donde el control de límites evita daños en las juntas debido a la expansión térmica de tuberías de gran diámetro.
• Ingeniería marina y costa afuera: Se utiliza en sistemas de tuberías de plataformas marinas y de suministro de agua de puertos (únicamente juntas de expansión de acero inoxidable 316L) para resistir la corrosión del agua salada y la vibración inducida por las olas.

Mantenimiento y vida útil

En condiciones de operación estándar (agua limpia, PN10/16, 0-120°C), la junta de expansión para tuberías VSSJA-2 (B2F) tiene una vida útil de 10 a 15 años para los modelos de acero al carbono y de 15 a 20 años para las juntas de expansión de acero inoxidable . El mantenimiento de rutina incluye:

• Inspección semestral de las tuercas de las varillas de límite (verificar si están aflojadas) y los pernos de las bridas (volver a apretar si es necesario); reemplace las arandelas de seguridad si están dañadas.
• Limpieza anual de la superficie interna del manguito (para agua sucia/fluidos de proceso) para eliminar sedimentos y evitar que la junta telescópica de la tubería se atasque.
• Reemplazo del sello del manguito cada 7-8 años (o 5-6 años para medios corrosivos) para mantener un rendimiento a prueba de fugas como compensador de tuberías .
• Para juntas de expansión de acero inoxidable , inspección anual para detectar corrosión por picaduras (especialmente en ambientes con cloruro) y tratamiento de pasivación si es necesario.
• Cada 5 años, verifique el rango de recorrido de la varilla límite (usando un calibrador) y vuelva a calibrarlo si es necesario para garantizar un funcionamiento seguro.
