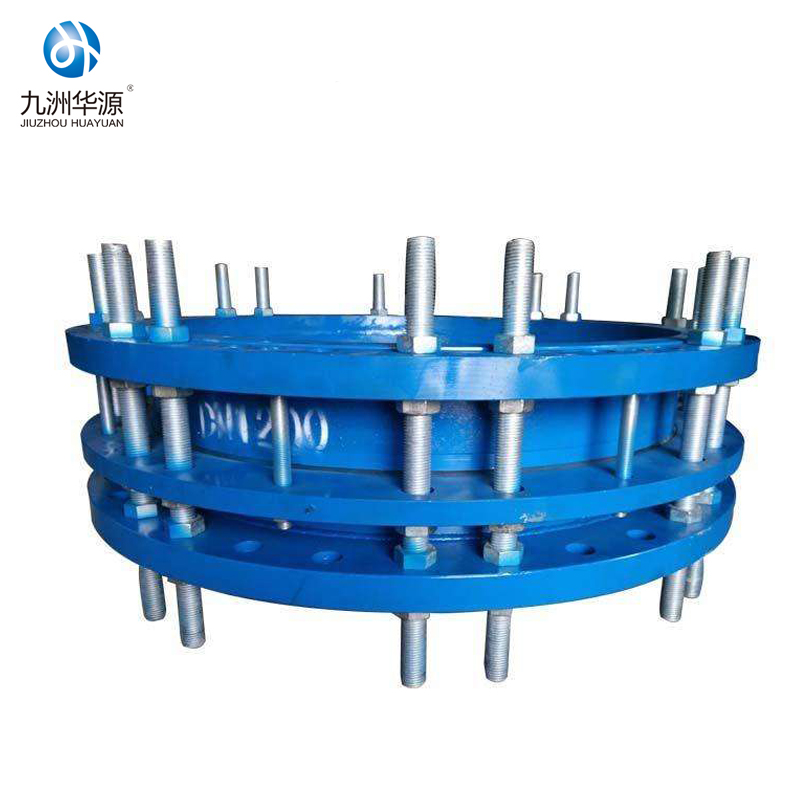

Junta de transferencia de fuerza de manga suelta de doble brida VSSJAF

Junta de transferencia de fuerza de manga suelta de doble brida VSSJAF

Descripción general del producto

La junta de transferencia de fuerza de manga suelta de doble brida VSSJAF (C2F) es un componente industrial de alto rendimiento diseñado para abordar la transmisión de fuerza de empuje axial en sistemas de tuberías de presión media a alta, al tiempo que proporciona una compensación de expansión térmica confiable. Como junta de expansión de tubería robusta y junta telescópica de tubería de servicio pesado, presenta un diseño completo de doble brida integrado con un mecanismo de transferencia de fuerza (que consta de tirantes de alta resistencia y tuercas de seguridad) que redirige las fuerzas de empuje axial de bombas, válvulas y picos de presión al sistema de soporte de tubería, eliminando el riesgo de daños al equipo que afecta a las juntas de expansión de doble brida estándar sin capacidades de transferencia de fuerza.

Funciona como un compensador de tuberías de doble propósito, absorbe la expansión térmica axial (±80 mm para tamaños estándar), el desplazamiento lateral (±12 mm) y la deflexión angular (hasta 7°) en sistemas de tuberías industriales, mientras transfiere hasta 500 kN de fuerza de empuje axial, lo que lo convierte en un componente crítico para instalaciones de bombas de agua de alta presión y recorridos de tuberías de larga distancia. Para aplicaciones que involucran medios corrosivos (p. ej., aguas residuales industriales, agua de procesos químicos o suministro de aguas costeras), ofrecemos juntas de expansión de acero inoxidable totalmente personalizadas (grado 304/316) que ofrecen una resistencia a la corrosión y un rendimiento de transferencia de fuerza superiores en comparación con los modelos estándar de acero al carbono.

Es la opción preferida para instalaciones de equipos de bombas de agua industriales de mediana a gran escala, incluidos sistemas de bombas de agua centrífugas de capacidad media en plantas de tratamiento de agua municipales, unidades de bombas de aguas residuales industriales de servicio pesado en instalaciones de aguas residuales urbanas y sistemas de bombas de agua horizontales y verticales en plantas petroquímicas, de energía y de fabricación. Su construcción rígida de doble brida y sus tirantes de transferencia de fuerza lo hacen adecuado para presiones de operación de hasta PN25, cerrando la brecha de rendimiento entre las juntas de expansión de tuberías básicas y las juntas de transferencia de fuerza desmontables de servicio pesado (VSSJAFC).

A diferencia de las juntas de expansión de doble brida estándar, los tirantes de transferencia de fuerza del modelo VSSJAF (C2F) están calibrados con precisión para mantener el rango de recorrido axial de la junta mientras absorben las fuerzas de empuje, lo que garantiza que la manga pueda moverse libremente para compensar la expansión térmica, pero el empuje de la presión del sistema no se transmite al equipo conectado. El diseño de funda suelta, mecanizado con una tolerancia de ±0,06 mm, garantiza un movimiento telescópico suave y sin fricción, mientras que la conexión de doble brida proporciona una interfaz segura y a prueba de fugas con tuberías, bombas y válvulas bridadas en todos los estándares industriales globales.

Especificaciones técnicas

Esta junta de transferencia de fuerza de doble brida está disponible en una amplia gama de tamaños, desde DN50 a DN1600, y cubre tuberías industriales de mediana y gran escala. Admite presiones nominales de PN10, PN16 y PN25, con modelos PN25 reforzados con placas de brida más gruesas (de 18 a 25 mm de espesor frente a 12 a 18 mm para PN10/16) y tirantes de alta resistencia (acero de aleación de grado 8.8, con grado 10.9 disponible como actualización).

El material estándar del cuerpo es acero al carbono Q345 (acero de baja aleación y alta resistencia) con un revestimiento epoxi anticorrosión (≥100 μm de espesor) para protección en entornos industriales. Nuestras juntas de expansión de acero inoxidable utilizan acero inoxidable 304 o 316 para todos los componentes estructurales (brida, manguito, tirantes), con una temperatura máxima de trabajo de 180 °C (356 °F) para las versiones de acero inoxidable 316 (frente a 150 °C para el acero al carbono). El rango de recorrido axial se puede personalizar según el tamaño: los modelos DN50-DN200 ofrecen ±50 mm a ±65 mm, DN250-DN800 brindan ±65 mm a ±80 mm y DN900-DN1600 admiten ±80 mm a ±100 mm, suficiente para acomodar la expansión térmica en tramos de tuberías de hasta 150 metros de longitud.

Las dimensiones de las bridas cumplen con los estándares internacionales (ANSI B16.5 Clase 150/300, DIN EN 1092-1 PN10/16/25, JIS B2220 y GB/T 9119), lo que garantiza una compatibilidad perfecta con equipos de bombas y válvulas globales. Los tirantes de transferencia de fuerza están equipados con contratuercas dobles y arandelas antivibración para evitar que se aflojen bajo la vibración continua del sistema, y ​​el sello del manguito utiliza una junta compuesta multicapa de grafito + PTFE para un rendimiento de sellado a alta temperatura y alta presión (cero fugas probadas a 1,5 veces la presión nominal durante 45 minutos).

Características principales y ventajas

• Diseño de doble propósito: combina la compensación de expansión térmica (como una junta de expansión de tubería ) con la transferencia de fuerza de empuje axial, protegiendo las bombas/válvulas contra daños mientras absorbe la tensión del sistema, a diferencia de las juntas de expansión de doble brida estándar.
• Transferencia de fuerza de alta resistencia: los tirantes de aleación de acero de alta resistencia transfieren hasta 500 kN de fuerza de empuje axial a los soportes de tuberías, eliminando el 100 % de la transmisión de empuje al equipo conectado (crítico para equipos de bombas de agua industriales de alta presión).
• Construcción robusta de doble brida: Las bridas reforzadas y los pernos de alto torque lo convierten en una opción confiable entre las juntas de expansión de doble brida , que soportan presiones de hasta PN25 y tamaños de tubería de hasta DN1600.
• Rendimiento de compensación superior: actúa como un compensador de tubería de alta eficiencia para desplazamiento axial, lateral y angular, reduciendo la tensión de la tubería hasta en un 60% en tramos de tubería de longitud media.
• Opciones resistentes a la corrosión: juntas de expansión de acero inoxidable personalizadas (304/316) para aplicaciones químicas, de aguas residuales y costeras, con una vida útil de 2 a 3 veces más larga que el acero al carbono en ambientes corrosivos.
• Movimiento telescópico de precisión: el manguito suelto mecanizado (tolerancia de ±0,06 mm) garantiza un movimiento axial sin fricción como una junta telescópica de tubería , incluso bajo altas presiones y fluctuaciones de temperatura.
• Sellado a prueba de fugas: Los sellos compuestos de grafito multicapa + PTFE brindan una protección confiable contra fugas de agua, vapor, aceite y productos químicos suaves, con una vida útil de 7 a 9 años en condiciones de funcionamiento estándar.
• Fácil instalación y ajuste: Los tirantes preensamblados permiten el ajuste in situ del rango de recorrido axial (dentro de los límites de fábrica), adaptándose a las características únicas de expansión térmica de la tubería sin herramientas especializadas.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal, el material ( juntas de expansión de acero al carbono o acero inoxidable ) y la configuración del tirante coincidan con las especificaciones del proyecto; verifique si hay daños en las bridas, tirantes o sellos (reemplace cualquier componente defectuoso antes de la instalación).
2. Preparación de la brida: Limpie todas las caras de la brida para eliminar óxido, grasa, residuos o material de junta viejo; Inspeccione la junta (use juntas de PTFE reforzadas con metal para PN25, caucho sin asbesto para PN10/16) para detectar cortes, grietas o deformaciones.
3. Alineación: Coloque la junta entre los dos extremos/equipos de tubería bridados; asegúrese de que la junta esté centrada, que el eje de la tubería esté recto (desalineación máxima ≤1,5 ​​mm/m) y que los tirantes estén orientados hacia afuera (para facilitar el ajuste y la inspección).
4. Conexión de brida: Inserte pernos de alta resistencia (grado 8.8 para PN10/16, grado 10.9 para PN25) a través de los orificios de la brida y apriete las tuercas a mano para mantener la junta en su lugar; asegúrese de que los pernos estén espaciados uniformemente y que los tirantes no estén restringidos por soportes de tubería u otros componentes.
5. Apriete de torsión: Apriete los pernos de brida uniformemente en un patrón entrecruzado según los valores de torsión recomendados (PN10: 70-110 N·m, PN16: 110-170 N·m, PN25: 170-230 N·m) para evitar una presión desigual en la junta (use una llave dinamométrica calibrada para mayor precisión).
6. Calibración de la barra de dirección: Confirme que las contratuercas de la barra de dirección estén configuradas en el rango de recorrido axial precalibrado (marcado en la placa de identificación de la junta); contratuercas con compuesto bloqueador de roscas (Loctite 243) para evitar que se aflojen por vibración (crítico para instalaciones de bombas de agua horizontales y verticales con alta vibración).
7. Instalación de soporte: Instale soportes de tubería de alta resistencia a 2-2,5 metros de la junta (siga las pautas ASME B31.3); use soportes deslizantes para permitir el movimiento axial de la tubería y soportes fijos para anclar el sistema (garantiza que los tirantes puedan transferir empuje a los soportes, no al equipo).
8. Prueba de presión: realice una prueba de presión hidrostática a 1,5 veces la presión nominal durante 45 minutos; Para juntas de expansión de acero inoxidable , use agua desionizada (evite la contaminación por cloruro) y verifique si hay fugas en las bridas, los sellos de las mangas y los casquillos de los tirantes.
9. Verificación final: Verifique manualmente el movimiento del manguito dentro del rango del tirante (sin ataduras ni resistencia); Confirme que todas las tuercas estén aseguradas, que los tirantes estén rectos y que la unión esté libre de interferencias externas (p. ej., aislamiento de tuberías, soportes).

Escenarios de aplicación

• Plantas de tratamiento de agua municipales: combinadas con sistemas de bombas de agua centrífugas de capacidad media en tuberías de transmisión de agua, donde la transferencia de fuerza de empuje protege los sellos y cojinetes de la bomba contra fallas prematuras ( juntas de expansión de doble brida para líneas de refuerzo de alta presión).
• Instalaciones de aguas residuales urbanas: integradas con unidades de bombeo de aguas residuales industriales de servicio pesado en las líneas principales de descarga; Las versiones de juntas de dilatación de acero inoxidable son obligatorias para aguas residuales corrosivas con alto contenido orgánico o niveles de cloruro.
• Plantas petroquímicas y de fabricación: Se utiliza en sistemas de agua de refrigeración y agua de proceso conectados a unidades de bomba de agua horizontal y vertical , manejando presión media (PN16/25) y fluctuaciones de temperatura (hasta 150 °C para modelos de acero al carbono).
• Generación de energía (plantas pequeñas y medianas): instalado en sistemas de tuberías de agua de alimentación de calderas y torres de enfriamiento, donde la transferencia de fuerza protege los costosos equipos de bombeo y el rendimiento del compensador de tuberías absorbe la expansión térmica de las tuberías de acero.
• Sistemas de suministro de agua costeros: Se utilizan en tuberías de transmisión de agua para ciudades costeras (únicamente juntas de expansión de acero inoxidable 316) para resistir la corrosión por niebla de agua salada y transferir fuerzas de empuje desde estaciones de bombeo de alta presión.

Mantenimiento y vida útil

En condiciones de funcionamiento estándar (agua limpia, PN10/16, 0-120°C), la junta de expansión para tuberías VSSJAF (C2F) tiene una vida útil de 10 a 12 años para los modelos de acero al carbono y de 14 a 18 años para las juntas de expansión de acero inoxidable . El mantenimiento proactivo garantiza el máximo rendimiento y longevidad, incluyendo:

• Inspección semestral: Verifique que las tuercas de la barra de dirección no estén aflojadas (vuelva a apretarlas si es necesario), inspeccione los pernos de la brida en busca de corrosión o daños y verifique el movimiento del manguito (asegúrese de que no se atasque debido a sedimentos o acumulación de sarro).
• Mantenimiento anual: Limpie la superficie interna del manguito (para aplicaciones de agua sucia/fluido de proceso) usando un cepillo de cerdas suaves y un detergente suave para eliminar los sedimentos, algo fundamental para mantener un movimiento suave de la junta telescópica de la tubería .
• Reemplazo del sello: Reemplace el sello del manguito cada 6 a 7 años (o 4 a 5 años para medios corrosivos) para mantener un rendimiento a prueba de fugas como compensador de tubería (use juntas OEM para un ajuste y sellado óptimos).
