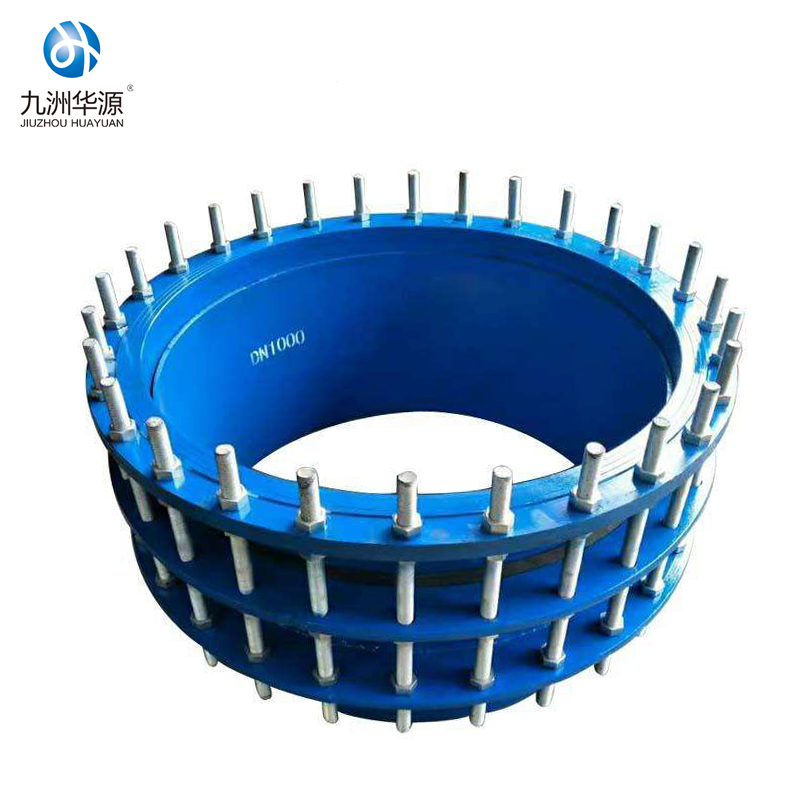

Junta de transferencia de fuerza de doble brida desmontable tipo VSSJAFC

Junta de transferencia de fuerza de doble brida desmontable tipo VSSJAFC (CC2F)

Descripción general del producto

La junta de transferencia de fuerza de doble brida desmontable tipo VSSJAFC (CC2F) es un accesorio industrial de alta resistencia diseñado para sistemas de tuberías de alta presión. Como junta de expansión robusta para tuberías y junta telescópica para tuberías de alto rendimiento, presenta un diseño de doble brida desmontable con varillas de transferencia de fuerza incorporadas, lo que le permite absorber la expansión térmica y transferir fuerzas de empuje axial, protegiendo las bombas y los equipos contra daños. Este modelo actúa como un compensador de tuberías altamente eficiente que elimina la transmisión de fuerzas de empuje de sistemas de alta presión y es una de las juntas de expansión de doble brida más confiables para aplicaciones de alta presión. También admite la personalización en juntas de expansión de acero inoxidable para ambientes corrosivos, lo que lo hace ideal para usar con equipos de bombas de agua industriales de alta potencia, incluidos sistemas de bombas de agua centrífugas a gran escala, instalaciones de bombas de aguas residuales industriales de servicio pesado y sistemas de bombas de agua horizontales y verticales .

Los equipos de adquisiciones internacionales suelen seleccionar este modelo para proyectos de alta presión donde la transmisión de fuerzas de empuje es una preocupación importante. En los sistemas de alta presión, la presión del fluido crea una gran fuerza de empuje axial, que puede dañar bombas, válvulas y otros equipos si no se absorbe. Las varillas de transferencia de fuerza en esta junta absorben esta fuerza de empuje, transfiriéndola a los soportes de la tubería en lugar del equipo, lo que protege el equipo de daños y extiende su vida útil. El diseño desmontable también permite un fácil desmontaje y mantenimiento, lo que significa que puede limpiar o reparar la junta sin cortar la tubería, lo que reduce el tiempo de inactividad y los costos de mantenimiento.

Esta junta está diseñada para soportar las condiciones industriales más exigentes: puede absorber un desplazamiento axial de hasta ±200 mm, un desplazamiento lateral de hasta ±15 mm y una deflexión angular de hasta 10°, lo que es suficiente para soportar la expansión térmica de tuberías grandes y de larga distancia. La empaquetadura del casquillo está hecha de grafito de alta calidad, lo que proporciona un sello a prueba de fugas incluso bajo fluctuaciones de presión y cambios de temperatura, y se puede ajustar o reemplazar fácilmente cuando sea necesario. Ya sea que esté trabajando en una planta de energía, una gran planta de tratamiento de aguas residuales o una línea de proceso industrial de alta presión, esta junta brinda la protección y confiabilidad que necesita para mantener su sistema funcionando sin problemas.

Especificaciones técnicas

Esta junta de transferencia de fuerza de doble brida desmontable está disponible en una amplia gama de tamaños nominales de tubería, que abarcan de DN50 a DN2000 para adaptarse a líneas de proceso de pequeño diámetro y tuberías principales de gran escala. Admite presiones nominales de PN10, PN16, PN25 y PN40, lo que es adecuado para todo, desde líneas de agua municipales estándar hasta sistemas de procesos industriales de alta presión. La interfaz de doble brida cumple con los estándares ANSI, DIN, JIS y GB, lo que garantiza una integración perfecta con los sistemas de tuberías globales.

El cuerpo principal de la junta está fabricado con acero al carbono de alta calidad con un revestimiento epoxi anticorrosión, que proporciona una excelente resistencia al óxido y la corrosión. Para aplicaciones más corrosivas, ofrecemos versiones personalizadas de juntas de expansión de acero inoxidable , fabricadas con acero inoxidable 304 o 316, que pueden resistir los efectos del agua de mar, productos químicos fuertes y otros medios corrosivos. El rango de recorrido axial de la junta varía desde ±50 mm para tamaños pequeños hasta ±200 mm para tamaños más grandes, lo que es suficiente para soportar la expansión térmica de tuberías grandes y de larga distancia. El rango de temperatura de trabajo es de -20 °C a 150 °C, lo que lo hace adecuado para su uso en condiciones climáticas frías y cálidas, y es compatible con instalaciones de bombas de agua horizontales y verticales .

Características y ventajas del producto

• Diseño de transferencia de fuerza: las varillas de transferencia de fuerza incorporadas absorben las fuerzas de empuje axial, evitando daños a las bombas, válvulas y equipos, lo cual es una característica crítica para las juntas de expansión de tuberías de alta presión.
• Movimiento axial controlado: las varillas también limitan la sobreextensión y el colapso, lo que garantiza que la junta funcione dentro de parámetros seguros, lo que la convierte en una junta telescópica de tubería confiable para sistemas de alta presión.
• Brida doble desmontable: El diseño desmontable permite un fácil desmontaje y mantenimiento sin cortar la tubería, lo que reduce el tiempo de inactividad y los costos de mantenimiento, lo que la convierte en una de las juntas de expansión de doble brida más prácticas.
• Rendimiento de alta presión: la construcción metálica robusta soporta presiones de trabajo de hasta 40 bar, que es mucho más alta que las juntas de expansión estándar, lo que la hace ideal para sistemas industriales de alta presión.
• Sello de casquillo a prueba de fugas: El casquillo y el empaque mecanizados con precisión proporcionan una conexión segura y a prueba de fugas incluso bajo fluctuaciones de presión, lo que garantiza un rendimiento a largo plazo como compensador de tuberías .
• Materiales personalizables: Ofrecemos versiones personalizadas de juntas de expansión de acero inoxidable para ambientes corrosivos, lo que garantiza un rendimiento a largo plazo en condiciones difíciles.

Pasos de instalación

1. Inspeccione minuciosamente la junta para detectar daños, defectos o corrosión antes de la instalación. Asegúrese de que el tamaño, la presión nominal y el estándar de brida coincidan con los requisitos de su sistema de tuberías.
2. Limpie las caras de las bridas de los extremos de la tubería para eliminar la suciedad, el óxido y los residuos, asegurándose de que estén correctamente alineadas y paralelas entre sí.
3. Alinee la junta con el sistema de tuberías, asegurándose de que esté instalada en la orientación correcta (la flecha de dirección del flujo debe apuntar aguas abajo).
4. Inserte los pernos a través de los orificios de la brida y apriete las tuercas manualmente para mantener la junta en su lugar, asegurándose de que las varillas de transferencia de fuerza estén colocadas correctamente.
5. Apriete los pernos uniformemente en un patrón entrecruzado, trabajando desde lados opuestos de la brida para distribuir la presión de manera uniforme, siguiendo los ajustes de torsión recomendados.
6. Ajuste las varillas de transferencia de fuerza al rango de recorrido axial deseado, asegurándose de que estén aseguradas adecuadamente para absorber las fuerzas de empuje y evitar una extensión excesiva.
7. Instale soportes de tubería adecuados para garantizar que el peso de la tubería no descanse sobre la junta, especialmente para instalaciones verticales de bombas de agua .
8. Realice una prueba de presión hidrostática a 1,5 veces la presión nominal para verificar si hay fugas antes de poner el sistema en pleno funcionamiento.

Escenarios de aplicación

• Sistemas de bombas de agua de alta presión: Se utilizan en estaciones de refuerzo de suministro de agua municipal, combinados con unidades de bombas de agua centrífugas de alta potencia para absorber la expansión térmica y transferir fuerzas de empuje.
• Plantas de tratamiento de aguas residuales: integradas en sistemas de tratamiento de aguas residuales a gran escala, combinadas con unidades de bombas de aguas residuales industriales de alta resistencia, con juntas de expansión de acero inoxidable opcionales para ambientes corrosivos.
• Instalaciones de generación de energía: Se utiliza en sistemas de agua de refrigeración para centrales eléctricas, absorbiendo la expansión térmica y transfiriendo fuerzas de empuje, protegiendo bombas y válvulas de daños.
• Tuberías de procesos industriales: utilizadas en líneas de procesos de alta presión para plantas químicas y de fabricación, proporcionando alivio de tensión como compensador de tuberías y junta telescópica de tuberías .
