Descripción general del producto

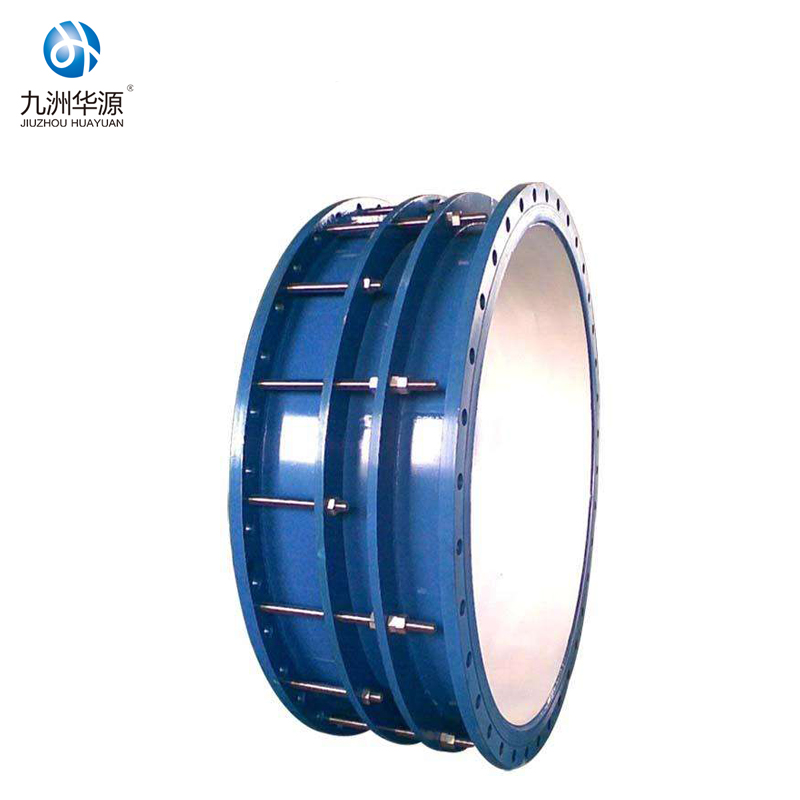

La junta de expansión de límite de manga suelta de brida única VSSJA-1 (BF) es un componente industrial compacto y centrado en la seguridad diseñado para sistemas de tuberías de conexión mixta donde el movimiento axial controlado es esencial. Como junta de expansión de tuberías de alta confiabilidad y junta telescópica de precisión para tuberías , combina una conexión de brida única (para conexión de equipos) con un extremo de manguito soldado (para integración de tuberías) y varillas de límite integradas (2-4 varillas por junta) que evitan la sobreextensión o el colapso, abordando los espacios de seguridad de las juntas de expansión de tuberías de brida única no limitadas.

Al funcionar como un compensador de tuberías versátil, absorbe la expansión térmica axial (±60 mm para tamaños estándar), el desplazamiento lateral (±8 mm) y la deflexión angular (hasta 5°) en sistemas de tuberías de media presión, protegiendo las bombas, válvulas y tuberías conectadas contra tensiones excesivas y fallas mecánicas. Para aplicaciones que involucran medios corrosivos (por ejemplo, aguas residuales industriales, suministro de aguas costeras o productos químicos ligeros), ofrecemos juntas de expansión de acero inoxidable personalizadas (grado 304/316) que brindan una resistencia a la corrosión superior en comparación con los modelos estándar de acero al carbono.

Se utiliza ampliamente con equipos de bombas de agua industriales de tamaño pequeño a mediano, incluidas unidades de bombas de agua centrífugas de tamaño mediano en edificios comerciales, sistemas compactos de bombas de aguas residuales industriales en plantas de tratamiento de aguas residuales de vecindarios e instalaciones de bombas de agua horizontales y verticales en instalaciones de procesamiento de alimentos y de fabricación ligera. Su diseño híbrido de brida única + varilla de límite lo convierte en una alternativa más segura a las juntas de expansión básicas de una sola brida, mientras permanece entre un 25 y un 40 % más compactas que las juntas de expansión limitadas de doble brida .

A diferencia de las juntas de expansión de brida única no limitadas, las varillas de límite del modelo VSSJA-1 (BF) están calibradas de fábrica al recorrido axial máximo permitido (personalizable de ±30 mm a ±80 mm), lo que garantiza que la junta funcione dentro de parámetros seguros incluso durante picos repentinos de temperatura o cambios de presión del sistema. El diseño de manga suelta, mecanizado con una tolerancia de ±0,08 mm, garantiza un movimiento telescópico suave, mientras que la brida única proporciona una conexión segura y a prueba de fugas a bombas, válvulas u otros equipos bridados.

Especificaciones técnicas

Esta junta de expansión de límite de brida única está disponible en un rango de tamaño compacto de DN40 a DN800, y cubre tuberías industriales y comerciales de tamaño pequeño a mediano. Admite presiones nominales de PN10 y PN16, y los modelos PN16 cuentan con placas de brida más gruesas (de 15 a 20 mm de espesor frente a 10 a 15 mm para PN10) y varillas de límite de alta resistencia (acero de aleación de grado 8,8).

El material estándar del cuerpo es acero al carbono Q235 con un revestimiento anticorrosión galvanizado en caliente (≥85μm de espesor) para protección contra la oxidación en ambientes exteriores/húmedos. Nuestras juntas de expansión de acero inoxidable utilizan acero inoxidable 304 o 316 para todos los componentes estructurales (brida, manguito, varillas de límite), con una temperatura de trabajo máxima de 150 °C (302 °F) para las versiones de acero inoxidable 316 (frente a 120 °C para el acero al carbono). El rango de recorrido axial varía según el tamaño: los modelos DN40-DN100 ofrecen ±30 mm a ±50 mm, DN125-DN300 brindan ±50 mm a ±65 mm y DN350-DN800 admiten ±60 mm a ±80 mm, suficiente para acomodar la expansión térmica en tramos de tuberías de hasta 100 metros de longitud.

Las dimensiones de las bridas cumplen con los estándares internacionales (ANSI B16.5 Clase 150, DIN EN 1092-1 PN10/16, JIS B2220 y GB/T 9119), lo que garantiza la compatibilidad con equipos de bombas/válvulas globales. Las tuercas de la varilla de límite están aseguradas con contratuercas de inserción de nailon para evitar que se aflojen por vibración, y el sello del manguito utiliza una junta de EPDM de alta calidad para una excelente resistencia al agua, el aceite y los productos químicos suaves.

Características principales y ventajas

• Control de límite integrado: las varillas de límite de acero aleado evitan la sobreextensión/colapso, lo que la convierte en la junta de expansión de tuberías más segura para sistemas de conexión mixta (reduce el riesgo de falla de la junta en un 85 % en comparación con los modelos no limitados).
• Diseño híbrido de brida única: combina la facilidad de conexión del equipo (extremo de brida) con la integración permanente de la tubería (extremo soldado), entre un 25 y un 40 % más compacto que las juntas de expansión de doble brida limitadas.
• Rendimiento de compensación versátil: Actúa como un compensador confiable de tuberías para desplazamiento axial, lateral y angular, protegiendo bombas/válvulas del estrés térmico/mecánico en sistemas comerciales/industriales ligeros.
• Opciones resistentes a la corrosión: juntas de expansión de acero inoxidable personalizadas (304/316) para medios corrosivos, que extienden la vida útil entre 2 y 3 veces en aplicaciones de aguas residuales, aguas costeras y productos químicos ligeros.
• Movimiento telescópico de precisión: el manguito suelto mecanizado (tolerancia de ±0,08 mm) garantiza un movimiento axial sin fricción como una junta telescópica de tubería , incluso después de años de funcionamiento continuo.
• Sellado a prueba de fugas: Los sellos EPDM de alta calidad brindan protección confiable contra fugas de agua, aceite y productos químicos neutros, con cero fugas bajo presión nominal (probado a 1,5 veces la presión nominal durante 30 minutos).
• Fácil ajuste: el rango de recorrido límite de la varilla se puede ajustar en el campo (dentro de los límites de fábrica) para cumplir con los requisitos específicos de expansión térmica de la tubería, adaptándose a las condiciones del sitio.

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la junta, la presión nominal, el material ( juntas de expansión de acero al carbono o acero inoxidable ) y el recorrido límite preestablecido de la varilla coincidan con las especificaciones del proyecto; verifique si hay daños en las bridas, las varillas de límite o los sellos.
2. Preparación de la superficie: Limpie la cara de la brida (elimine el óxido, la grasa y los residuos) y bisele el extremo del tubo para soldar (ángulo de bisel de 30° ± 5°) para asegurar una soldadura de penetración total en el extremo de la manga.
3. Alineación: Coloque la junta de modo que el extremo de la brida mire hacia el equipo conectado (bomba/válvula) y el extremo del manguito quede alineado con la tubería; asegúrese de que la junta esté centrada (desalineación máxima ≤2 mm/m) y que las varillas de límite sean accesibles para su ajuste.
4. Soldadura: Suelde el extremo del manguito al tubo usando SMAW o GMAW; Utilice consumibles de soldadura que coincidan con el material base (E7018 para acero al carbono, ER308/ER316 para juntas de expansión de acero inoxidable ).
5. Conexión de brida: Instale una junta (caucho sin asbesto para agua, PTFE para productos químicos) entre la brida de la junta y la brida del equipo; Inserte los pernos y apriételos uniformemente en forma de cruz a 45-120 N·m (dependiendo del tamaño).
6. Calibración de la varilla de límite: Confirme que las tuercas de la varilla de límite estén configuradas en el rango de recorrido precalibrado (marcado en la junta); Contratuercas con compuesto bloqueador de roscas para evitar que se aflojen por vibración.
7. Instalación de soporte: Instale soportes de tubería a 1,5-2 metros de la junta para evitar la carga de peso en el manguito (crítico para instalaciones verticales de bombas de agua ); Utilice soportes deslizantes para permitir el movimiento axial.
8. Prueba de presión: realice una prueba hidrostática a 1,5 veces la presión nominal (PN10: 1,5 MPa, PN16: 2,4 MPa) durante 30 minutos; verifique si hay fugas en la soldadura, la brida y el sello del manguito.
9. Verificación final: Verifique manualmente que el manguito se mueva libremente dentro del rango límite de la varilla (sin ataduras); Confirme que todas las tuercas estén bloqueadas y que la unión esté libre de interferencias externas.

Escenarios de aplicación

• Edificios comerciales/industriales: combinados con unidades de bombas de agua centrífugas de tamaño mediano en sistemas HVAC y de suministro de agua, donde el espacio limita las juntas de expansión de doble brida pero la seguridad (control de límites) es fundamental.
• Tratamiento de aguas residuales vecinales: Se utiliza con sistemas compactos de bombas de aguas residuales industriales ; Las versiones de juntas de expansión de acero inoxidable se prefieren para aguas residuales corrosivas con bajo contenido químico.
• Plantas de Procesamiento de Alimentos: Integradas con instalaciones de bombas de agua horizontales y bombas de agua verticales para sistemas de agua limpia/agua de refrigeración, cumpliendo con los requisitos de higiene y seguridad.
• Proyectos de modernización: Ideal para actualizar sistemas de tuberías antiguos donde las tuberías soldadas existentes se conectan a equipos embridados nuevos, combinando seguridad (barras de límite) con flexibilidad de instalación.
• Suministro de agua costera: Se utiliza en pequeños sistemas de bombas de refuerzo de agua en áreas costeras (únicamente juntas de expansión de acero inoxidable 316) para resistir la niebla de agua salada y la corrosión leve.

Mantenimiento y vida útil

En condiciones de operación estándar (agua limpia, PN10/16, 0-80°C), la junta de expansión para tuberías VSSJA-1 (BF) tiene una vida útil de 8 a 10 años para los modelos de acero al carbono y de 12 a 15 años para las juntas de expansión de acero inoxidable . El mantenimiento de rutina incluye:

• Inspección trimestral de las tuercas de las varillas de límite (verificar si están aflojadas) y los pernos de las bridas (volver a apretar si es necesario); reemplace las contratuercas si están dañadas.
• Limpieza anual de la superficie interna del manguito (para aplicaciones con agua sucia) para eliminar sedimentos y evitar que la junta telescópica de la tubería se atasque.
• Reemplazo del sello del manguito cada 5 a 6 años (o 4 a 5 años para medios corrosivos) para mantener un rendimiento a prueba de fugas como compensador de tuberías .
• Para juntas de dilatación de acero inoxidable , inspección anual para detectar corrosión superficial (especialmente en zonas costeras) y retoque con pasta anticorrosión si es necesario.
• Cada 4 años, verifique el rango de recorrido límite de la varilla (usando una regla) y recalibre si es necesario para garantizar una operación segura.
