Junta de expansión de manga suelta tipo casquillo SSJB (AY)

Junta de expansión de manga suelta tipo casquillo SSJB (AY)

Descripción general del producto

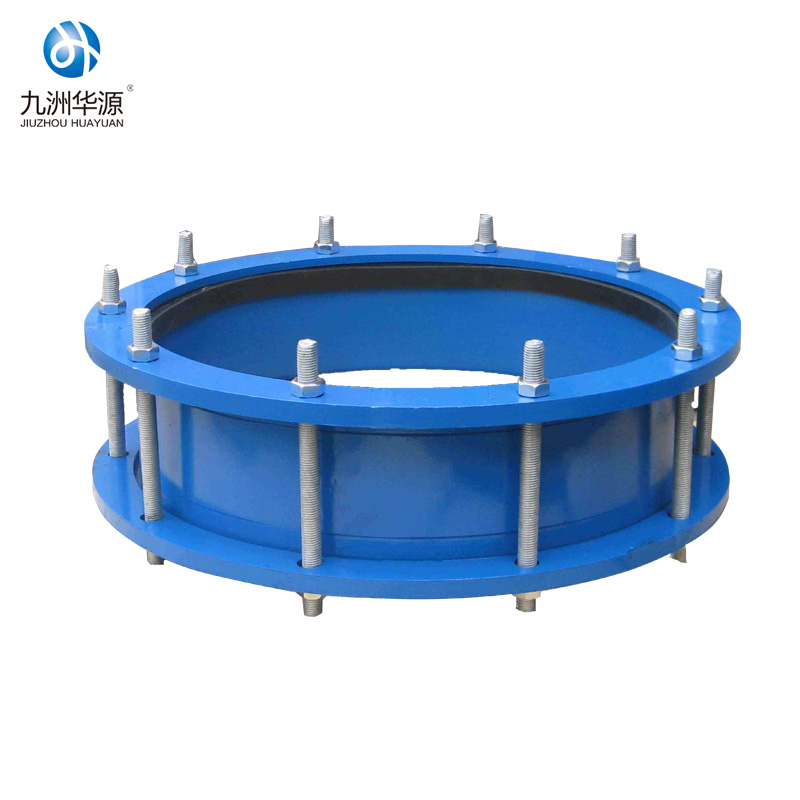

La junta de expansión de manga suelta tipo casquillo SSJB (AY) es un accesorio industrial compacto que ahorra espacio y está diseñado para sistemas de tuberías de tamaño pequeño a mediano. Como junta de expansión de tuberías versátil y junta telescópica de tuberías de fácil mantenimiento, cuenta con una conexión prensaestopas en lugar de bridas completas, lo que la hace ideal para proyectos de modernización y espacios de instalación reducidos. Este modelo actúa como un compensador de tuberías confiable que absorbe la expansión térmica, la contracción y la vibración mecánica, al tiempo que admite la personalización en juntas de expansión de acero inoxidable para ambientes corrosivos. También es compatible con conexiones de brida estándar, lo que la convierte en una alternativa flexible a las tradicionales juntas de expansión de doble brida cuando el espacio es limitado. Se utiliza ampliamente con equipos de bombas de agua industriales , incluidas unidades de bombas de agua centrífugas de pequeña escala, instalaciones compactas de bombas de aguas residuales industriales y sistemas de bombas de agua horizontales y verticales donde las limitaciones de espacio impiden el uso de juntas de expansión con bridas más grandes.

Los equipos de ingeniería internacionales suelen seleccionar este modelo para proyectos en los que no caben las juntas de expansión con bridas tradicionales. La conexión del casquillo permite un ajuste rápido y sin herramientas del empaque del sello, eliminando la necesidad de cortar o reelaborar la tubería durante el mantenimiento. Este diseño también reduce el peso total de la junta, lo que facilita su manejo durante la instalación, especialmente en áreas de trabajo elevadas o confinadas. Ya sea que esté trabajando en un pequeño proyecto de suministro de agua municipal, un sistema HVAC comercial o una línea de proceso industrial compacta, esta junta de expansión proporciona el mismo alivio de tensión confiable que los modelos más grandes, pero en un paquete más pequeño y rentable.

A diferencia de otras juntas de expansión compactas, este modelo mantiene las mismas características de rendimiento principales que sus contrapartes más grandes: puede absorber un desplazamiento axial de hasta ±100 mm, un desplazamiento lateral de hasta ±10 mm y una deflexión angular de hasta 8°, que es más que suficiente para manejar la expansión térmica de la mayoría de las tuberías industriales de tamaño pequeño a mediano. La empaquetadura del casquillo está hecha de grafito o PTFE de alta calidad, lo que garantiza un sello a prueba de fugas incluso bajo fluctuaciones de presión y cambios de temperatura, y se puede ajustar o reemplazar fácilmente sin quitar toda la junta del sistema, lo que reduce el tiempo de inactividad por mantenimiento hasta en un 80 % en comparación con las juntas soldadas tradicionales.

Especificaciones técnicas

Esta junta de expansión de manga suelta tipo casquillo está disponible en una amplia gama de tamaños nominales de tubería, que abarcan de DN25 a DN1200 para adaptarse a líneas de proceso de pequeño diámetro y tuberías principales de mediana escala. Admite presiones nominales de PN10 y PN16, lo que es adecuado para la mayoría de aplicaciones de tuberías de proceso en general, agua de circulación industrial y suministro de agua municipal. La conexión del casquillo está mecanizada con precisión para garantizar un ajuste perfecto con los extremos de tubería estándar y se puede soldar directamente a la tubería para una conexión permanente y segura.

El cuerpo principal de la junta está fabricado con acero al carbono de alta calidad con un revestimiento epóxico anticorrosión, que proporciona una excelente resistencia al óxido y la corrosión en entornos acuáticos y de aguas residuales. Para aplicaciones más corrosivas, ofrecemos versiones personalizadas de juntas de expansión de acero inoxidable , fabricadas con acero inoxidable 304 o 316, que pueden resistir los efectos del agua de mar, productos químicos suaves y otros medios corrosivos. El rango de recorrido axial de la junta varía desde ±30 mm para tamaños pequeños hasta ±100 mm para tamaños más grandes, lo que es suficiente para soportar la expansión térmica de la mayoría de las tuberías industriales pequeñas y medianas. El rango de temperatura de trabajo es de -20 °C a 120 °C, lo que lo hace adecuado para su uso en condiciones climáticas frías y cálidas, y es compatible con instalaciones de bombas de agua horizontales y verticales , siempre que se coloquen soportes de tubería adecuados para evitar que el peso descanse sobre la junta.

Características y ventajas del producto

• Diseño compacto que ahorra espacio: la conexión del prensaestopas elimina la necesidad de bridas grandes y pesadas, lo que reduce el espacio de instalación hasta en un 40 % en comparación con las juntas de expansión de doble brida tradicionales, lo que la hace perfecta para salas de bombas estrechas y espacios confinados.
• Fácil mantenimiento y ajuste: la empaquetadura del prensaestopas se puede ajustar o reemplazar sin quitar la junta del sistema, lo que significa que puede realizar el mantenimiento sin apagar todo el sistema, lo que reduce el tiempo de inactividad y los costos de mantenimiento.
• Alivio eficaz de la tensión: como junta de expansión y compensador de tuberías de alto rendimiento, absorbe eficazmente la expansión térmica, la contracción y la vibración mecánica, protegiendo las tuberías, bombas y válvulas de daños por tensión.
• Resistencia a la corrosión duradera: el acero al carbono estándar con revestimiento epoxi proporciona una excelente resistencia a la corrosión y también ofrecemos juntas de expansión de acero inoxidable personalizadas para entornos más corrosivos, lo que garantiza un rendimiento a largo plazo.
• Solución rentable: El diseño compacto sin bridas grandes hace que esta junta sea una alternativa económica a las juntas de expansión de doble brida , proporcionando el mismo rendimiento a un costo menor.
• Instalación versátil: Puede soldarse directamente a la tubería, lo que lo hace ideal para proyectos de modernización y sistemas de tuberías existentes donde no hay conexiones bridadas disponibles.

Pasos de instalación

1. Inspeccione minuciosamente la junta para detectar daños, defectos o corrosión antes de la instalación. Asegúrese de que el tamaño, la presión nominal y las dimensiones de la tubería coincidan con los requisitos de su sistema de tuberías.
2. Prepare los extremos de las tuberías para soldar, limpiándolos para eliminar óxido, pintura y escombros, y asegurándose de que estén correctamente alineados y paralelos entre sí.
3. Alinee la junta con el sistema de tuberías, asegurándose de que esté instalada en la orientación correcta (la flecha de dirección del flujo debe apuntar aguas abajo).
4. Suelde la unión a los extremos de la tubería utilizando procedimientos de soldadura certificados, asegurando una conexión fuerte y a prueba de fugas y siguiendo todas las precauciones de seguridad para las operaciones de soldadura.
5. Ajuste la empaquetadura del prensaestopas para asegurar un sellado adecuado, apretando los pernos del prensaestopas de manera uniforme para evitar una distribución desigual de la presión, que puede causar fugas o daños al empaque.
6. Instale soportes de tubería adecuados encima y debajo de la junta para evitar que el peso descanse sobre la junta, especialmente para instalaciones verticales de bombas de agua .
7. Realice una prueba de presión hidrostática a 1,5 veces la presión nominal para verificar si hay fugas antes de poner el sistema en pleno funcionamiento, inspeccionando el empaque del prensaestopas y las soldaduras para detectar cualquier signo de fuga.

Escenarios de aplicación

• Proyectos de modernización: Ideal para actualizar sistemas de tuberías existentes donde el espacio es limitado y no se pueden acomodar juntas de expansión de doble brida , como salas de bombas antiguas y pequeñas instalaciones industriales.
• Pequeños sistemas de suministro de agua: Se utilizan en sistemas de suministro de agua de edificios residenciales y comerciales, combinados con pequeñas unidades de bombas de agua centrífugas para absorber la expansión térmica en las tuberías ascendentes.
• Sistemas HVAC: instalados en pequeños sistemas HVAC comerciales para absorber la expansión térmica en redes de tuberías de agua fría y agua caliente, reduciendo la vibración y la tensión en las tuberías.
• Plantas de tratamiento de aguas residuales: utilizadas en sistemas de tratamiento de aguas residuales a pequeña escala, combinadas con unidades de bombas de aguas residuales industriales compactas, con juntas de expansión de acero inoxidable opcionales para entornos de aguas residuales corrosivas.
• Tubería de proceso industrial: Se utiliza en líneas de proceso de baja presión para fluidos no corrosivos, proporcionando un alivio de tensión básico como junta telescópica de tubería y compensador de tubería .

Beneficios para el cliente

• Optimización del espacio: El diseño compacto del casquillo cabe en espacios reducidos donde las juntas de expansión tradicionales de doble brida no pueden, eliminando la necesidad de costosas reconfiguraciones del sistema.
• Reducción del tiempo de inactividad por mantenimiento: la empaquetadura del prensaestopas se puede ajustar o reemplazar sin quitar la junta, lo que reduce el tiempo de mantenimiento de horas a minutos.
• Ahorro de costos: el diseño compacto reduce los costos de material y mano de obra, lo que lo convierte en una alternativa más asequible a las juntas de expansión de tuberías más grandes.
• Larga vida útil: la construcción duradera y el revestimiento resistente a la corrosión garantizan una vida útil de hasta 10 años, lo que reduce los costos de reemplazo.
