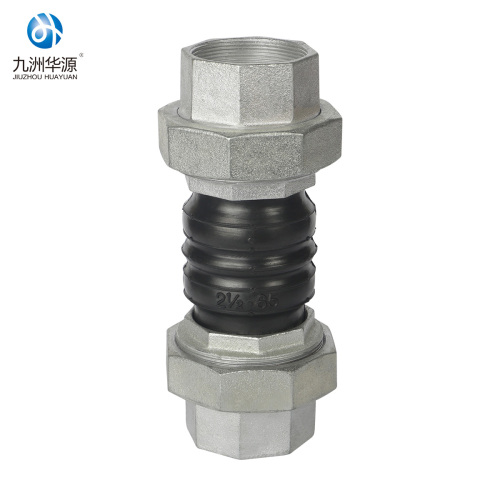

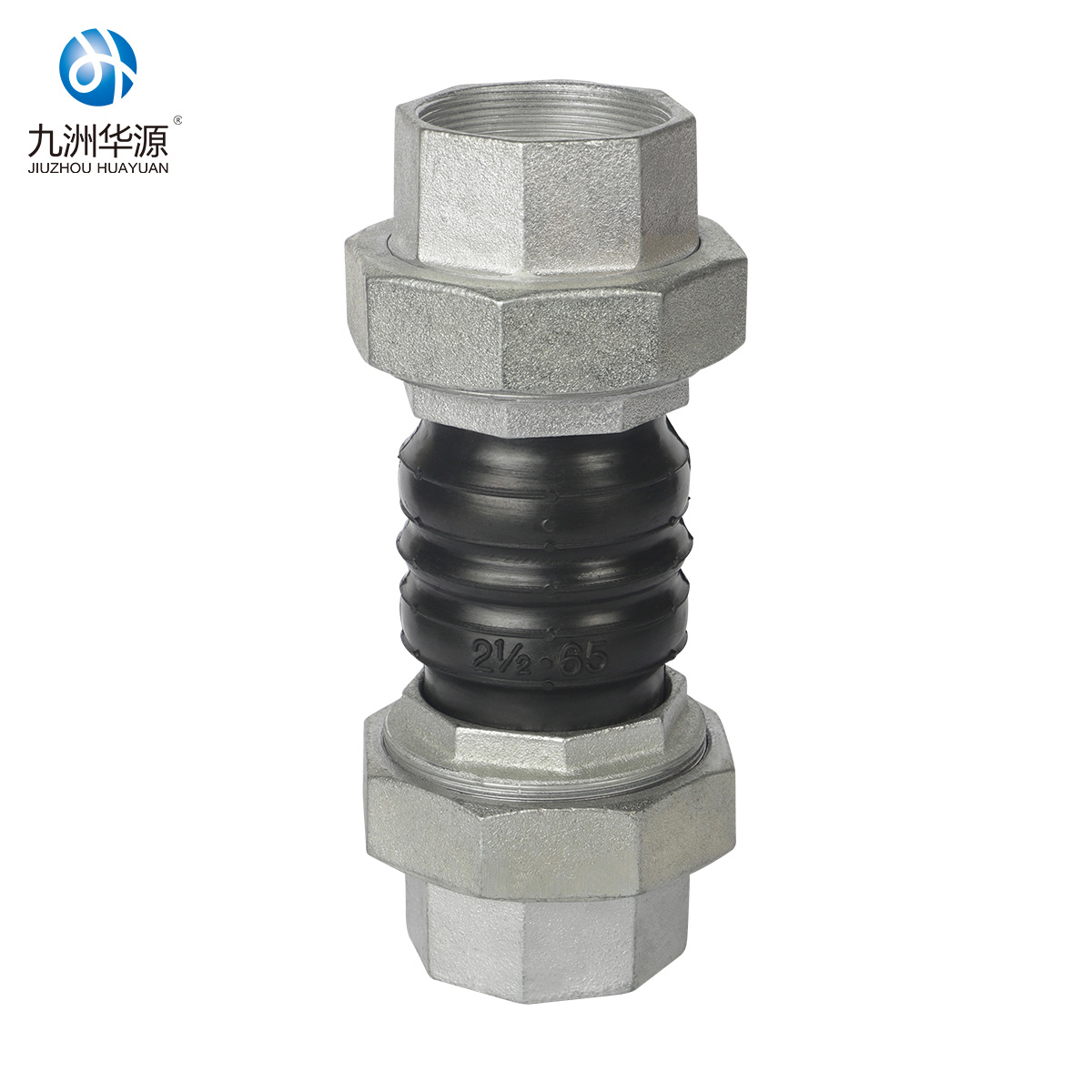

Tipo de conexión de rosca Junta de goma flexible

Descripción general del producto

La junta de goma flexible tipo conexión roscada está diseñada para sistemas de tuberías de diámetro pequeño donde las conexiones de brida no son prácticas. Como conector de junta de tubería de caucho flexible compacto y junta de expansión de caucho , utiliza conexiones roscadas para una instalación rápida y sencilla. Es ideal para usar con pequeños equipos de bombas de agua industriales y líneas de proceso.

Los equipos de adquisiciones internacionales a menudo seleccionan este modelo para proyectos o aplicaciones de pequeña escala donde el espacio es limitado y no es posible soldar o bridar. La conexión roscada permite un montaje y desmontaje rápido, lo que la hace perfecta para sistemas o equipos temporales que requieren mantenimiento frecuente. Ya sea que esté trabajando en un pequeño sistema de refuerzo de agua, un proyecto comercial de HVAC o una línea de proceso de laboratorio, esta junta proporciona la flexibilidad y facilidad de instalación que necesita.

Especificaciones técnicas

Esta junta de goma con conexión roscada está disponible en tamaños nominales pequeños, que cubren de DN15 a DN100 para adaptarse a sistemas de tuberías de pequeño diámetro. Es compatible con tipos de roscas estándar, incluidas BSP, NPT y métricas, lo que garantiza que se pueda integrar perfectamente en su sistema de tuberías existente.

La junta ofrece presiones nominales estándar de hasta PN16, adecuadas para la mayoría de aplicaciones de procesos y agua a pequeña escala. El cuerpo de caucho está construido a partir de un compuesto de caucho duradero reforzado con múltiples capas de tejido de cordón de poliéster de alta resistencia, lo que proporciona buena resistencia a la presión y flexibilidad. Es adecuado para usar con agua, productos químicos suaves y aceite, con un rango de temperatura de trabajo de -10 °C a 85 °C, lo que lo hace adecuado para instalaciones de bombas de agua horizontales pequeñas y bombas de agua verticales .

Características y ventajas del producto

• Instalación roscada rápida: Elimina la necesidad de bridas, soldaduras o herramientas especiales, reduciendo el tiempo de instalación hasta en un 70% en comparación con las uniones de bridas tradicionales. Ideal para proyectos de pequeña escala y trabajos de mantenimiento.
• Diseño compacto que ahorra espacio: su tamaño ultrapequeño lo hace perfecto para espacios reducidos, como interiores de equipos, salas de bombas estrechas y sistemas de tuberías de laboratorio donde no caben juntas bridadas estándar.
• Aislamiento eficaz de vibraciones: actúa como un aislador de vibraciones de precisión en tuberías para bombas y motores pequeños, reduciendo la transmisión de vibraciones hasta en un 80% y protegiendo los equipos delicados contra daños.
• Construcción resistente a la corrosión: el cuerpo de goma y los extremos de la rosca de metal chapado forman una junta de goma resistente a la corrosión confiable que resiste productos químicos suaves, agua y aceite sin degradación.
• Diseño reutilizable: se puede desmontar y reutilizar fácilmente para instalaciones temporales o actualizaciones de equipos, lo que reduce el desperdicio de material y los costos del proyecto.
• Sello a prueba de fugas: El anillo de sellado de goma integrado garantiza una conexión hermética y sin fugas incluso bajo fluctuaciones de presión, eliminando la necesidad de materiales de sellado adicionales.

Pasos de instalación

1. Inspeccione minuciosamente la junta para detectar daños, defectos en la rosca o desgarros de goma antes de la instalación. Asegúrese de que el tipo de rosca coincida con su sistema de tuberías (BSP/NPT/métrico).
2. Limpie las roscas de la tubería para eliminar suciedad, óxido o residuos que puedan afectar el sello. Aplique una pequeña cantidad de sellador de roscas (cinta de PTFE o sellador líquido) a las roscas macho para mejorar la protección contra fugas.
3. Apriete manualmente la junta en la rosca del tubo para asegurar un acoplamiento adecuado sin rosca cruzada. No utilice herramientas para el ajuste inicial para evitar daños a la rosca.
4. Utilice una llave para apretar la junta entre 1/4 y 1/2 vuelta adicional para lograr un sellado seguro. Evite apretar demasiado, lo que puede dañar el cuerpo de goma o dañar las roscas.
5. Asegúrese de que la junta de goma esté en una posición natural y sin tensiones después de la instalación; no gire ni estire la junta para alinear tuberías desalineadas.
6. Realice una prueba de baja presión (50% de la presión de trabajo) para verificar si hay fugas. Aumente gradualmente hasta alcanzar la presión de trabajo máxima e inspeccione la conexión roscada para ver si hay filtraciones.
7. Para instalaciones verticales, asegure la tubería con soportes adecuados para evitar que el peso descanse sobre la junta de goma, lo que puede provocar una falla prematura.

Escenarios de aplicación

• Pequeños sistemas de refuerzo de agua: conexión de unidades de bombas de agua centrífugas compactas a líneas de agua residenciales/comerciales, proporcionando aislamiento de vibraciones en espacios limitados.
• Tuberías de laboratorio: utilizadas en laboratorios químicos y de investigación para líneas de proceso de pequeño diámetro que manejan productos químicos suaves y agua, fáciles de desmontar para mantenimiento.
• Equipo HVAC: Integrado en pequeños sistemas de enfriadores y calderas para conectar bombas y tuberías, reduciendo la vibración y el ruido en edificios comerciales.
• Accesorios para bombas de aguas residuales industriales: Líneas de descarga de bombas de aguas residuales industriales de pequeño diámetro en unidades compactas de tratamiento de aguas residuales, resistentes a la corrosión y fáciles de instalar.
• Equipos móviles: sistemas temporales de transferencia de agua, bombas para obras de construcción y equipos móviles de manipulación de fluidos que requieren un montaje y desmontaje rápidos.
• Procesamiento médico y de alimentos: Líneas de agua sanitaria en hospitales y plantas de alimentos, donde el mantenimiento rápido y el funcionamiento sin fugas son fundamentales.

Beneficios para los clientes

• Costos de instalación más bajos: no se requieren pernos de brida, juntas ni soldaduras; reduce el tiempo de mano de obra y los costos de materiales hasta en un 60 % para sistemas de pequeño diámetro.
• Reducción del tiempo de inactividad por mantenimiento: el desmontaje rápido permite el mantenimiento de la bomba/válvula sin cortar tuberías, lo que minimiza el tiempo de inactividad del sistema por horas.
• Compatibilidad versátil: múltiples tipos de roscas (BSP/NPT/métricas) se ajustan a los estándares de tuberías globales, ideales para adquisiciones internacionales y proyectos transfronterizos.
• Longevidad mejorada del equipo: el aislamiento eficaz de vibraciones extiende la vida útil de bombas y motores pequeños al reducir el desgaste de rodamientos y sellos.
• Optimización del espacio: el diseño compacto cabe en gabinetes de equipos estrechos y bastidores de tuberías estrechos, lo que elimina la necesidad de costosas reconfiguraciones del sistema.

Certificaciones y cumplimiento

Todas las juntas de caucho flexibles tipo conexión roscada se fabrican según los estándares de calidad ISO 9001:2015 y cumplen con los requisitos de certificación CE para los mercados europeos. Las opciones de caucho de grado alimenticio cumplen con los estándares de la FDA para aplicaciones de procesamiento de alimentos y agua potable, mientras que las variantes de grado industrial cumplen con las regulaciones RoHS para restricciones de sustancias peligrosas. Cada lote se somete a pruebas de presión para garantizar el cumplimiento de los estándares de clasificación PN16, lo que garantiza la confiabilidad en proyectos globales de tuberías a pequeña escala.

Opciones de personalización

Ofrecemos soluciones personalizadas para satisfacer sus necesidades específicas de tuberías de pequeño diámetro:

• Tipos de rosca personalizados (BSPP/BSPT/NPT/métrico) y tamaños (DN15-DN100) para adaptarse a conexiones de equipos únicas.
• Compuestos de caucho especiales: EPDM (agua potable/alimentos) de grado FDA, NBR (resistente al aceite) o CR (resistente a la intemperie) para medios específicos.
• Opciones de caucho para altas temperaturas (hasta 120 °C) para aplicaciones de agua caliente y vapor en pequeños sistemas HVAC.
• Extremos de rosca de acero inoxidable (304/316) para ambientes corrosivos o aplicaciones sanitarias.
• Longitudes de cuerpo acortadas/alargadas para adaptarse a espacios de instalación ultra reducidos en interiores de equipos.

Proceso de producción y control de calidad

Nuestras juntas roscadas de caucho se fabrican con precisión para garantizar un rendimiento confiable en sistemas de pequeño diámetro:

1. Pruebas de materias primas: Los compuestos de caucho y los insertos de rosca metálicos se someten a pruebas de dureza, resistencia a la tracción y resistencia a la corrosión antes de la producción.
2. Moldeo de precisión: los cuerpos de caucho se moldean en prensas controladas por computadora para garantizar dimensiones consistentes y alineación de roscas.
3. Vulcanización: la vulcanización a alta temperatura (150-180 °C) une el caucho a las inserciones metálicas, creando una unión permanente y sin fugas.
4. Inspección de roscas: Las roscas de cada junta se calibran para garantizar el cumplimiento de los estándares métricos/BSP/NPT, sin roscas cruzadas ni desviaciones de tamaño.
5. Pruebas de presión: el 100 % de las juntas terminadas se prueban con una presión de 1,5 veces la presión nominal (24 bar para PN16) para eliminar fugas.
6. Verificación final de control de calidad: inspección visual para detectar defectos de caucho, daños en las roscas y precisión dimensional antes del embalaje y envío.
