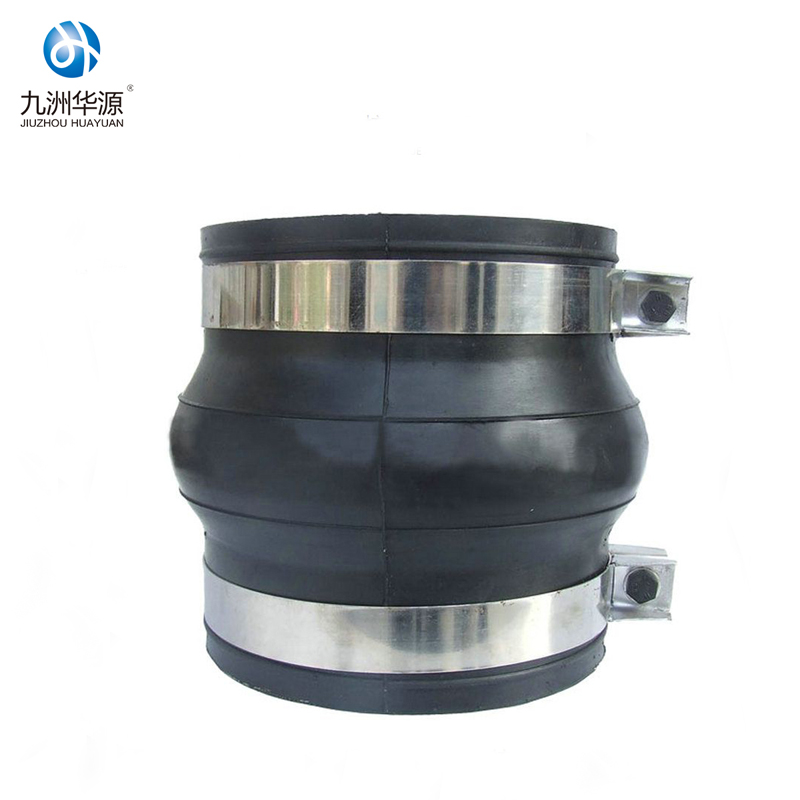

Junta de expansión de caucho flexible tipo abrazadera

Descripción general del producto

La junta de expansión de caucho flexible tipo abrazadera es un accesorio para tuberías de instalación rápida diseñado para proyectos que requieren un fácil montaje y desmontaje. Como conveniente conector de junta de tubería de caucho flexible y junta de expansión de caucho de fácil mantenimiento, utiliza un método de conexión de abrazadera de acero inoxidable, lo que elimina la necesidad de instalación de brida y bloqueo con pernos, y permite un montaje y desmontaje rápidos. Es ampliamente utilizado en la conexión de tuberías de equipos de bombas de agua industriales pequeños y medianos, especialmente adecuado para proyectos temporales, sistemas de mantenimiento intensivo y escenarios de espacio de instalación estrecho.

Este producto está desarrollado para resolver los problemas de instalación complicada, desmontaje difícil y altos costos de mantenimiento de las juntas de goma con brida tradicionales. El método de conexión con abrazadera se puede instalar y desmontar rápidamente sin herramientas especiales, lo que mejora en gran medida la eficiencia de la construcción y reduce el tiempo de mantenimiento. Es una opción ideal para sistemas temporales de suministro de agua, pequeños sistemas industriales de circulación de agua y proyectos de mantenimiento de equipos.

Especificaciones técnicas

Este compensador de dilatación de caucho flexible tipo abrazadera cubre una completa gama de calibres nominales desde DN25 hasta DN300, satisfaciendo las necesidades de conexión de tuberías industriales de pequeño y mediano tamaño. Admite grados de presión convencionales PN10 y PN16, adaptándose a las presiones de trabajo del suministro de agua municipal, agua circulante industrial y sistema de tratamiento de aguas residuales. La interfaz de la abrazadera está hecha de acero inoxidable de alta resistencia, resistente a la corrosión y duradero, y se puede conectar rápidamente a tuberías estándar.

El cuerpo principal está hecho de material de caucho reforzado de alta elasticidad, compuesto con tejido de cordón de poliéster multicapa de alta resistencia mediante moldeo de vulcanización integral, con buena resistencia a la presión y a la fatiga. El medio aplicable incluye agua limpia, agua de circulación industrial, aguas residuales, agua de mar y líquidos corrosivos débiles, con un rango de temperatura de trabajo de -10 °C a 85 °C. El diseño de conexión de abrazadera es adecuado tanto para instalaciones de bombas de agua horizontales como verticales , y se puede instalar y desmontar rápidamente en varios espacios estrechos.

Características y ventajas del producto

• Conexión de abrazadera rápida: no requiere brida ni soldadura, instalación y desmontaje rápidos, lo que ahorra tiempo de construcción y costos de mano de obra.
• Compacto y que ahorra espacio: volumen total pequeño, adecuado para espacios reducidos y escenarios de instalación de tuberías integradas.
• Aislamiento de microvibración: actúa como un delicado aislador de vibración de tubería , amortigua la microvibración de la bomba pequeña y de la tubería y reduce el ruido.
• Buena resistencia a la corrosión: las piezas de caucho y de abrazadera están tratadas con anticorrosión, formando una práctica junta de caucho resistente a la corrosión para agua y medios corrosivos débiles.
• Diseño de sellado integrado: como alternativa confiable a los conectores de tubería de caucho con brida, la estructura interna tiene un excelente rendimiento de sellado y no tiene fugas.
• Fácil mantenimiento y reemplazo: la conexión de abrazadera es conveniente para desmontar, lo que resulta conveniente para el mantenimiento posterior de la tubería y el reemplazo parcial.

Pasos de instalación

1. Seleccione la junta de goma tipo abrazadera que coincida con el calibre de la tubería, verifique si la abrazadera está intacta y si el cuerpo de goma tiene grietas o daños.
2. Limpie la cara del extremo de la tubería, elimine el óxido, los sedimentos y los residuos para garantizar una superficie plana y limpia, evitando peligros ocultos de fugas.
3. Alinee la junta de goma con la línea central de la tubería, mantenga la junta en un estado natural, no la estire, comprima ni retuerza con fuerza durante la instalación de alineación.
4. Deslice la abrazadera de acero inoxidable en la tubería, colóquela en el extremo de conexión de la junta de goma y ajuste la posición de la abrazadera para asegurar un contacto uniforme con el cuerpo de goma.
5. Apriete los pernos de la abrazadera de manera uniforme con una llave para asegurar una presión uniforme sobre el cuerpo de goma, evitando que la concentración de presión local cause daños a la goma.
6. Verifique la firmeza de la conexión después de la instalación, verifique si la abrazadera está en su lugar y si el cuerpo de goma está comprimido uniformemente.
7. Primero lleve a cabo una prueba de presión de agua a baja presión, aumente lentamente la presión y manténgala durante un período de tiempo, observe la abrazadera y el cuerpo de goma para detectar filtraciones, goteos y fugas antes de ponerlo en funcionamiento formal.

Escenarios de aplicación

• Sistema de suministro de agua temporal: Se utiliza para la conexión de tuberías de proyectos de suministro de agua temporal y de suministro de agua de emergencia en sitios de construcción, con instalación y desmontaje rápidos.
• Soporte de bomba de agua industrial pequeña: Se utiliza para la conexión de pequeñas bombas de agua centrífugas y bombas de circulación de agua, con mantenimiento y reemplazo convenientes.
• Tubería interna de equipos HVAC del edificio: Se utiliza para la conexión de tuberías internas de enfriadoras y acondicionadores de aire, con desmontaje rápido para mantenimiento de equipos.
• Tubería pequeña para tratamiento de agua: se utiliza para la conexión de tuberías de pequeño calibre de equipos de purificación de agua, resistente a la corrosión y fácil de instalar.
• Soporte de equipos mecánicos: Se utiliza para la tubería de agua de circulación interna de maquinaria industrial, adaptándose al diseño de espacios internos estrechos.

Beneficios para los clientes

• Ahorre costos de construcción: instalación rápida de abrazaderas, no requiere bridas ni soldaduras, acorte el período de construcción y reduzca los materiales auxiliares.
• Adáptese a espacios reducidos: la estructura compacta se puede instalar en pozos de tuberías, empotrar en paredes y espacios estrechos de equipos donde no se pueden colocar productos con bridas.
• Reduzca el mantenimiento posterior: buen rendimiento de sellado y antiaflojamiento, no es fácil que se produzcan fugas después de un uso prolongado, lo que reduce la frecuencia de mantenimiento.
• Amplio rango de combinación: especificación de abrazadera estándar, universal para la mayoría de interfaces de bombas y tuberías de pequeño calibre.

Certificaciones y cumplimiento

La junta de expansión de caucho flexible tipo abrazadera adopta tecnología de producción estándar, cumple con las especificaciones de accesorios de tuberías civiles e industriales y ha pasado certificaciones relevantes de seguridad de materiales y protección ambiental. Los productos de calidad para suministro de agua cumplen con los estándares de seguridad de materiales para agua potable, y los productos de calidad industrial se adaptan a los requisitos de uso de medios industriales convencionales. Todos los productos han pasado pruebas de sellado y presión para garantizar un uso estable y confiable en proyectos de soporte.

Opciones de personalización

Admite la personalización de especificaciones de abrazaderas no estándar, el desarrollo de tamaños de calibres especiales y la personalización de materiales de caucho resistentes a altas temperaturas y a la corrosión. El material de la abrazadera se puede personalizar como acero inoxidable 304/316 según el entorno de uso, y la flexibilidad del cuerpo de caucho se puede ajustar según la demanda de vibración, satisfaciendo las necesidades personalizadas de equipos y tuberías especiales.

Proceso de producción y control de calidad

Todo el proceso de producción sigue un flujo de proceso estandarizado: primero se examinan y prueban el caucho en bruto y el tejido de cordón de alta calidad, luego se dosifican y se mezclan en un ambiente cerrado; se adopta moldeo por vulcanización de molde integral de precisión para garantizar una estructura uniforme y sin burbujas internas; después del moldeo, se llevan a cabo la inspección dimensional, la evaluación de la apariencia y la prueba de resistencia de la unión en capas; la abrazadera está fabricada en acero inoxidable de alta resistencia, con tratamiento anticorrosión; el producto terminado se somete a una prueba de sellado de presión 100% hidráulica para eliminar peligros ocultos de fugas de presión; finalmente, se ensamblan la abrazadera y la junta de goma, y ​​el producto terminado se vuelve a inspeccionar antes del embalaje y entrega, con un control estricto de cada eslabón para garantizar la estabilidad y consistencia del producto.
