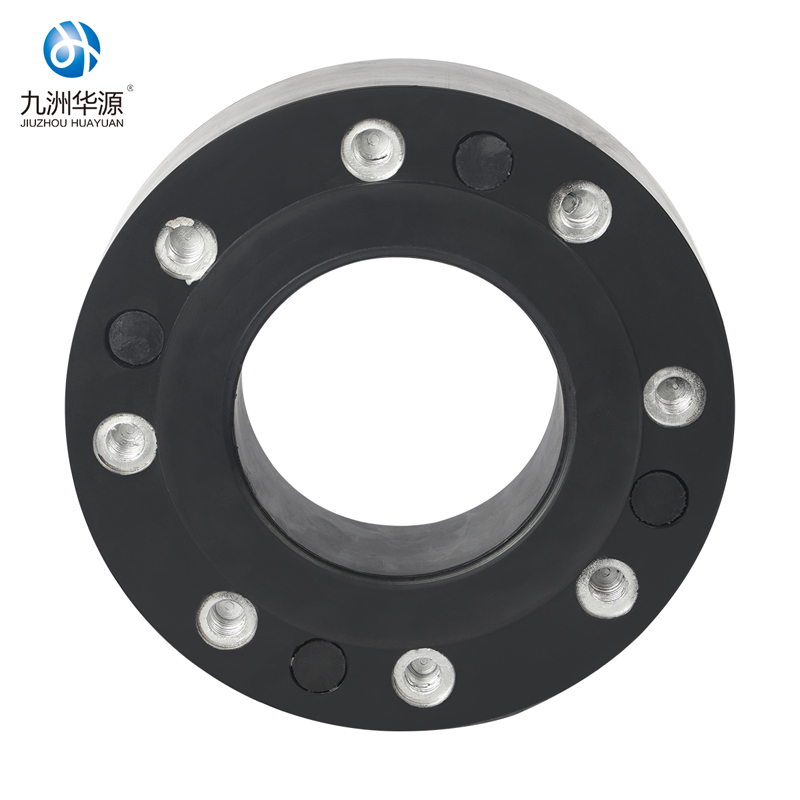

Junta de goma antivibración que absorbe los golpes

Descripción general del producto

La junta de goma antivibración amortiguadora es un accesorio profesional para tuberías diseñado para condiciones de trabajo sensibles a las vibraciones. Como conector de junta de tubería de caucho flexible de alto rendimiento y junta de expansión de caucho dedicada, está especialmente optimizado para el rendimiento de amortiguación de vibraciones y absorción de impactos, reduciendo efectivamente la vibración y el ruido generados por el funcionamiento de la bomba y el impacto de arranque y parada del equipo. Es ampliamente utilizado en la conexión de tuberías de equipos de bombas de agua industriales , especialmente adecuado para bombas de agua centrífugas de alta potencia y sistemas de bombas de aguas residuales industriales a gran escala.

Este producto está desarrollado para resolver el problema de los daños por vibración de las tuberías y la contaminación acústica causados ​​por el funcionamiento de equipos de alta potencia. Utiliza una fórmula especial de caucho que absorbe los impactos y un diseño de refuerzo de cable multicapa, que puede absorber eficazmente la vibración mecánica y la fuerza del impacto, proteger las tuberías y los equipos y mejorar la estabilidad de todo el sistema. Es una opción ideal para estaciones de bombeo, talleres industriales, edificios comerciales y otros escenarios con altos requisitos de reducción de vibraciones y ruido.

Especificaciones técnicas

Esta junta de caucho antivibraciones amortiguadora cubre una gama completa de calibres nominales desde DN32 hasta DN1200, satisfaciendo las necesidades de conexión de diversas tuberías industriales. Admite configuraciones de grado de presión que incluyen PN10, PN16 y PN25, adaptándose a las presiones de trabajo del suministro de agua municipal, agua de circulación industrial y sistema de tratamiento de aguas residuales. La interfaz de brida cumple con los principales estándares internacionales como ANSI, DIN, JIS y GB, lo que permite un acoplamiento perfecto con accesorios de tubería estándar globales.

El cuerpo principal está hecho de material de caucho de alta amortiguación, compuesto con tejido de cordón de poliéster multicapa de alta resistencia a través de moldeo de vulcanización integral, con excelente amortiguación de vibraciones y resistencia al impacto. El medio aplicable incluye agua limpia, agua de circulación industrial, aguas residuales, agua de mar y líquidos corrosivos débiles, con un rango de temperatura de trabajo de -10 °C a 85 °C. El diseño de la estructura amortiguadora es adecuado tanto para instalaciones de bombas de agua horizontales como verticales , y puede reducir eficazmente la vibración en diversos diseños de salas de bombas.

Características y ventajas del producto

• Diseño profesional de amortiguación de vibraciones: adopta una fórmula de caucho de alta amortiguación, que puede reducir eficazmente la transmisión de vibraciones y el ruido, y es un excelente aislador de vibraciones de tuberías .
• Resistencia al impacto y absorción de impactos: el diseño estructural especial absorbe la fuerza del impacto generada durante el arranque y parada del equipo y las fluctuaciones de presión, protegiendo las tuberías y los equipos contra daños por impacto.
• Excelente resistencia a la corrosión: hecha de una fórmula de caucho especial, es una junta de caucho resistente a la corrosión confiable, que resiste la erosión de aguas residuales, agua de mar y medios químicos débiles, sin envejecer ni agrietarse después de un uso prolongado.
• Conexión de brida estándar: la estructura de brida procesada con precisión actúa como un conector de tubería de caucho con brida estable, que es conveniente para la instalación y desmontaje, con buen rendimiento de sellado y sin fugas bajo presión nominal.
• Compensación de desplazamiento multidireccional: puede soportar estiramiento y compresión axial, desplazamiento lateral y deflexión angular, adaptándose a la deformación térmica de la tubería y la desviación de la instalación.
• Vida útil duradera: el proceso de refuerzo de vulcanización integral evita el desgomado en capas y la vida útil es mucho más larga que la de las juntas de goma ordinarias, lo que reduce el mantenimiento posterior y la frecuencia de reemplazo.

Pasos de instalación

1. Realice una inspección completa de la apariencia antes de la instalación, verifique si el cuerpo de caucho tiene grietas, orificios de aire o daños y confirme que el tamaño de la brida y el grado de presión coincidan con los requisitos de diseño de la tubería.
2. Limpie la cara del extremo de la brida de la tubería y la interfaz de la bomba, elimine el óxido, los sedimentos y los desechos para garantizar una superficie de sellado plana y limpia, evitando peligros ocultos de fugas.
3. Alinee la junta de goma amortiguadora con la línea central de la tubería, mantenga la junta en un estado natural, no la estire, comprima ni retuerza con fuerza durante la instalación de alineación.
4. Penetre los pernos de alta resistencia en secuencia, atornille las tuercas manualmente para el posicionamiento preliminar y asegúrese de que los orificios de los pernos estén alineados sin una instalación de dislocación forzada.
5. Adopte un método de apriete de nivelación simétrica diagonal para bloquear los pernos de manera uniforme, controlar la tensión uniforme de la superficie de sellado de la brida y evitar que la concentración de presión local cause daños al caucho.
6. Verifique la rectitud general de la tubería y la junta después de apretar los pernos, asegúrese de que no haya deformación anormal del cuerpo de goma y reserve suficiente margen de desplazamiento para una expansión térmica posterior.
7. Primero lleve a cabo una prueba de presión de agua a baja presión, aumente lentamente la presión y manténgala durante un período de tiempo, observe la brida y el cuerpo de goma para detectar filtraciones, goteos y fugas antes de ponerlo en funcionamiento formal.

Escenarios de aplicación

• Sala de bombas de agua centrífugas de alta potencia: Se utiliza para la conexión de grandes bombas de agua y tuberías, lo que reduce eficazmente la vibración y el ruido del equipo.
• Planta de tratamiento de aguas residuales: combinada con una bomba de aguas residuales industriales para absorber la vibración generada por el funcionamiento de la bomba y proteger el sistema de tuberías.
• Sistema HVAC para edificios comerciales: instalado en la tubería de conexión de bombas de enfriadoras y calderas para reducir la vibración y el ruido y mejorar la comodidad del entorno de trabajo.
• Tubería de agua de refrigeración de la planta de energía: se adapta al diseño dual de la bomba de agua horizontal y la bomba de agua vertical , lo que reduce el impacto de la vibración de los equipos de bombeo a gran escala.
• Tubería de taller de fábrica industrial: Aplicada al sistema de tuberías de talleres de fabricación, reduciendo la transmisión de vibraciones del equipo y protegiendo el equipo del taller.
• Tubería de plataforma marina y costa afuera: resiste la corrosión del agua de mar, absorbe la inquietud del casco y la vibración del equipo, adecuada para condiciones de trabajo marinas duras.

Beneficios para los clientes

• Reduzca el daño por vibración del equipo: amortigua eficazmente la vibración generada por el funcionamiento de la bomba, reduce la fractura de la tubería, las fugas en las bridas y la probabilidad de falla por daños en los accesorios.
• Mejore el entorno de trabajo: reduzca el ruido de funcionamiento del equipo, cumpla con los estándares de control de ruido de protección ambiental industrial y mejore la comodidad de trabajo en el sitio.
• Gran compatibilidad: admite bridas multiestándar y adaptación de múltiples medios, un producto satisface las necesidades de múltiples condiciones de trabajo, lo que simplifica las especificaciones del modelo de adquisición.
• Amplíe el ciclo de servicio del equipo: reduzca el impacto de las vibraciones en bombas, válvulas e instrumentos, retrase el envejecimiento del equipo y reduzca la frecuencia de renovación del equipo.
• Reduzca los costos de mantenimiento: reduzca la frecuencia de mantenimiento y reemplazo de tuberías causado por daños por vibración, ahorrando costos de mantenimiento a largo plazo.

Certificaciones y cumplimiento

La junta de caucho antivibración amortiguadora se fabrica en estricta conformidad con los estándares internacionales de gestión de calidad industrial, adoptando procedimientos estandarizados de producción y control de calidad. El producto ha pasado la certificación estándar del sistema de calidad ISO 9001 y cumple con los requisitos de especificaciones relacionados con el acceso al mercado de la CE, cumpliendo con las regulaciones de restricción de materiales de protección ambiental. Todas las materias primas y productos terminados se muestrean y prueban en lotes para garantizar un rendimiento físico estable, indicadores de resistencia a la presión y resistencia a la corrosión, cumpliendo con los estándares de aceptación unificados de adquisiciones de ingeniería industrial global.

Opciones de personalización

Admite servicios de personalización personalizados de acuerdo con las necesidades reales del proyecto, incluida la personalización de calibres no estándar, actualizaciones personalizadas de grados de presión y personalización de conmutación de estándares de bridas como ANSI, DIN, JIS. Se pueden personalizar fórmulas especiales de materiales de caucho para altas temperaturas, corrosión fuerte, medios aceitosos y condiciones de trabajo especiales. El espesor de la brida, la posición del orificio del perno y la longitud total también se pueden ajustar según el espacio de instalación de la tubería para adaptarse perfectamente a los requisitos de uso y construcción en el sitio.

Proceso de producción y control de calidad

Todo el proceso de producción sigue un flujo de proceso estandarizado: primero se examinan y prueban el caucho crudo y el tejido de cordón de alta calidad, luego se dosifican y se mezclan en un ambiente cerrado; se adopta moldeo por vulcanización de molde integral de precisión para garantizar una estructura uniforme y sin burbujas internas; después del moldeo, se llevan a cabo la inspección dimensional, la evaluación de la apariencia y la prueba de resistencia de la unión en capas; los productos terminados se someten a una prueba de sellado de presión hidráulica al 100 % para eliminar los peligros ocultos de fugas de presión; finalmente, se ensamblan los accesorios de las bridas y el producto terminado se vuelve a inspeccionar antes del empaque y la entrega, con un control estricto de cada eslabón para garantizar la estabilidad y consistencia del producto.
