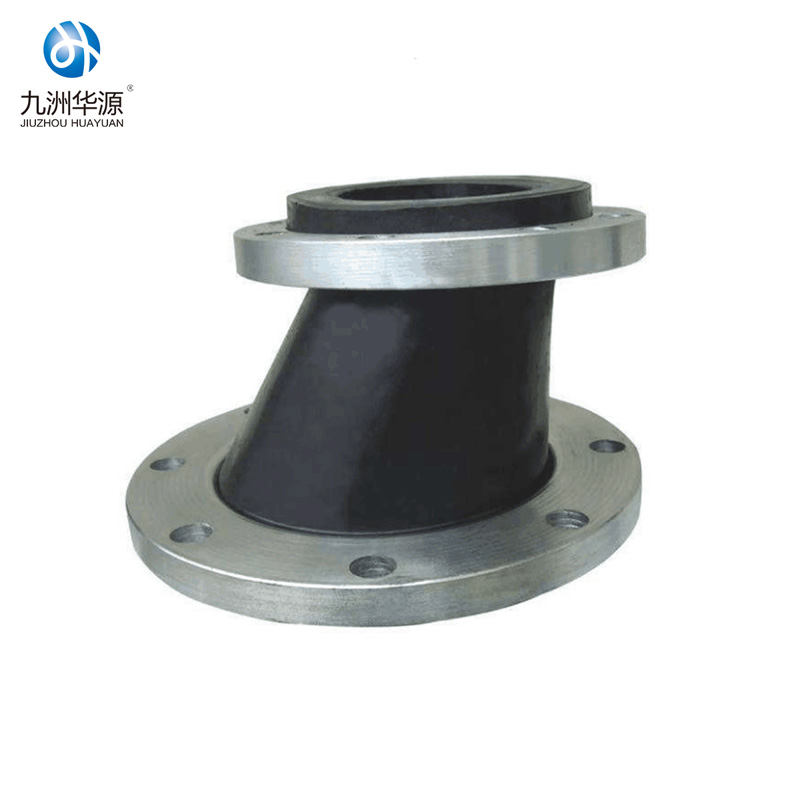

Junta de tubo de goma flexible reductor excéntrico

Descripción general del producto

La junta de tubería de caucho flexible con reductor excéntrico es una solución especializada diseñada para conectar tuberías de diferentes diámetros y al mismo tiempo proporciona absorción de vibraciones y movimientos. Como conector de junta de tubería de caucho flexible multifuncional y junta de expansión de caucho , combina la función de un reductor y una junta de expansión en un solo componente. Se utiliza comúnmente en equipos de bombas de agua industriales para conectar bombas de diferentes tamaños a sistemas de tuberías.

Los equipos de adquisiciones internacionales a menudo seleccionan este modelo para proyectos donde el espacio es limitado y múltiples componentes no serían prácticos. El diseño excéntrico garantiza una trayectoria de flujo suave, eliminando las bolsas de aire y reduciendo la turbulencia, lo cual es fundamental para las líneas de succión de las bombas. Ya sea que esté trabajando en un proyecto de suministro de agua, una planta de tratamiento de aguas residuales o una línea de proceso industrial, esta junta proporciona la flexibilidad y eficiencia de flujo que necesita.

Especificaciones técnicas

Esta junta de goma reductora excéntrica está disponible en una amplia gama de combinaciones de tamaños para adaptarse a diferentes diámetros de tubería y bomba, cubriendo tamaños nominales de DN40 a DN600. Es totalmente compatible con todos los estándares de conexión de bridas, incluidos ANSI, JIS, DIN y GB, lo que garantiza que se pueda integrar perfectamente en su sistema de tuberías existente.

La junta ofrece múltiples clasificaciones de presión para satisfacer diferentes requisitos del sistema, incluidos PN10 y PN16, lo que le permite manejar aplicaciones municipales e industriales estándar. El cuerpo de caucho está construido a partir de un compuesto de caucho duradero reforzado con múltiples capas de tejido de cordón de poliéster de alta resistencia, lo que proporciona buena resistencia a la presión y flexibilidad. Es adecuado para usar con agua, aguas residuales y productos químicos suaves, con un rango de temperatura de trabajo de -10 °C a 85 °C, lo que lo hace adecuado tanto para instalaciones de bombas de agua horizontales como verticales .

Características y ventajas del producto

• Reductor y junta de expansión combinados: elimina la necesidad de accesorios reductores y juntas de expansión separados, lo que simplifica la instalación y reduce la cantidad de componentes en su sistema.
• Aislamiento de vibraciones: Actúa como un eficaz aislador de vibraciones de tuberías en transiciones de tamaño para proteger las bombas y las tuberías del daño por fatiga inducido por las vibraciones.
• Movimiento flexible: Se adapta a la expansión térmica, la contracción y la desalineación menor en el sistema, lo que reduce la tensión en las tuberías y los equipos conectados.
• Resistente a la corrosión: la construcción de caucho duradero la convierte en una junta de caucho confiable y resistente a la corrosión para aplicaciones de agua y aguas residuales.
• Tamaño personalizable: Disponible en varias combinaciones de diámetros para adaptarse a los requisitos específicos de bombas y tuberías, lo que garantiza un ajuste perfecto para su aplicación.
• Diseño excéntrico: la línea central desplazada garantiza una trayectoria de flujo suave, lo que elimina las bolsas de aire y reduce la turbulencia, lo cual es fundamental para que las líneas de succión de la bomba eviten la cavitación.

Pasos de instalación

1. Inspeccione minuciosamente la junta para detectar daños, desgarros o defectos en el cuerpo de goma o las bridas antes de comenzar la instalación. Asegúrese de que todos los componentes estén en buenas condiciones y coincidan con el tamaño y la presión nominal de su sistema de tuberías.
2. Limpie las caras de las bridas de los extremos de la tubería para eliminar la suciedad, el óxido o los residuos que puedan interferir con el sello. Asegúrese de que los extremos de la tubería estén correctamente alineados y paralelos entre sí.
3. Alinee la junta con el sistema de tuberías, asegurándose de que las bridas coincidan y estén centradas correctamente. La junta excéntrica debe instalarse con la línea central desplazada en la parte superior para evitar bolsas de aire.
4. Inserte los pernos a través de los orificios de la brida y apriete las tuercas manualmente para mantener la junta en su lugar. No apriete completamente los pernos en esta etapa, ya que esto puede causar una distribución desigual de la presión.
5. Apriete los pernos uniformemente en un patrón entrecruzado, trabajando desde lados opuestos de la brida para distribuir la presión de manera uniforme. Esto asegura que el cuerpo de goma se comprima uniformemente y evita fugas. Siga los ajustes de torsión recomendados para el tamaño de su perno para evitar apretarlos demasiado.
6. Verifique la alineación de la junta y el sistema de tuberías después de apretar los pernos. Asegúrese de que no haya tensión excesiva en el cuerpo de goma y de que la junta pueda moverse libremente dentro de los límites diseñados.
7. Realice una prueba del sistema de baja presión para verificar si hay fugas antes de poner el sistema en pleno funcionamiento. Aumente gradualmente la presión hasta el nivel de trabajo normal e inspeccione la junta para detectar signos de fuga o deformación.

Escenarios de aplicación

• Sistemas de suministro de agua: Conexión de bombas de agua centrífugas a sistemas de tuberías de diferentes diámetros, asegurando un flujo suave y reduciendo el riesgo de cavitación.
• Plantas de tratamiento de aguas residuales: Se utilizan en instalaciones de bombas de aguas residuales industriales donde el tamaño de salida de la bomba difiere del tamaño de la tubería, lo que proporciona reducción de tamaño y control de vibración.
• Proyectos de modernización: perfecto para proyectos de modernización que requieren reducción de tamaño y control de vibraciones, eliminando la necesidad de múltiples componentes.
• Tuberías de procesos industriales: integradas en líneas de proceso de plantas químicas y de fabricación donde es necesario conectar tuberías de diferentes tamaños con alivio de vibraciones.
• Sistemas HVAC: Se utiliza en sistemas HVAC comerciales e industriales para conectar tuberías de diferentes tamaños y reducir la vibración en líneas de bombas y enfriadoras.

Beneficios para los clientes

• Costos de instalación reducidos: Elimina la necesidad de accesorios reductores y juntas de expansión separados, lo que reduce la cantidad de componentes y simplifica la instalación.
• Confiabilidad mejorada del sistema: el diseño combinado reduce la cantidad de posibles puntos de fuga, lo que mejora la confiabilidad general del sistema.
• Prevención de la cavitación: el diseño excéntrico garantiza una trayectoria de flujo suave, eliminando las bolsas de aire y reduciendo la turbulencia, lo que ayuda a prevenir la cavitación y los daños de la bomba.
• Ahorro de espacio: El diseño compacto ahorra espacio en salas de bombas estrechas y armarios mecánicos, eliminando la necesidad de tramos largos de tuberías para acomodar reductores y juntas de expansión separados.
• Vida útil extendida del equipo: al absorber la vibración y el estrés, esta junta extiende la vida útil de sus bombas, válvulas y otros componentes conectados, ahorrándole el costo del reemplazo prematuro del equipo.

Certificaciones y cumplimiento

Todas nuestras juntas de caucho reductoras excéntricas se fabrican de acuerdo con los estándares de calidad internacionales, incluida la certificación del sistema de gestión de calidad ISO 9001:2015, lo que garantiza una calidad y confiabilidad constante del producto. Los productos también cumplen con los requisitos de certificación CE para los mercados europeos y cumplen con las regulaciones RoHS para restricción de sustancias peligrosas, lo que los hace adecuados para su uso en los principales mercados globales.

Opciones de personalización

Entendemos que cada proyecto tiene requisitos únicos, por eso ofrecemos opciones de personalización completas para nuestras juntas de goma reductoras excéntricas. Podemos personalizar la combinación de tamaños para que coincida con los diámetros específicos de su bomba y tubería, la clasificación de presión para que coincida con los requisitos de su sistema y el estándar de brida para que coincida con ANSI, JIS, DIN o cualquier otro estándar regional que necesite. También podemos personalizar el material de caucho para manejar medios fluidos específicos, como fluidos de alta temperatura, productos químicos fuertes o aceite, asegurando que la junta se adapte perfectamente a su aplicación.

Proceso de producción y control de calidad

Nuestro proceso de producción está diseñado para garantizar la más alta calidad y confiabilidad en cada junta que producimos. Comenzamos con materias primas de alta calidad, incluido caucho natural importado y tejido de cordón de poliéster de alta resistencia, que se inspeccionan y prueban antes de comenzar la producción. El compuesto de caucho se mezcla en un entorno controlado para garantizar una calidad constante y luego se le da la forma del reductor excéntrico utilizando moldes de precisión.

Luego, la junta se cura en un proceso de vulcanización a alta temperatura y alta presión para unir las capas de caucho y tela, creando un cuerpo fuerte y duradero. Después del curado, se inspecciona la precisión dimensional de la junta y luego se somete a una prueba de presión al 100% para garantizar que pueda soportar la presión de trabajo nominal sin fugas ni deformaciones. Finalmente, se colocan las bridas y el producto terminado se somete a una inspección visual y funcional final antes de ser empaquetado y enviado a nuestros clientes.
