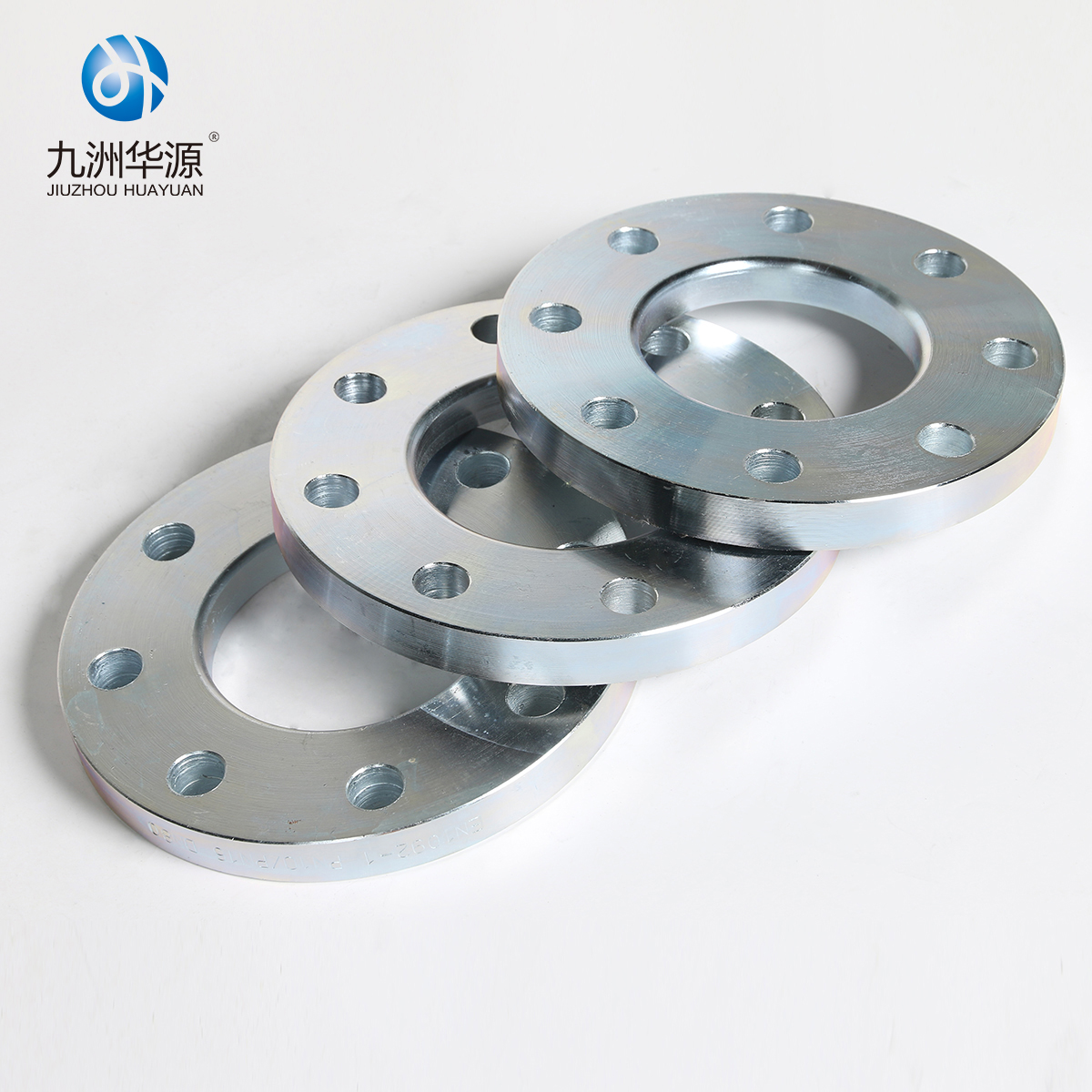

Tipo de brida deslizante SO RF

Tipo de brida deslizante SO RF

Descripción general del producto

La brida deslizante SO RF es una brida de tubería estándar económica pero confiable diseñada para sistemas de tuberías industriales de presión baja a media, que sirve como brida de conexión de tubería industrial rentable que se desliza sobre el extremo de la tubería y se suelda en la superficie exterior (soldadura única). Como miembro ampliamente utilizado de la familia de bridas para tuberías multiestándar , esta brida deslizante equilibra el rendimiento y el costo, lo que la convierte en la opción preferida para aplicaciones no críticas como suministro de agua, HVAC y tuberías industriales en general.

A diferencia de las bridas con cuello para soldar (WN) con un cubo cónico, la brida deslizante SO RF tiene un cubo plano que se desliza directamente sobre la tubería, lo que reduce la complejidad y el costo del mecanizado y, al mismo tiempo, mantiene una integridad estructural adecuada para aplicaciones Clase 150-600 (PN10-PN40). Como bridas de tuberías estándar estandarizadas, cumplen con las normas ASME B16.5, EN 1092-1 y GB/T 9119, lo que garantiza la compatibilidad con sistemas de tuberías globales en la gama de bridas de tuberías multiestándar . La superficie de sellado de cara elevada (RF) (3/16" de altura) proporciona un sello seguro con juntas, adecuado para la mayoría de bridas de conexión de tuberías industriales en sistemas de fluidos de presión baja a media.

Construida con acero al carbono (A105, Q235B), acero inoxidable (304/316) o acero de aleación (F11), la brida deslizante SO RF está diseñada para soportar temperaturas de funcionamiento de -20 °C a 450 °C y presiones de hasta Clase 600 (PN40), superando a las bridas de placa básicas en durabilidad y resistencia a fugas. Su diseño deslizante también simplifica la instalación (no requiere biselado de tuberías), lo que reduce los costos de mano de obra en un 30 % en comparación con las bridas de tubería estándar con cuello soldado, una ventaja clave para proyectos industriales a gran escala con numerosas bridas de conexión de tuberías industriales .

Especificaciones técnicas

Estas bridas para tuberías estándar están disponibles en tamaños desde 1/2" (DN15) hasta 72" (DN1800), y cubren desde líneas de instrumentación de pequeño diámetro hasta tuberías municipales e industriales de gran escala. Las clasificaciones de presión incluyen Clase 150 (PN10), Clase 300 (PN25) y Clase 600 (PN40), el máximo para el diseño deslizante (presiones más altas requieren bridas de tubería multiestándar con cuello soldado). Especificaciones clave:

• Materiales:
  • Acero al carbono: A105, Q235B, 20# (estándar para bridas de conexión de tuberías industriales en general).
  • Acero inoxidable: 304/304L, 316/316L (resistente a la corrosión para sistemas de tratamiento de agua y químicos).
  • Acero aleado: F11 (limitado a Clase 300, aplicaciones de alta temperatura hasta 450°C).
• Estándares: ASME B16.5 (EE. UU.), EN 1092-1 (UE), GB/T 9119 (China), JIS B2220 (Japón): cumplimiento total de los requisitos de bridas de tuberías multiestándar para proyectos globales.
• Superficie de sellado: Cara elevada (RF) con acabado dentado (30-63 Ra) para un asiento óptimo de la junta (estándar para bridas de tubería estándar en aplicaciones Clase 150-600).
• Dimensiones del cubo: cubo plano con diámetro exterior de tubería correspondiente (según ASME B16.5), no requiere bisel (simplifica la instalación de bridas de conexión de tuberías industriales ).
• Requisitos de soldadura: Soldadura de filete simple en la superficie exterior (Clase 150/300) o soldadura doble (interior + exterior) para Clase 600 (según ASME B31.3).

Propiedades mecánicas: Resistencia a la tracción ≥415 MPa (A105), límite elástico ≥205 MPa, alargamiento ≥20%, dureza ≤187 HB; cumple con todos los criterios de rendimiento de bridas de tuberías estándar para diseño deslizante. La brida también está disponible con galvanización en caliente (HDG) para instalaciones al aire libre o corrosivas, lo que extiende la vida útil de las bridas de conexión de tuberías industriales al doble en comparación con las versiones sin recubrimiento.

Características principales y ventajas

• Rentable: 30-50% más barato que las bridas de tubería estándar con cuello soldado, ideales para proyectos a gran escala con numerosas bridas de conexión de tuberías industriales .
• Fácil instalación: el diseño deslizante elimina el biselado de la tubería (requerido para las bridas WN), lo que reduce el tiempo de mano de obra en un 30 % (ventaja clave de estas bridas de tubería multiestándar ).
• Cumplimiento de múltiples estándares: Disponible en los estándares ASME/EN/GB/JIS, lo que garantiza la compatibilidad con sistemas de tuberías globales (beneficio principal de la gama de bridas de tuberías multiestándar ).
• Sellado confiable: La superficie dentada de cara elevada (RF) garantiza un sellado hermético de la junta para bridas de conexión de tuberías industriales en sistemas Clase 150-600.
• Opciones de materiales versátiles: las opciones de acero al carbono/acero inoxidable/acero aleado se adaptan a diversas aplicaciones (agua, productos químicos, vapor), superando las bridas de tubería estándar de placa básica.
• Baja caída de presión: el diseño de orificio liso minimiza la turbulencia del flujo (caída de presión ≤0,003 MPa a pleno flujo), ideal para aplicaciones de bridas de conexión de tuberías industriales de bajo flujo.
• Fácil reemplazo: Se puede quitar/reemplazar sin cortar la tubería (a diferencia de las bridas WN), lo que reduce el tiempo de inactividad por mantenimiento para sistemas de bridas de tuberías multiestándar .

Pautas de instalación

1. Inspección previa a la instalación: verifique que el tamaño de la brida, la presión nominal, el material y el estándar coincidan con las especificaciones del proyecto; verifique si hay grietas, corrosión o defectos de mecanizado (crítico para el rendimiento de las bridas de tubería estándar ).
2. Preparación de la tubería: corte el extremo de la tubería en línea recta (perpendicular al eje de la tubería) y elimine las rebabas; no requiere biselado (diferencia clave con respecto a las bridas de conexión de tuberías industriales WN).
3. Posicionamiento de la brida: Deslice la brida sobre el extremo de la tubería, alineando la cara de la brida con el extremo de la tubería (espacio ≤1,5 ​​mm para Clase 150/300); asegúrese de que la cara de la brida sea perpendicular al eje de la tubería (desalineación ≤1,5 ​​mm/m).
4. Soldadura: Realice una soldadura de filete en la superficie exterior (tamaño según ASME B16.5: por ejemplo, DN100 Clase 300 → 10 mm de longitud de pata); para Clase 600, agregue una soldadura de filete interna para reforzar la conexión (requerida para bridas de tubería multiestándar de alta presión).
5. Limpieza posterior a la soldadura: elimine las salpicaduras y la escoria de soldadura de la cara de la brida y la superficie de sellado (evita fugas en la junta en instalaciones de bridas de tubería estándar ).
6. Preparación de la superficie: Limpie la superficie de sellado de RF con un cepillo de alambre para eliminar el óxido/los residuos; aplique compuesto antiagarrotamiento a las roscas de los pernos (evita el desgaste).
7. Instalación de juntas: Coloque una junta adecuada (caucho sin asbesto para Clase 150, enrollada en espiral para Clase 300/600) en la superficie de RF, asegurando el centrado (crítico para el sellado de bridas de conexión de tuberías industriales ).
8. Apriete de pernos: Apriete los pernos de manera uniforme en un patrón entrecruzado al par recomendado (por ejemplo, Clase 300 DN100: 70-90 N·m) para asegurar una compresión uniforme de la junta (evite apretar demasiado, lo que daña las juntas).

Escenarios de aplicación

• Suministro de agua municipal: Se utiliza en tuberías de agua potable y aguas residuales (Clase 150), y sirve como bridas de conexión de tuberías industriales rentables para proyectos municipales a gran escala.
• Sistemas HVAC: Aplicados en líneas de agua fría/agua caliente (Clase 150/300), con bridas de tubería estándar de acero al carbono que resisten la corrosión y la expansión térmica.
• Tuberías industriales generales: utilizadas en sistemas de fluidos industriales no críticos (petróleo, gas, productos químicos) con clasificaciones de presión Clase 150-300 (aplicación principal de bridas de tuberías multiestándar ).
• Sistemas de protección contra incendios: Las bridas SO RF de acero al carbono (Clase 150) sirven como bridas de conexión de tuberías industriales en sistemas de rociadores contra incendios y tuberías verticales (que cumplen con NFPA 13).
• Plantas de Tratamiento de Agua: Las versiones de acero inoxidable (316L) se utilizan como bridas de tuberías estándar en sistemas de dosificación y filtración de químicos, resistiendo químicos corrosivos (cloro, ácidos).

Mantenimiento y vida útil

En condiciones de funcionamiento estándar (Clase 150, acero al carbono, 0-100 °C), la brida deslizante SO RF tiene una vida útil de 15 a 20 años; Las versiones de acero inoxidable (304/316L) duran más de 20 años en ambientes corrosivos, ligeramente más cortas que las bridas WN pero más largas que las bridas de tubería multiestándar de placa básica (10-15 años). Pasos clave de mantenimiento para bridas de conexión de tuberías industriales :

• Inspección anual: Verifique las soldaduras en busca de grietas (inspección visual para Clase 150/300, prueba ultrasónica para Clase 600); Inspeccione la superficie de RF en busca de rayones o corrosión.
• Pruebas de 5 años: Realice pruebas hidrostáticas a 1,5 veces la presión nominal (p. ej., Clase 300 → 37,5 bar) para verificar la estanqueidad (requerida para bridas de tuberías estándar en sistemas de agua/químicos).
• Reemplazo de juntas: Reemplace las juntas cada 5 a 8 años (o si se detecta una fuga) para mantener la integridad del sellado (use caucho sin asbesto para bridas de tubería multiestándar Clase 150).
• Reapriete de pernos: Vuelva a apretar los pernos después de la operación inicial (expansión térmica) y cada 2 años para evitar que se aflojen (crítico para bridas de conexión de tuberías industriales en sistemas HVAC).
