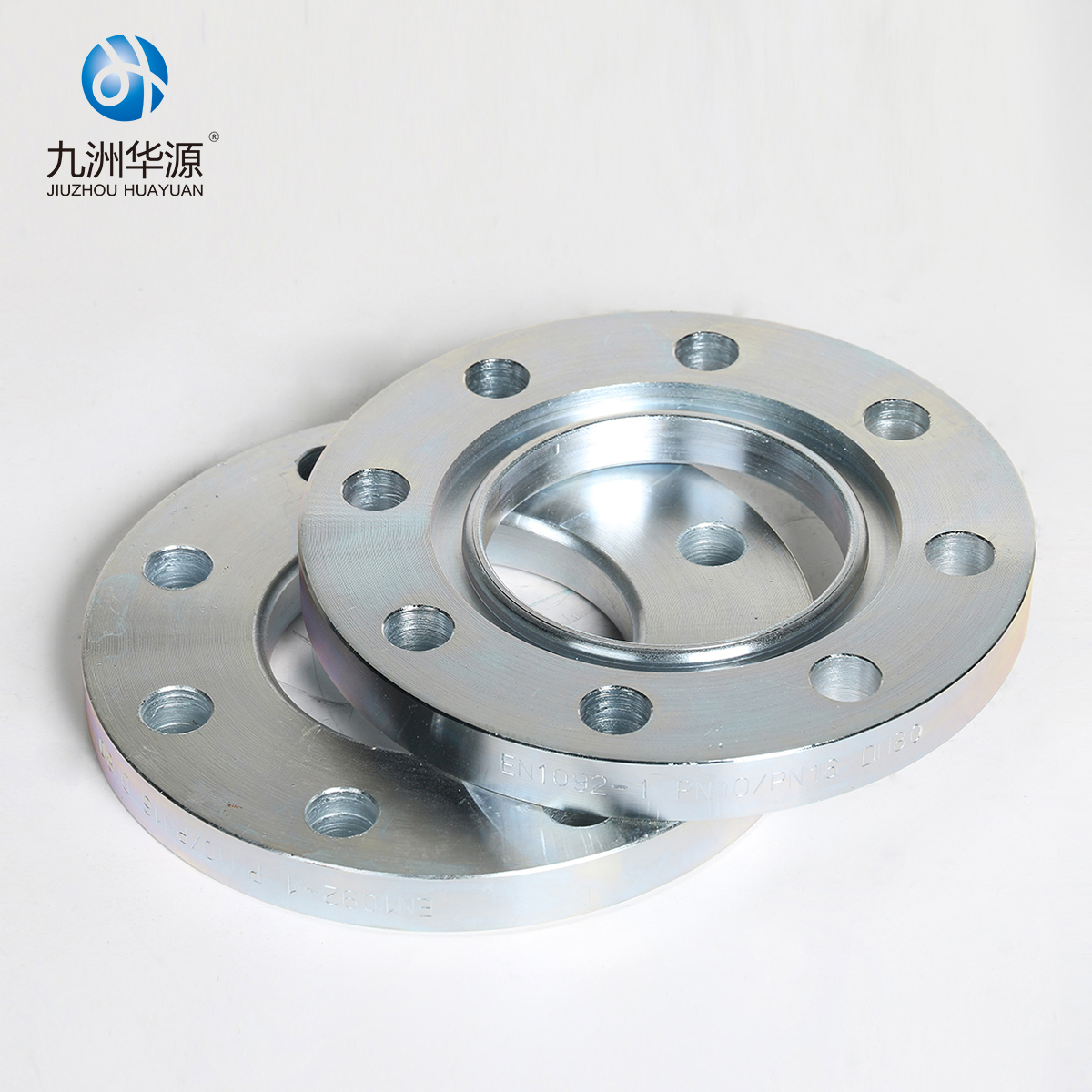

Brida de tubería de acero al carbono estándar DIN PN16

Brida de tubería de acero al carbono estándar DIN PN16

Descripción general del producto

La brida para tubería de acero al carbono estándar DIN PN16 es una brida para tubería estándar de especificación europea ampliamente utilizada, que sirve como bridas de conexión de tuberías industriales confiables y rentables para sistemas de tuberías industriales de presión media. Como componente principal de nuestra gama de bridas para tuberías multiestándar , esta brida cumple estrictamente con las normas DIN 2633, lo que garantiza una compatibilidad total con proyectos de tuberías industriales europeos y globales.

Diseñada para una clasificación de presión PN16 (16 bar), esta brida de acero al carbono cuenta con una superficie de sellado de cara elevada (RF), lo que la hace ideal para aplicaciones que requieren un sello de junta seguro, como suministro de agua, HVAC, procesamiento químico y sistemas de fluidos industriales en general. Su diseño deslizante permite una instalación rápida y sencilla sin la necesidad de un complejo biselado de tuberías, lo que reduce el tiempo y los costos de construcción en el sitio en comparación con las alternativas de cuello soldado.

Fabricada con acero al carbono de alta calidad (Q235B, P250GH), esta brida ofrece una excelente resistencia mecánica y resistencia a la corrosión, lo que la hace adecuada para su uso en una amplia gama de entornos industriales. Su inclusión en nuestra gama de bridas para tuberías multiestándar garantiza que se pueda integrar perfectamente en sistemas junto con bridas estándar ANSI, JIS y BS, lo que brinda flexibilidad para proyectos globales de estándares mixtos.

Especificaciones técnicas

• Cumplimiento de estándares: Totalmente compatible con los estándares DIN 2633 para bridas de tuberías de acero al carbono.
• Clasificación de presión: PN16 (16 bar), adecuado para aplicaciones de media presión.
• Superficie de sellado: Cara elevada (RF) con acabado dentado (30-63 Ra).
• Materiales: Acero al Carbono Q235B / P250GH (estándar para bridas de conexión de tuberías industriales en general).
• Rango de tamaños: DN15 a DN800, que abarca desde líneas de instrumentación de pequeño diámetro hasta tuberías industriales de gran escala.
• Tratamientos superficiales: Aceite antioxidante, galvanización en caliente o recubrimiento epoxi para mejorar la resistencia a la corrosión.

Características principales y ventajas

• Cumplimiento de la norma DIN: Fabricada según las dimensiones DIN exactas, lo que garantiza una total intercambiabilidad con otras bridas de tubería estándar .
• Instalación rentable: el diseño deslizante no requiere biselado de tuberías, lo que reduce el tiempo de instalación en un 30 %.
• Rendimiento PN16 confiable: Adecuado para una amplia gama de aplicaciones industriales de presión media.
• Acero al carbono de alta calidad: proporciona excelente resistencia y soldabilidad para una vida útil a largo plazo.
• Compatibilidad multiestándar: parte de nuestra gama de bridas para tuberías multiestándar , que admite la integración en sistemas de estándares mixtos.
• Sellado a prueba de fugas: la superficie RF garantiza un sellado hermético con varios tipos de juntas, lo que evita fugas en sistemas de fluidos críticos.

Pautas de instalación

1. Inspeccione la brida en busca de defectos y verifique que el tamaño, la presión nominal y el estándar coincidan con las especificaciones del proyecto.
2. Limpiar el extremo del tubo y eliminar las rebabas; no se requiere biselado para la instalación deslizable.
3. Deslice la brida sobre la tubería y alinéela perpendicular al eje de la tubería.
4. Realice una soldadura de filete exterior para asegurar la brida en su lugar.
5. Limpie la cara de la brida e instale una junta adecuada.
6. Alinee con el componente acoplado y apriete los pernos uniformemente en un patrón entrecruzado.
7. Realizar una prueba de presión para verificar la integridad del sello de las bridas de conexión de tuberías industriales .

Escenarios de aplicación

• Sistemas municipales de abastecimiento y distribución de agua.
• Sistemas HVAC de circulación de agua fría y agua caliente.
• Tuberías industriales generales de aire comprimido y fluidos.
• Plantas de procesamiento químico para fluidos corrosivos suaves
• Servicios de construcción y sistemas de tuberías de protección contra incendios.

Preguntas frecuentes

• P: ¿Se puede conectar esta brida DIN PN16 directamente a una brida ANSI Clase 150? R: No, no son directamente intercambiables debido a diferencias dimensionales. Nuestra gama de bridas para tuberías multiestándar incluye adaptadores para conexiones de estándares mixtos.
• P: ¿Cuál es la vida útil de las bridas PN16 de acero al carbono? R: En condiciones estándar, tienen una vida útil de 15 a 20 años, dependiendo del entorno y el tratamiento de la superficie.
