Brida de tubería de acero al carbono estándar JIS 5K

Brida de tubería de acero al carbono estándar JIS 5K

Descripción general del producto

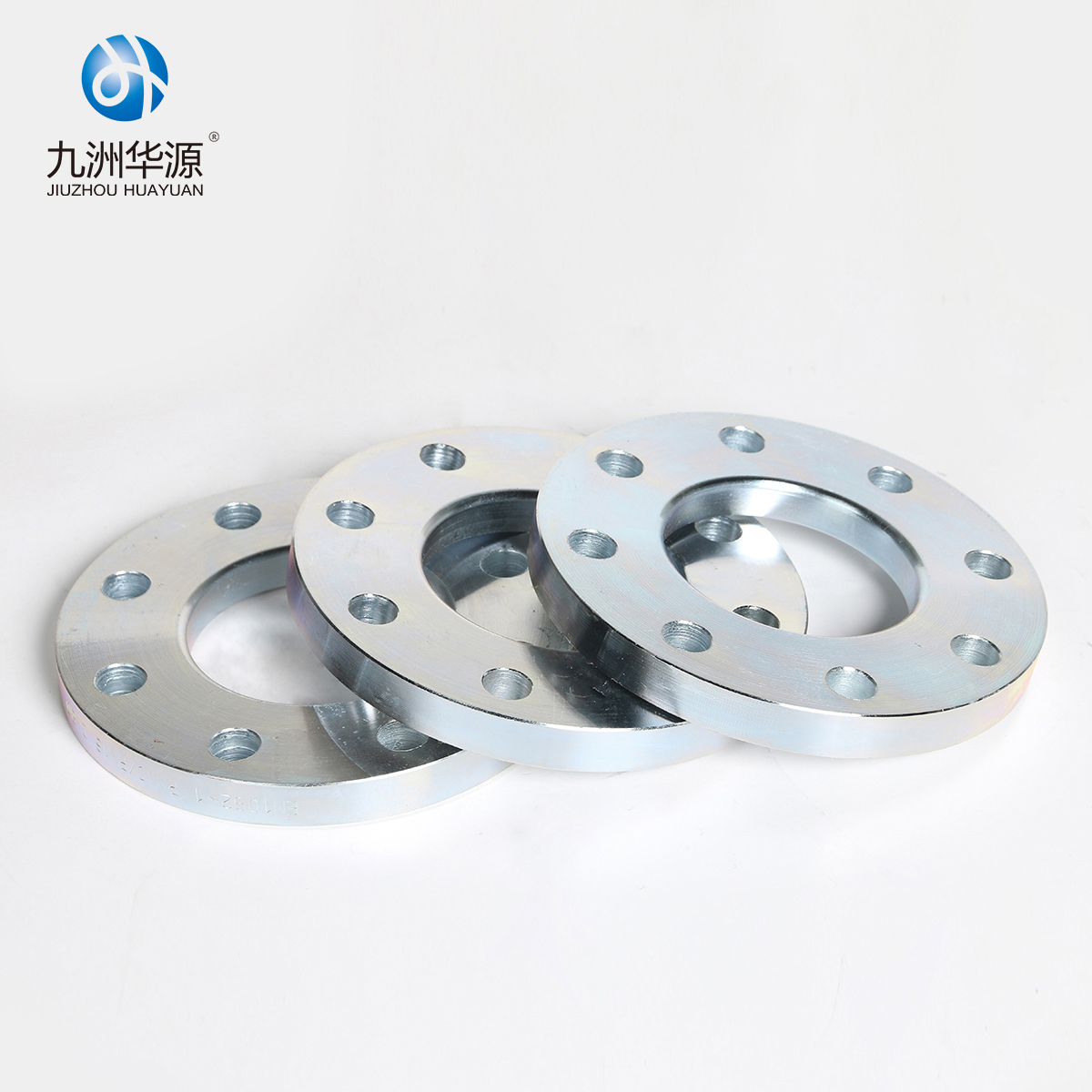

La brida para tubería de acero al carbono estándar JIS 5K es una brida para tubería estándar industrial japonesa (JIS) diseñada para sistemas de tuberías industriales de baja presión, que sirve como bridas de conexión de tuberías industriales confiables que proporcionan una conexión segura y a prueba de fugas entre tuberías, válvulas y equipos. Como componente clave de la familia de bridas para tuberías multiestándar , esta brida cumple estrictamente con los estándares JIS B2220, lo que garantiza la compatibilidad con proyectos de tuberías industriales japonesas y asiáticas.

Diseñada para una presión nominal de 5K (aproximadamente 5 bar), la brida JIS 5K cuenta con una superficie de sellado de cara elevada (RF), lo que la hace ideal para aplicaciones que requieren un sello de junta hermético, como suministro de agua, HVAC y procesamiento químico en general. A diferencia de las bridas no estándar, este producto se fabrica con dimensiones JIS precisas, lo que garantiza la intercambiabilidad con otras bridas de tuberías estándar y bridas de conexión de tuberías industriales que cumplan con la misma norma.

Construida con acero al carbono de alta calidad (SS400, S235JR), esta brida ofrece una excelente durabilidad y resistencia a la corrosión, superando a las bridas básicas en entornos industriales hostiles. Su inclusión en la gama de bridas para tuberías multiestándar garantiza que se pueda integrar perfectamente en sistemas junto con bridas estándar ANSI, DIN y BS, lo que brinda flexibilidad para proyectos globales.

Especificaciones técnicas

Estas bridas para tuberías estándar están disponibles en una amplia gama de tamaños, desde 10 A (DN15) hasta 600 A (DN600), y cubren desde líneas de instrumentación de pequeño diámetro hasta tuberías industriales de gran escala. Las especificaciones clave incluyen:

• Cumplimiento de estándares: Cumple totalmente con los estándares JIS B2220 para bridas, lo que garantiza que cumple con todos los requisitos de presión nominal, dimensiones y calidad del material.
• Clasificación de presión: 5K (5 bar), adecuado para aplicaciones de baja presión en sistemas de agua, gas y fluidos no corrosivos.
• Superficie de sellado: Cara elevada (RF) con acabado dentado (30-63 Ra), diseñada para usar con juntas sin asbesto o enrolladas en espiral para garantizar un sellado a prueba de fugas.
• Material: Acero al carbono SS400 (equivalente a S235JR), que proporciona excelente resistencia y soldabilidad para bridas de conexión de tuberías industriales en general.
• Patrón de orificios para pernos: Cumple con las especificaciones JIS B2220 5K, con tamaños de pernos estándar (M10 a M24) y recuentos para cada diámetro, lo que garantiza la compatibilidad con sujetadores estándar.

La brida también está disponible con varios tratamientos de superficie, que incluyen galvanización en caliente, aceite antioxidante y recubrimiento epoxi, para mejorar la resistencia a la corrosión y extender la vida útil en diferentes entornos. Estas opciones la convierten en una opción versátil para aplicaciones de bridas de tuberías multiestándar en diversas industrias.

Características principales y ventajas

• Cumplimiento del estándar JIS B2220: Fabricado según las dimensiones exactas de JIS, lo que garantiza una total intercambiabilidad con otras bridas y componentes de tubería estándar que cumplen con el mismo estándar.
• Rendimiento confiable de 5K: Diseñado para una presión nominal de 5 bar, adecuado para una amplia gama de aplicaciones industriales de baja presión.
• Acero al carbono de alta calidad: el acero al carbono SS400 proporciona excelente resistencia, soldabilidad y durabilidad, lo que hace que esta brida sea ideal para su uso en entornos industriales hostiles.
• Sellado a prueba de fugas: La superficie de sellado de cara elevada (RF) garantiza un sellado hermético y confiable con juntas, evitando fugas en sistemas de fluidos críticos.
• Compatibilidad multiestándar: como parte de nuestra gama de bridas para tuberías multiestándar , esta brida se puede integrar en sistemas junto con bridas estándar ANSI, DIN y BS, lo que ofrece flexibilidad para proyectos globales.
• Solución rentable: proporciona la confiabilidad de una brida estándar a un precio competitivo, lo que la convierte en una excelente opción para proyectos industriales a gran escala que requieren múltiples bridas de conexión de tuberías industriales .

Pautas de instalación

1. Inspección previa a la instalación: verifique que el tamaño de la brida, la presión nominal, el material y el estándar coincidan con las especificaciones del proyecto. Revise la cara de la brida en busca de rayones, corrosión o defectos de mecanizado que puedan afectar el rendimiento del sellado.
2. Preparación de la superficie: Limpie la cara de la brida y la superficie de contacto para eliminar óxido, residuos o material de junta viejo. Asegúrese de que las superficies estén lisas y libres de rebabas para evitar daños a la junta.
3. Instalación de la junta: Coloque una junta adecuada (caucho sin asbesto para sistemas de agua, enrollada en espiral para temperaturas más altas) en la cara de la brida, asegurándose de que esté centrada y alineada correctamente.
4. Alineación de brida: Coloque la brida JIS 5K con el componente acoplado, alineando perfectamente los orificios de los pernos. Asegúrese de que las caras de las bridas sean paralelas y perpendiculares al eje de la tubería para evitar la desalineación de la junta.
5. Apriete de pernos: Inserte los pernos a través de los orificios y apriételos uniformemente en un patrón entrecruzado al par recomendado (consulte JIS B2220 o las especificaciones del proyecto). Esto asegura una compresión uniforme de la junta y evita fugas.
6. Verificación posterior a la instalación: Después de apretar, inspeccione la conexión en busca de fugas mediante una prueba de presión. Verifique que la brida esté bien sujeta y que no haya signos de deformación de la junta.

Escenarios de aplicación

• Suministro y distribución de agua: Ideal para uso en sistemas de suministro de agua municipal y de distribución de agua industrial, donde la presión nominal de 5K y el sellado confiable son críticos.
• Sistemas HVAC: Adecuado para sistemas HVAC de agua fría y agua caliente, proporcionando una conexión segura para tuberías y equipos.
• Tuberías industriales generales: una opción versátil para diversas aplicaciones de tuberías industriales, incluidos sistemas de petróleo, gas y aire comprimido.
• Servicios de construcción: comúnmente utilizado en tuberías de servicios de construcción, como sistemas de plomería y protección contra incendios, donde se requiere el cumplimiento de las normas japonesas.
• Marina y construcción naval: Ampliamente utilizado en construcción naval y aplicaciones costa afuera, donde el cumplimiento de JIS es obligatorio para los sistemas de tuberías marinas.

Mantenimiento y vida útil

En condiciones de funcionamiento estándar (5K, acero al carbono, 0-120°C), la brida para tubería de acero al carbono estándar JIS 5K tiene una vida útil de 15 a 20 años. Los pasos clave de mantenimiento incluyen:

• Inspección anual: Verifique la cara de la brida en busca de corrosión, rayones o residuos de empaquetadura. Inspeccione los pernos en busca de signos de corrosión o aflojamiento y vuelva a apretarlos si es necesario.
• Reemplazo de la junta: Reemplace la junta cada 5 a 8 años, o si se detecta una fuga, para mantener un sello confiable. Utilice una junta de alta calidad compatible con el fluido y las condiciones de funcionamiento.
• Protección contra la corrosión: Inspeccione el revestimiento de la superficie anualmente. Si el revestimiento está dañado retocar con pintura antioxidante o epoxi para evitar la corrosión.
• Prueba de presión: Realice una prueba hidrostática a 1,5 veces la presión nominal (7,5 bar) cada 5 años para verificar la integridad de la conexión.
