Válvula de retención de pico de pato de goma tipo abrazadera

Válvula de retención de pico de pato de goma tipo abrazadera

Descripción general del producto

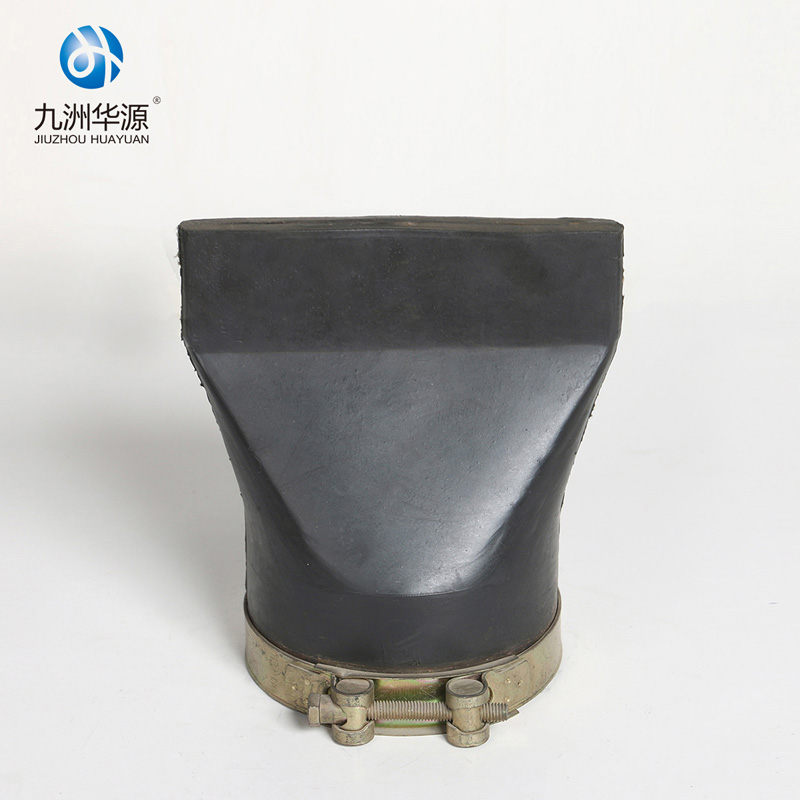

La válvula de retención de pico de pato de caucho tipo abrazadera es una válvula de retención de pico de pato de caucho compacta y que no requiere mantenimiento, diseñada para instalaciones en extremos de tuberías en sistemas de aguas residuales y aguas pluviales de baja presión, y sirve como un preventor confiable de reflujo de tuberías que elimina el flujo inverso sin piezas mecánicas móviles. A diferencia de los modelos de válvulas de retención de caucho con brida atornillada que requieren una alineación precisa y un reemplazo frecuente de la junta, esta válvula de retención para aguas residuales presenta un diseño de abrazadera simple para una instalación rápida y sin herramientas, lo que la convierte en la válvula de retención de extremo de tubería definitiva para emisarios sumergidos, líneas de drenaje y puntos finales remotos de tuberías.

Construida con caucho EPDM o NR reforzado (con refuerzo de tela de poliéster), la válvula de retención de pico de pato de caucho se abre bajo presión de flujo directo (≥0,01 MPa) y se autosella bajo flujo inverso, evitando el reflujo de aguas residuales, aguas pluviales y efluentes industriales. Como preventor de reflujo especializado en tuberías , funciona a presiones de 0,01 a 1,0 MPa (0,1 a 10 bar) y temperaturas de -20 °C a 80 °C (-4 °F a 176 °F), sin requisito de caudal mínimo, algo fundamental para sistemas de alcantarillado de bajo flujo donde la válvula de retención mecánica de aguas residuales con discos articulados o resortes no logra sellar adecuadamente. Su diseño liviano y flexible también lo hace ideal para instalaciones temporales y modernizaciones, superando a la válvula de retención de caucho con brida rígida en aplicaciones con espacio limitado.

El sistema de montaje con abrazadera utiliza abrazaderas de acero inoxidable para asegurar la válvula directamente al extremo de la tubería, lo que elimina la necesidad de bridas o soldaduras, lo que reduce el tiempo de instalación en un 70 % en comparación con los modelos de válvulas de retención de goma con brida . La construcción de caucho sin costuras de esta válvula de retención de pico de pato de caucho elimina las grietas donde se acumulan los desechos, resolviendo el problema de obstrucción que afecta a los diseños tradicionales de válvulas de retención para aguas residuales (p. ej., válvulas de retención oscilantes, válvulas de retención de bola) en los sistemas de aguas residuales. Como válvula de retención de extremo de tubería rentable, se utiliza ampliamente en proyectos residenciales, comerciales y municipales, incluidos emisarios de aguas pluviales, sistemas sépticos y plantas de tratamiento de aguas residuales a pequeña escala.

Especificaciones técnicas

Esta válvula de retención tipo pico de pato de goma está disponible en un rango de tamaño compacto desde DN25 (1 pulgada) hasta DN300 (12 pulgadas), y cubre líneas residenciales de diámetro pequeño hasta emisarios municipales de tamaño mediano. Las clasificaciones de presión incluyen PN0.25, PN0.6 y PN1.0, adecuadas para la mayoría de los sistemas de aguas residuales y pluviales de baja presión. Las opciones de materiales se adaptan a la compatibilidad de fluidos:

• Caucho EPDM: Ideal para agua potable, aguas residuales y productos químicos suaves (pH 4-10): el estándar para aplicaciones de válvulas de retención para aguas residuales .
• NR (caucho natural): resistencia superior a la abrasión para lodos, agua cargada de arena y efluentes mineros (supera a la válvula de retención de caucho con brida en fluidos abrasivos).
• Neopreno: Resistente al aceite para aguas residuales contaminadas con petróleo, perfecto para instalaciones de válvulas de retención de extremos de tuberías industriales en refinerías.
• Hypalon: resistente a productos químicos para residuos industriales ácidos/alcalinos (pH 2-12), una opción premium para sistemas corrosivos de prevención de reflujo en tuberías .

Características de flujo: La válvula de retención tipo pico de pato de goma se abre a una presión directa de solo 0,01 MPa (0,1 bar) y sella completamente a una presión inversa tan baja como 0,005 MPa (0,05 bar), mucho más sensible que los modelos de válvulas de retención de goma con brida (que requieren una presión directa mínima de 0,05 MPa). El coeficiente de flujo (Cv) varía de 5 (DN25) a 200 (DN300), lo que garantiza una caída de presión mínima (≤0,02 MPa a flujo total) en comparación con los diseños restrictivos de válvulas de retención mecánicas para aguas residuales (caída de presión ≤0,1 MPa).

El diseño con abrazadera se adapta a diámetros exteriores de tuberías estándar (DN25-DN300) con abrazaderas de acero inoxidable (grado 304 o 316 para ambientes corrosivos). Todas las versiones cumplen con las normas AWWA C508 y EN 1074-2 para el rendimiento y la seguridad del dispositivo de prevención de reflujo de tuberías , lo que las hace adecuadas para su uso en aplicaciones de agua potable y aguas residuales.

Características principales y ventajas

• Instalación con abrazadera: instalación rápida y sin herramientas utilizando abrazaderas de acero inoxidable, sin necesidad de bridas, soldadura ni herramientas especiales (un 70 % más rápida que la válvula de retención de goma con brida ).
• Operación sin mantenimiento: Sin piezas móviles (resortes, discos, bisagras) que se atasquen o desgasten: esta válvula de retención de pico de pato de goma funciona de manera confiable durante 5 a 8 años sin mantenimiento.
• Diseño resistente a los desechos: la construcción de caucho sin costuras elimina las grietas donde se acumulan los desechos, evitando la obstrucción en los sistemas de alcantarillado y aguas pluviales (a diferencia de la válvula de retención mecánica de aguas residuales ).
• Presión de apertura ultrabaja: se abre con una presión de avance de solo 0,01 MPa (0,1 bar), lo que lo hace ideal para aplicaciones de bajo flujo donde otros dispositivos de prevención de contraflujo de tuberías no se abren.
• Flexible y liviana: pesa entre un 70 % y un 80 % menos que la válvula de retención de goma con brida del mismo tamaño, lo que facilita su manejo e instalación en espacios reducidos.
• Compatibilidad versátil: Se adapta a la mayoría de los materiales de tubería estándar (PVC, HDPE, acero, hierro dúctil) y diámetros exteriores, y sirve como válvula de retención de extremo de tubería universal para adaptaciones e instalaciones nuevas.
• Rentable: El costo inicial más bajo y el mantenimiento nulo reducen los costos totales del ciclo de vida en un 60 % en comparación con la válvula de retención de caucho con brida atornillada o la válvula de retención mecánica para aguas residuales .

Pautas de instalación

1. Inspección previa a la instalación: Verifique que el tamaño de la válvula, el material y el diámetro exterior de la tubería coincidan con las especificaciones del proyecto; verifique que el pico de pato de goma no esté desgarrado, agrietado o dañado (esencial para el rendimiento de la válvula de retención del pico de pato de goma ).
2. Preparación del extremo de la tubería: limpie el extremo de la tubería para eliminar óxido, residuos o bordes afilados (que pueden dañar la goma); asegúrese de que el extremo de la tubería esté cortado recto y libre de rebabas para evitar fugas en el dispositivo de prevención de reflujo de la tubería .
3. Posicionamiento de la válvula: Deslice la válvula de retención de pico de pato de goma sobre el extremo de la tubería, asegurándose de que la válvula esté completamente asentada (sin espacios entre la válvula y la tubería) y orientada correctamente (el pico de pato mirando hacia abajo).
4. Instalación de abrazaderas: Coloque las abrazaderas de acero inoxidable sobre el cuerpo de la válvula, alineándolas con las posiciones marcadas (1-2 abrazaderas por válvula, según el tamaño); Apriete las abrazaderas de manera uniforme con una llave para garantizar un sello seguro y a prueba de fugas (evite apretar demasiado, lo que puede dañar la goma).
5. Verificación de orientación: Confirme que la válvula esté instalada con el pico de pato mirando en la dirección del flujo (aguas abajo); La orientación inversa hará que la válvula de retención de aguas residuales no selle bajo la presión de reflujo.
6. Prueba de presión: Realice una prueba de baja presión (0,05-0,1 MPa) para verificar que la válvula se abre bajo flujo directo y sella bajo flujo inverso (más simple que probar la válvula de retención de goma con brida , que requiere una conexión de brida).
7. Revisión final: Inspeccione las abrazaderas para ver si están apretadas y la válvula para ver si hay fugas; asegúrese de que ningún objeto externo (rocas, escombros) pueda dañar el pico de pato durante el funcionamiento (crítico para la válvula de retención del extremo de la tubería en aplicaciones sumergidas).

Escenarios de aplicación

• Emisarios de aguas pluviales: instalados al final de las tuberías de aguas pluviales para evitar el reflujo de agua de mar o agua contaminada hacia los sistemas de drenaje municipales; ideal como válvula de retención compacta para extremos de tuberías .
• Sistemas sépticos residenciales: Se utilizan en la salida de tanques sépticos para evitar el reflujo de aguas residuales hacia el hogar, sirviendo como un preventor confiable de reflujo de tuberías sin partes móviles que se puedan atascar.
• Tratamiento de aguas residuales a pequeña escala: se aplica en pequeñas plantas de tratamiento de aguas residuales para evitar que el efluente tratado vuelva a ingresar al proceso de tratamiento, superando a la válvula de retención mecánica de aguas residuales en condiciones de bajo flujo.
• Drenaje del sitio de construcción: instalado en tuberías de drenaje temporales para evitar el reflujo del agua de la inundación, y el diseño con abrazadera permite una rápida extracción y reutilización en otros lugares.
• Riego agrícola: Se utiliza al final de las líneas de riego para evitar el reflujo de agua contaminada hacia fuentes de agua limpia, y sirve como una alternativa de bajo costo a la válvula de retención de caucho con brida .

Mantenimiento y vida útil

En condiciones de funcionamiento estándar (aguas residuales limpias, aguas pluviales o productos químicos suaves, PN0,6, 0-60 °C), la válvula de retención de pico de pato de caucho tipo abrazadera tiene una vida útil de 5 a 8 años (caucho EPDM/NR) o de 3 a 5 años (neopreno/hypalon para fluidos corrosivos). A diferencia de la válvula de retención mecánica para aguas residuales o la válvula de retención de goma con brida atornillada, este dispositivo de prevención de reflujo de tubería requiere un mantenimiento mínimo:

• Inspección anual: revise el pico de pato de goma en busca de rasgaduras, grietas o acumulación de escombros (use un cepillo suave para eliminar sedimentos si es necesario); Inspeccione las abrazaderas de acero inoxidable en busca de corrosión o aflojamiento (reapriételas si es necesario).
• Eliminación de desechos: si la válvula está obstruida con desechos (hojas, plástico), retire las abrazaderas, limpie la válvula y vuelva a instalarla (mucho más simple que desmontar la válvula de retención de goma con brida o las válvulas de retención mecánicas).
• Reemplazo: Reemplace la válvula si la goma muestra un desgaste significativo (desgarros, fragilidad) o si las abrazaderas están corroídas sin posibilidad de reparación; no es necesario reemplazar toda la tubería o el sistema, a diferencia de los diseños integrados de prevención de contraflujo en tuberías .
